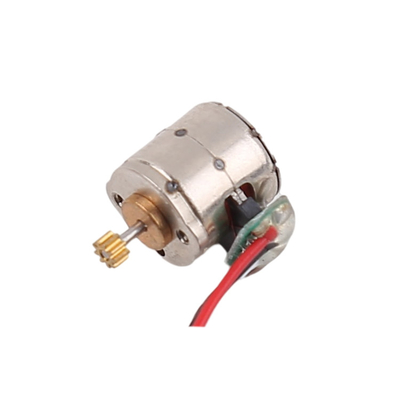

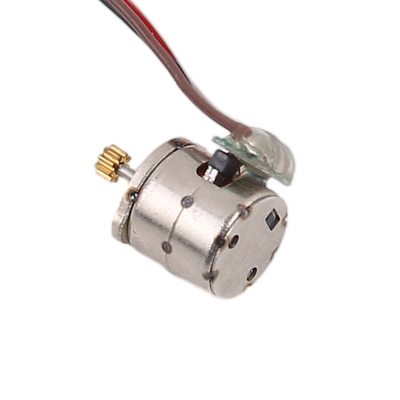

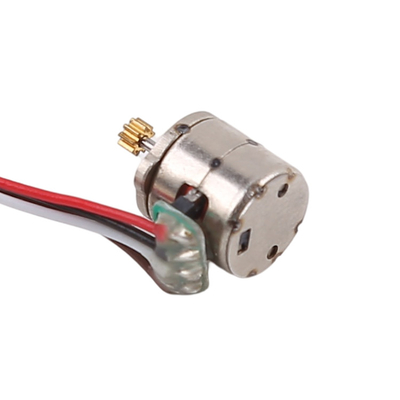

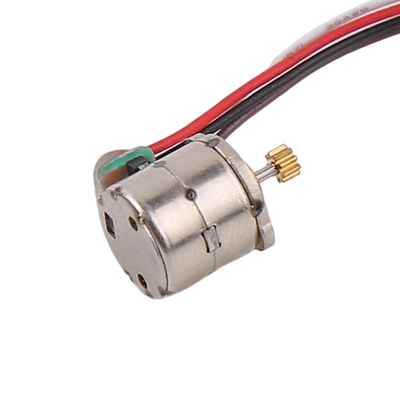

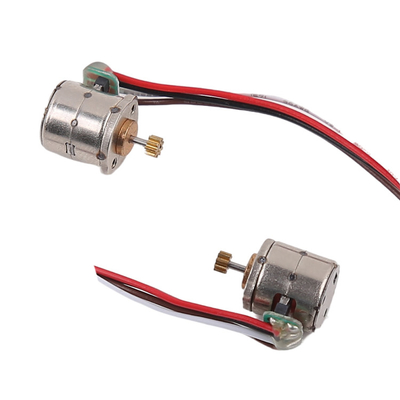

8 मिमी मिनी माइक्रो स्टेपर मोटर 2 चरण 18 डिग्री कदम कोण 3.3V ड्राइविंग वोल्टेज 18°/STEP

उत्पत्ति के प्लेस चीन
ब्रांड नाम VIC-TECH
प्रमाणन RoHS
मॉडल संख्या SM08133
न्यूनतम आदेश मात्रा एक इकाई
मूल्य $2~$6.5/Unit
पैकेजिंग विवरण उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है।
प्रसव के समय नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद
भुगतान शर्तें मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी
आपूर्ति की क्षमता 100000\ यूनिट/वर्ष

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
मॉडल नं. SM08133 मोटर प्रकार माइक्रो स्टेपर मोटर
ड्राइविंग वोल्टेज वी डीसी चरण कोण 18°/स्टेप
चरणों की संख्या 2 चरण (द्विध्रुवीय) क्वायल प्रतिरोध 20Ω±10% ओम/चरण(20℃)
न्यूनतम आदेश मात्रा एक इकाई
एक संदेश छोड़ें
उत्पाद विवरण

विवरण

एक स्टेपर मोटर एक मोटर है जो विद्युत धड़कन संकेतों को संबंधित कोणीय में परिवर्तित करता है
विस्थापन या रैखिक विस्थापन. वे कई कॉइल है कि समूहों में आयोजित कर रहे हैं कहा जाता है
"चरणों". क्रम में प्रत्येक चरण को सक्रिय करके, मोटर एक समय में एक कदम, घूमेगा।
ड्राइवर नियंत्रित कदम से आप बहुत सटीक स्थिति और गति नियंत्रण प्राप्त कर सकते हैं।
इस कारण से, स्टेपर मोटर्स कई सटीक गति नियंत्रण के लिए पसंद की मोटर हैं
आवेदन।

sdfsd 1

पैरामीटर

मॉडल नं. SM08133
ड्राइविंग वोल्टेज 3.3V DC
कॉइल प्रतिरोध 40Ω±7%/चरण
चरण संख्या 2-2 चरण
कदम का कोण 18°/चरण
अधिकतम प्रारंभ आवृत्ति 1000pps min. ((AT 3.3V DC)
अधिकतम स्लीविंग आवृत्ति 1200pps min. ((AT 3.3V DC)
टॉर्क में खींचें 0.8g min ((AT 3.3V 900PPS)
टॉर्क निकालें 1.0g min ((AT 3.3V 900PPS)
ड्राइव मोड द्विध्रुवीय ड्राइव
इन्सुलेशन वर्ग कोइलों के लिए वर्ग ई
इन्सुलेशन शक्ति एक सेकंड के लिए 100 वी एसी
इन्सुलेशन प्रतिरोध 1 MΩ ((DC 100V)
परिचालन तापमान सीमा -0~+55°C

डिजाइन ड्राइंग

qwe 2

लघु स्टेपर मोटर टॉर्क आरेख के बारे में

sdf 3

एक ही प्रकार का उदाहरण

asd 4
asd 5

आवेदन

मोटर की गति ड्राइविंग आवृत्ति द्वारा निर्धारित की जाती है, और इसका भार से कोई लेना-देना नहीं है (जब तक कि यह कदम नहीं खो रहा हो) ।
स्टेपर मोटर्स के उच्च सटीक गति नियंत्रण के कारण, ड्राइवर नियंत्रित स्टेपिंग के साथ आप बहुत सटीक स्थिति और गति नियंत्रण प्राप्त कर सकते हैं।स्टेपर मोटर्स कई सटीक गति नियंत्रण अनुप्रयोगों के लिए पसंद की मोटर हैं.
रैखिक स्टेपर मोटर्स के लिए, उनका व्यापक रूप से उपयोग किया जाता हैः
चिकित्सा उपकरण
कैमरा उपकरण
वाल्व नियंत्रण प्रणाली
परीक्षण यंत्र
थ्रीडी प्रिंटिंग
वस्त्र मशीनरी
औद्योगिक नियंत्रण
वातानुकूलन
सीएनसी मशीन
आदि।

asd 6

अनुकूलन सेवा

मोटर के डिजाइन को ग्राहक की आवश्यकता के आधार पर समायोजित किया जा सकता है जिसमें शामिल हैंः
मोटर के व्यासः हम 6 मिमी, 8 मिमी, 10 मिमी, 15 मिमी और 20 मिमी व्यास मोटर है
कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, और उच्च प्रतिरोध के साथ, मोटर का नामित वोल्टेज अधिक होता है।
ब्रैकेट डिजाइन/लीड स्क्रू की लंबाईः यदि ग्राहक ब्रैकेट को लंबा/छोटा बनाना चाहता है, तो विशेष डिजाइन जैसे कि माउंटिंग छेद के साथ, इसे समायोजित किया जा सकता है।
पीसीबी + केबल + कनेक्टरः पीसीबी का डिजाइन, केबल की लंबाई और कनेक्टर पिच सभी समायोज्य हैं, यदि ग्राहकों को आवश्यकता हो तो उन्हें एफपीसी में बदल दिया जा सकता है।

लीड टाइम और पैकेजिंग जानकारी

नमूनों के लिए नेतृत्व समयः
स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)

नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन

बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर

पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा

das 8

शिपिंग विधि

नमूने और हवाई शिपिंग के लिए, हम फेडेक्स/टीएनटी/यूपीएस/डीएचएल का उपयोग करते हैं।एक्सप्रेस सेवा के लिए 5 से 12 दिन)
समुद्री शिपिंग के लिए, हम अपने शिपिंग एजेंट का उपयोग करते हैं, और शंघाई बंदरगाह से जहाज।(45 ~ 70 दिनों के लिए समुद्री शिपिंग)

अक्सर पूछे जाने वाले प्रश्न

1.क्या आप एक निर्माता हैं?
हाँ, हम एक कारखाना हैं, और हम मुख्य रूप से स्टेपर मोटर्स का उत्पादन करते हैं।

2.आपका कारखाना कहाँ स्थित है? क्या हम आपके कारखाने का दौरा कर सकते हैं?
हमारा कारखाना चंगझोउ, जियांगसू में स्थित है। हाँ, आप हमें यात्रा करने के लिए बहुत स्वागत कर रहे हैं।

3क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
नहीं, हम निःशुल्क नमूने प्रदान नहीं करते हैं. ग्राहक निःशुल्क नमूने के साथ उचित व्यवहार नहीं करेंगे.

4शिपिंग की लागत का भुगतान कौन करता है? क्या मैं अपने शिपिंग खाते का उपयोग कर सकता हूँ?
ग्राहक शिपिंग लागत के लिए भुगतान करते हैं। हम आपको शिपिंग लागत उद्धृत करेंगे।
यदि आपको लगता है कि आपके पास शिपिंग का सस्ता/अधिक सुविधाजनक तरीका है, तो हम आपके शिपिंग खाते का उपयोग कर सकते हैं।

5.आपके MOQ क्या है? मैं एक मोटर आदेश कर सकते हैं?
हमारे पास MOQ नहीं है, और आप केवल एक टुकड़ा नमूना ऑर्डर कर सकते हैं।
लेकिन हम आपको सलाह देते हैं कि आप थोड़ा और ऑर्डर करें, बस अगर आपके परीक्षण के दौरान मोटर क्षतिग्रस्त हो जाती है, और आपके पास बैक-अप हो सकता है।

6.हम एक नई परियोजना विकसित कर रहे हैं, क्या आप अनुकूलन सेवा प्रदान करते हैं? क्या हम एक गोपनीय अनुबंध पर हस्ताक्षर कर सकते हैं?
हमारे पास स्टेपर मोटर उद्योग में 20 से अधिक वर्षों का अनुभव है।
हमने कई परियोजनाएं विकसित की हैं, हम डिजाइन ड्राइंग से उत्पादन तक पूर्ण सेट अनुकूलन प्रदान कर सकते हैं।
हमें विश्वास है कि हम आपको अपनी स्टेपर मोटर परियोजना के लिए कुछ सलाह/सुझाव दे सकते हैं।
यदि आप गोपनीय मुद्दों के बारे में चिंतित हैं, तो हाँ, हम एक NDA अनुबंध पर हस्ताक्षर कर सकते हैं।

7क्या आप ड्राइवर बेचते हैं? क्या आप उन्हें बनाते हैं?
हाँ, हम ड्राइवर बेचते हैं. वे केवल अस्थायी नमूना परीक्षण के लिए उपयुक्त हैं, बड़े पैमाने पर उत्पादन के लिए उपयुक्त नहीं.
हम ड्राइवरों का उत्पादन नहीं करते, हम केवल स्टेपर मोटर्स का उत्पादन करते हैं
