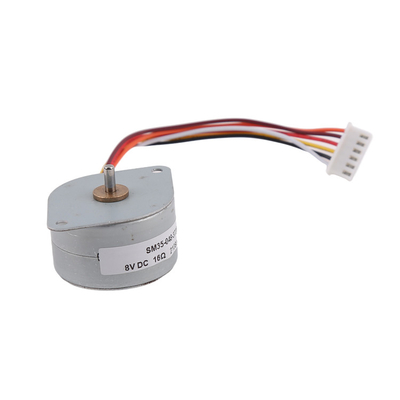

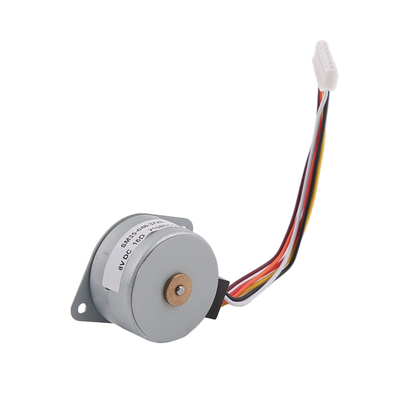

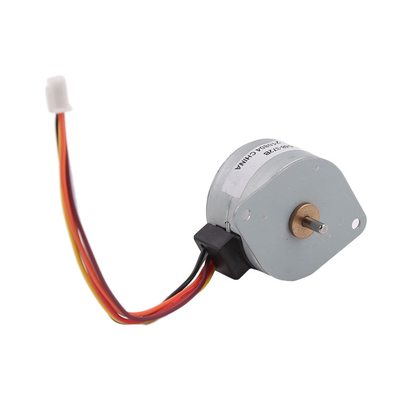

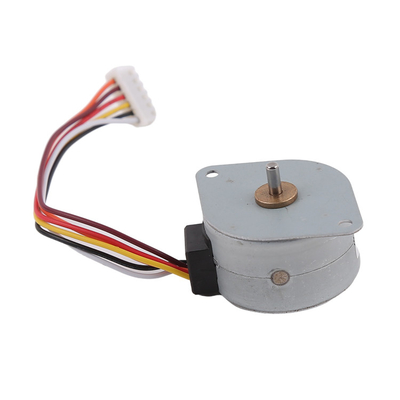

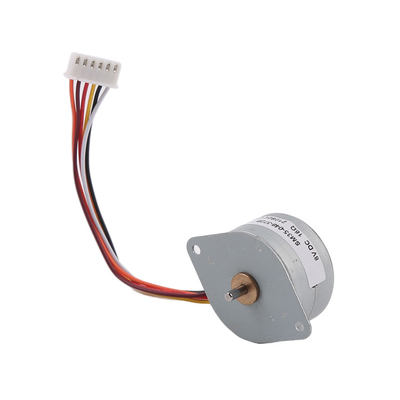

हाई टॉर्क माइक्रो 35 मिमी स्टेपर मोटर 3 डी प्रिंटर के लिए 35 मिमी मोटर आकार 4 चरण
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | SM35-048 |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $2~5/unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मॉडल नं। | SM35-048 | मोटर प्रकार | माइक्रो स्टेपर मोटर |
|---|---|---|---|
| कदम कोणः | 7.5±7% | मोटर का आकार | 35 मिमी |
| चरणों की संख्या | चार चरण | वर्तमान प्रति चरण | 0.5 एक |
| न्यूनतम आदेश मात्रा | एक इकाई |
उत्पाद विवरण
विवरण
स्टेपर मोटर्स के लिए दो घुमावदार विधियां हैंः द्विध्रुवीय और एकध्रुवीय।
1द्विध्रुवीय मोटर
हमारे द्विध्रुवीय मोटर्स में आम तौर पर केवल दो चरण होते हैं, चरण A और चरण B, और प्रत्येक चरण में दो आउटगोइंग वायर्स होते हैं, जो अलग-अलग घुमावदार होते हैं। दोनों चरणों के बीच कोई कनेक्शन नहीं होता है।द्विध्रुवीय मोटर्स में 4 आउटगोइंग तार होते हैं.
2एकध्रुवीय मोटर
हमारे एकध्रुवीय मोटर्स में आम तौर पर चार चरण होते हैं। द्विध्रुवीय मोटर्स के दो चरणों के आधार पर, दो सामान्य रेखाएं जोड़ी जाती हैं।
यदि सामान्य तार आपस में जुड़े हों, तो बाहर जाने वाले तार 5 तार होते हैं।
यदि सामान्य तार आपस में जुड़े नहीं हैं, तो आउटगोइंग तार 6 तार हैं।
एक एकध्रुवीय मोटर में 5 या 6 आउटगोइंग लाइनें होती हैं।
पैरामीटर
| वोल्टेज | 8DV DC |
| चरण संख्या | चरण 4 |
| कदम कोण | 7.5°±7% |
| घुमावदार प्रतिरोध ((25°C) | 16Ω±10% |
| वर्तमान चरण | 0.5A |
| डिटेंशन टॉर्क | ≤110g.cm |
| अधिकतम खींच-इन दर | 400 पीपीएस |
| रखरखाव टोक़ | 450g.cm |
| घुमावदार तापमान | ≤ 85K |
| विद्युत शक्ति | 600 VAC 1SEC 1mA |

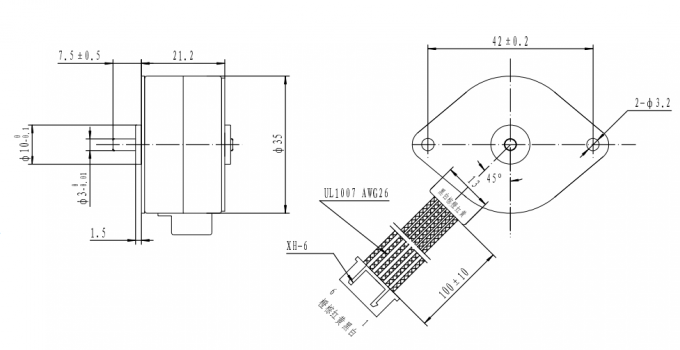

डिजाइन ड्राइंग

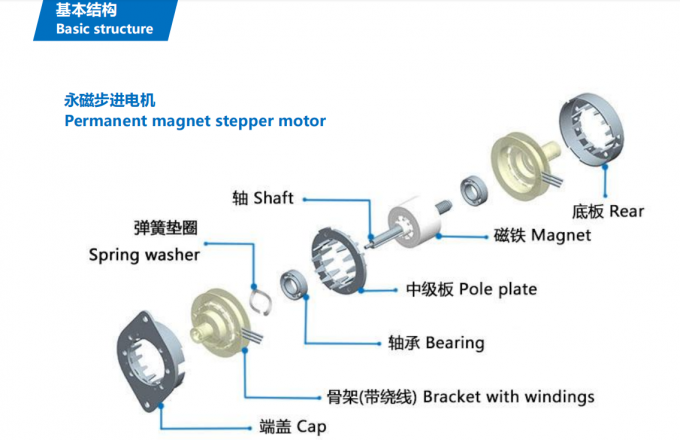

पीएम स्टेपर मोटर की मूल संरचना के बारे में
विशेषताएं और लाभ
1उच्च परिशुद्धता की स्थिति
चूंकि स्टेपर सटीक दोहराए जाने वाले चरणों में चलते हैं, इसलिए वे सटीक आवश्यकता वाले अनुप्रयोगों में उत्कृष्ट हैं
मोटर के कदमों की संख्या के आधार पर स्थिति
2. उच्च परिशुद्धता गति नियंत्रण
गति की सटीक वृद्धि भी प्रक्रिया के लिए रोटेशन गति के उत्कृष्ट नियंत्रण के लिए अनुमति देता है
ऑटोमेशन और रोबोटिक्स। घूर्णन गति धड़कनों की आवृत्ति से निर्धारित होती है।
3. ठहराव और रखरखाव समारोह
ड्राइव के नियंत्रण के साथ, मोटर लॉक समारोह है (मोटर घुमाव के माध्यम से वर्तमान है, लेकिन
मोटर नहीं घूमता है), और अभी भी एक रखरखाव टॉर्क आउटपुट है।
4. लंबे जीवन और कम विद्युत चुम्बकीय हस्तक्षेप
स्टेपर मोटर कोई ब्रश नहीं है, और एक ब्रश की तरह ब्रश द्वारा परिवर्तित करने की जरूरत नहीं है
ब्रश का कोई घर्षण नहीं होता है, जिससे सेवा जीवन बढ़ जाता है, कोई विद्युत चिंगारी नहीं होती है, और विद्युत चुम्बकीय हस्तक्षेप कम होता है।
पीएम स्टेपर मोटर का अनुप्रयोग
प्रिंटर
वस्त्र मशीनरी
औद्योगिक नियंत्रण
वातानुकूलन
स्टेपर मोटर का कार्य सिद्धांत
स्टेपर मोटर के ड्राइव सॉफ्टवेयर द्वारा नियंत्रित किया जाता है. जब मोटर को घूमने की जरूरत है, ड्राइव होगा
स्टेपर मोटर की धड़कनों को लागू करें। ये धड़कनें एक निर्दिष्ट क्रम में स्टेपर मोटर को ऊर्जा देती हैं, जिससे
मोटर के रोटर को एक निर्दिष्ट दिशा (घड़ी के संकेत या विपरीत दिशा में) में घूमने के लिए
मोटर के उचित रोटेशन को प्राप्त करें. हर बार जब मोटर ड्राइवर से एक धड़कन प्राप्त करता है, तो यह एक कदम कोण (पूर्ण कदम ड्राइव के साथ) से घूमेगा,और मोटर के घूर्णन कोण संचालित आवेगों की संख्या और कदम कोण से निर्धारित किया जाता है.
लीड टाइम और पैकेजिंग जानकारी
नमूनों के लिए नेतृत्व समयः
स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)
नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर
पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
भुगतान विधि और भुगतान की शर्तें
नमूने के लिए, आम तौर पर हम पेपैल या अलीबाबा स्वीकार करते हैं।
बड़े पैमाने पर उत्पादन के लिए, हम टी/टी भुगतान स्वीकार करते हैं।
नमूने के लिए, हम उत्पादन से पहले पूर्ण भुगतान एकत्र करते हैं।
बड़े पैमाने पर उत्पादन के लिए, हम उत्पादन से पहले 50% अग्रिम भुगतान स्वीकार कर सकते हैं, और शिपमेंट से पहले शेष 50% भुगतान एकत्र कर सकते हैं।
हम सहयोग के बाद आदेश 6 से अधिक बार, हम अन्य भुगतान की शर्तों जैसे A / S (देखने के बाद) पर बातचीत कर सकते हैं
