VSM1069 10mm माइक्रो स्टेपर मोटर 2 चरण PM स्टेपर मोटर सटीक चिकित्सा उपकरणों के लिए

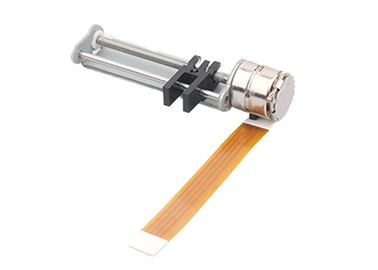

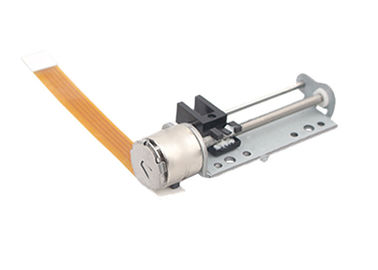

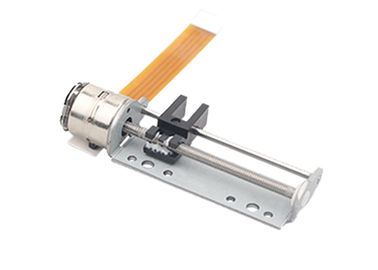

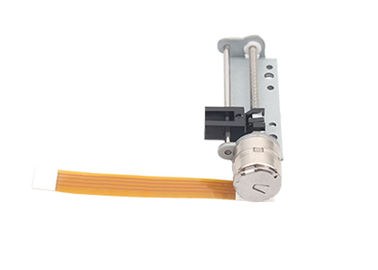

यह एक विशेष कीमती माइक्रो स्टेपर मोटर (या लाइनर स्टेपर मोटर कहते हैं) एक ब्रैकेट और चल स्लाइड के साथ ((जब मोटर घूमने, स्लाइड आगे या पीछे की ओर बढ़ जाएगा ),चलती गति को नियंत्रित किया जा सकता हैबहुमूल्य माइक्रो स्टेपरमोटर ड्राइविंग पल्स आवृत्ति, चलती दूरी के द्वारा नियंत्रित किया जा सकता हैबहुमूल्य माइक्रो स्टेपरड्राइविंग धड़कन संख्या. इस विशिष्ट मोटर के लिए, जब मोटर ड्राइविंग 2-2 चरण, 1 धड़कन स्लाइड 0.02 मिमी स्थानांतरित करते हैं. मूल स्लाइड एक काले प्लास्टिक (पीओएम) इकाई फोटो शो के रूप में है,भी स्लाइड किसी भी आकार में अनुकूलन कर सकते हैं.

यांत्रिक आयामःएमएम

विशिष्ट अनुप्रयोग

• बुद्धिमान सुरक्षा उत्पाद

• कैमरा लेंस

• दरवाजे के ताले

• पहनने योग्य उपकरण



विनिर्देश

तकनीकी विशेषताएं

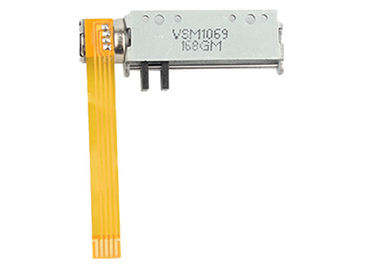

वीएसएम1069 एक सटीक लीड स्क्रू मोटर है, स्क्रू के 0.4 मिमी के पिच के साथ आउटपुट शाफ्ट, स्क्रू और स्क्रू रॉड के माध्यम से स्क्रू के मोड़ को एक जोर में समर्थन देता है।
मोटर मूल कदम कोण 18 डिग्री है, मोटर हर हफ्ते 20 कदम चल रहा है, इसलिए विस्थापन का संकल्प सटीक नियंत्रण के उद्देश्य को प्राप्त करने के लिए 0.02 मिमी तक पहुंच सकता है।
अनुभाग ड्राइव का उपयोग करके संचालित करने वाले पहलुओं को पूरा करने के लिए।
अपने छोटे आकार, उच्च परिशुद्धता, आसान नियंत्रण और अन्य उत्कृष्ट विशेषताओं के कारण, तो इस माइक्रो स्टेपर मोटर व्यापक रूप से कैमरे, ऑप्टिकल उपकरणों, लेंस में प्रयोग किया जाता है,सटीक चिकित्सा उपकरण, स्वचालित दरवाजे के ताले और अन्य क्षेत्र।
एफपीसी का मोटर इनपुट भाग, लेकिन ग्राहक की मांग के अनुसार कनेक्टिंग लाइन सुई, पीसीबी और अन्य रूपों में बदला जा सकता है।

प्रतिस्पर्धात्मक लाभ

• उच्च गुणवत्ता और सर्वोत्तम मूल्य।
• तेजी से वितरण, भंडारण कंपनी और समृद्ध सूची
• शंघाई बंदरगाह के पास, यातायात बहुत सुविधाजनक है।

संदर्भ के लिए टोक़ वक्र

अनुकूलन सेवा

मोटर के डिजाइन को ग्राहक की आवश्यकता के आधार पर समायोजित किया जा सकता है जिसमें शामिल हैंः
मोटर के व्यासः हम 6 मिमी, 8 मिमी, 10 मिमी, 15 मिमी और 20 मिमी व्यास मोटर है
कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, और उच्च प्रतिरोध के साथ, मोटर का नामित वोल्टेज अधिक होता है।
ब्रैकेट डिजाइन/लीड स्क्रू लंबाईः यदि ग्राहक ब्रैकेट को लंबा/छोटा बनाना चाहता है, तो विशेष डिजाइन जैसे कि माउंटिंग छेद के साथ, इसे समायोजित किया जा सकता है।
पीसीबी + केबल + कनेक्टरः पीसीबी का डिजाइन, केबल की लंबाई और कनेक्टर पिच सभी समायोज्य हैं, यदि ग्राहकों को आवश्यकता हो तो उन्हें एफपीसी में बदल दिया जा सकता है।
लीड टाइम और पैकेजिंग जानकारी

नमूनों के लिए नेतृत्व समयः

स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)
नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर
पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा

संदर्भ के लिए तार कनेक्ट का प्रकार

पिन प्रकार, एफपीसी, पीसीबी, लीड तार आदि के साथ मोटर इनपुट विधि

इन्हें ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

उत्पाद की विस्तृत प्रस्तुति
