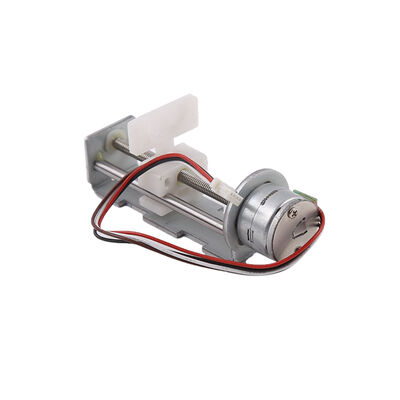

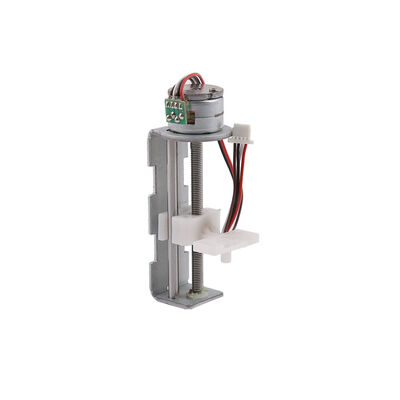

6V स्लाइडर स्टेपर मोटर 15 मिमी व्यास के मिनी रैखिक स्टेपर मोटर के साथ POM स्लाइडर नट

रैखिक संचालन के लिए प्लास्टिक स्लाइडर के साथ 15 मिमी व्यास के माइक्रो स्टीपर मोटर का डिज़ाइन प्रोजेक्ट

यह एक सटीक 15 मिमी व्यास का माइक्रो स्टीपर मोटर है जिसमें आउटपुट शाफ्ट पर M3P0.5 मिमी का पिच है, जिसे पेंच और उनके ब्रैकेट के माध्यम से जोर में घुमाया जाता है।
मोटर का मूल चरण कोण 18 डिग्री है, और मोटर प्रति सप्ताह 20 कदम चलती है, इसलिए विस्थापन रिज़ॉल्यूशन 0.02 मिमी तक पहुंच सकता है, जो सटीक नियंत्रण प्राप्त करता है।
15 मिमी व्यास की मोटर का जोर लगभग 6N है, जो ग्राहक की ड्राइविंग आवृत्ति पर निर्भर करता है, और वास्तविक नमूनों पर परीक्षण किया जा सकता है
मोटर को ग्राहक के पुर्जों के साथ आसान कनेक्शन के लिए एक प्लास्टिक स्लाइडर से सुसज्जित किया गया है, जिससे लागत की बचत होती है। पेंच का प्रभावी स्ट्रोक 45 मिमी है, और ग्राहक की वास्तविक आवश्यकताओं के अनुसार पेंच का उपयुक्त प्रभावी स्ट्रोक भी अनुकूलित किया जा सकता है
एक्ट्यूएटर आवश्यकताओं को पूरा करने के लिए एक खंडित ड्राइविंग विधि को अपनाता है।
अपने उत्कृष्ट गुणों जैसे छोटे आकार, उच्च परिशुद्धता और आसान नियंत्रण के कारण, यह लघु स्टीपर मोटर व्यापक रूप से औद्योगिक उत्पादों, ऑप्टिकल उपकरणों, लेंस, सटीक चिकित्सा उपकरणों और स्वचालित दरवाज़े के ताले में उपयोग किया जाता है।
मोटर का इनपुट भाग FPC को अपनाता है, लेकिन इसे ग्राहक की आवश्यकताओं के अनुसार कनेक्शन पिन, PCB और अन्य रूपों से बदला जा सकता है।
मोटर के स्लाइडर को ग्राहक की स्थापना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है

यांत्रिक आयाम: मिमी

मुख्य अनुप्रयोग

1) कैमरा

2) ऑप्टिकल उपकरण

3)  लेंस

4)  सटीक चिकित्सा उपकरण

5)  स्वचालित दरवाज़े के ताले

विशेष विवरण

संदर्भ के लिए वायर कनेक्ट का प्रकार

पिन प्रकार के साथ मोटर इनपुट विधि,FPC, PCB, लीड वायर आदि। इन्हें ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
