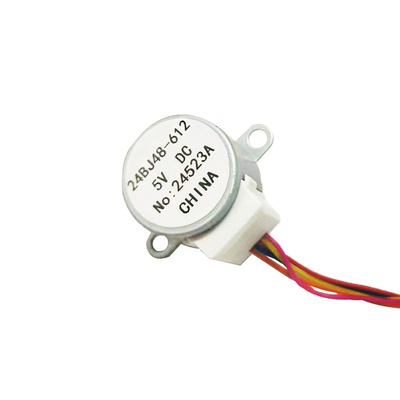

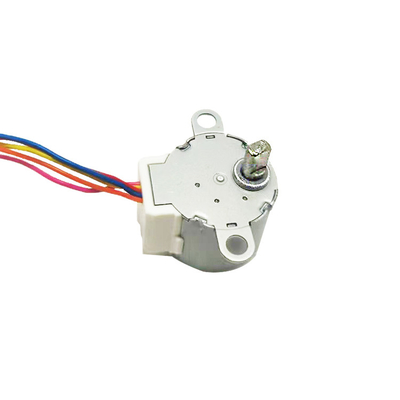

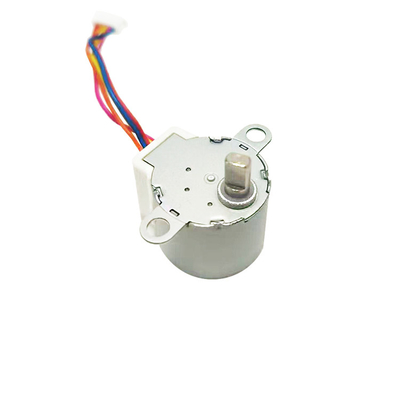

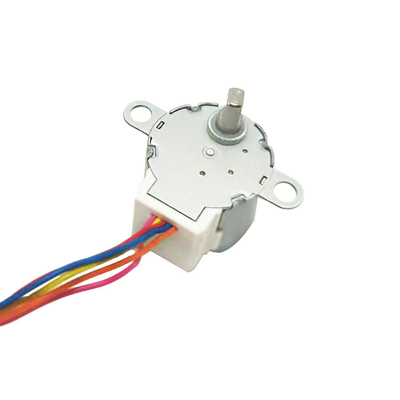

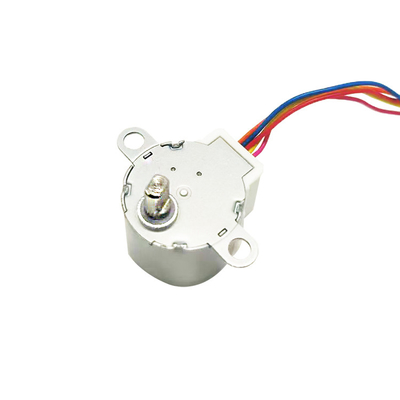

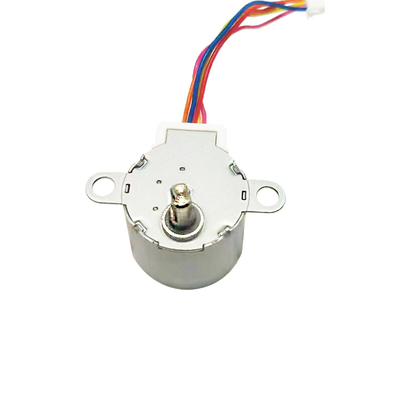

24 मिमी 24BYJ48 यूनिपोलर 4 चरण 86.41:1 अनुपात गियर वाले रिड्यूसर स्टेपिंग मोटर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | 24बीवाईजे48-612 |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $0.75~3/unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 10000 यूनिट / माह |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रकार | गियरबॉक्स स्टेपर मोटर | चरण संख्या | 4 चरण (एकध्रुवीय) |
|---|---|---|---|
| क्वायल प्रतिरोध | 60Ω/चरण | नामित वोल्टेज | 5 वी डीसी |
| गियर अनुपात | 86.4 | चरण कोण | 5.625 °/86.4 |
| प्रमुखता देना | 24 मिमी गियर रिड्यूसर स्टेपिंग मोटर,4 चरण गियर रिड्यूसर स्टेपिंग मोटर,86.41: 1 अनुपात गियर रिड्यूसर स्टेपिंग मोटर |
||
उत्पाद विवरण
24 मिमी 24BYJ48 यूनिपोलर 4 चरण86.4 अनुपात गियर कम करने वाला स्टेपिंग मोटर
यह एक 24 मिमी व्यास का स्थायी चुंबक स्टेपर मोटर है जिसमें गियरबॉक्स है जिसका गियर अनुपात 86 है।4:1.
यह एक 4-चरण 5-वायर एकध्रुवीय मोटर है।
लाल केबल प्रत्येक चरण के मध्य में आम तार है।
परिवेश का परिचालन तापमान 105°C है, इन्सुलेशन ग्रेड B
आउटलेट बॉक्स पीबीटी सामग्री, सभी धातु गियर से बना है
पूरी मशीन कंपनी के "पर्यावरण संरक्षण सामग्री प्रबंधन विनियमों" की आवश्यकताओं को पूरा करना होगा
यह मोटर कम कीमत और गुणवत्ता में विश्वसनीय है, और घरेलू उपकरण उद्योगों जैसे कि एयर कंडीशनर, स्मार्ट होम सिस्टम और स्मार्ट टॉयलेट में व्यापक रूप से उपयोग किया जाता है।
इसके अतिरिक्त, हम गियर अनुपात, कॉइल प्रतिरोध, चरणों की संख्या और कनेक्टर प्रकारों के लिए अनुकूलित सेवाएं भी प्रदान करते हैं।
यदि आपको आवश्यकता हो, तो आप किसी भी समय मुझसे संपर्क कर सकते हैं।
पैरामीटरः
| उत्पाद का नाम | 24BYJ48 मोटर | |||
| मॉडल नं. | 24BYJ48-612 | |||
| नामित वोल्टेज | 5 वी डीसी | |||
| चरण नं. | चार चरण | |||
| प्रतिरोध (25°C) | 60Ω/चरण±7% | |||
| आउटपुट चरण कोण | 5.625°/86.4 | |||
| गियर अनुपात | 1:86.4 | |||
| मोर्टार | ≥55mN.m (5 V 100PPS) | |||
| उतार-चढ़ाव की आवृत्ति | ≥500 हर्ट्ज | |||
| उतार-छाड़ की आवृत्ति | ≥900 हर्ट्ज | |||
| इन्सुलेशन प्रतिरोध | ≥100mΩ | |||
अनुकूलन विकल्पः
मॉडल संख्याः 24BYJ48
चरण कोणः ((1-2 चरण ड्राइविंग) 5.625°/64; (2-2 चरण ड्राइविंग) 11.25°/चरण
गियर अनुपातः 16:1 / 25:1 / 32:1 / 48.81 / 64 / 1 / 85:1
अनुकूलन योग्य आइटम:
वोल्टेज:5~24V; गियर अनुपात, गियर सामग्री, आउटपुट शाफ्ट, मोटर के ढक्कन डिजाइन अनुकूलन योग्य
|
वोल्टेज (V) |
प्रतिरोध (Ω) |
पुल-इन टॉर्क 100 पीपीएस (mN*m) |
थ्रस्ट टॉर्क (mN*m) |
लोड-इन पुल आवृत्ति पीपीएस |
| 5 | 18 | ≥ 98 | ≥294 | ≥500 |
| 12 | 60 | ≥117 | ≥294 | ≥500 |
| 12 | 70 | ≥68.7 | ≥294 | ≥500 |
| 12 | 200 | ≥68.7 | ≥294 | ≥500 |
| 12 | 300 | ≥588 | ≥294 | ≥500 |
डिजाइन ड्राइंग ((इकाईः मिमी)
उत्पाद प्रदर्शनः
तकनीकी विशेषताएं
अनुप्रयोग के मुख्य बिंदु
एचवीएसी/आर वाल्व सक्रियणघुमाव की संभावनाएं ️ द्विध्रुवीय
कार्यालय स्वचालन प्रिंटर, कॉपी मशीन, डाटा स्टोरेजरखरखाव मुक्त - मोटर ब्रशलेस है
चिकित्सा अनुप्रयोग गोली देने वाले विश्लेषकलागत प्रभावी - कॉम्पैक्ट डिजाइन, कम एकीकरण लागत
अन्य उद्योग और अनुप्रयोग रोबोटिक्सडिजिटल रूप से नियंत्रित - माइक्रोप्रोसेसर के साथ उपयोग करने में आसान
दूरसंचार एंटेना पोजिशनिंग स्विचिंग लाइनें ओपन लूप कंट्रोल - कोई एन्कोडर आवश्यक नहीं
विशिष्ट अनुप्रयोग
- लार विश्लेषक
- रक्त विश्लेषक
- वेल्डिंग मशीन
- बुद्धिमान सुरक्षा उत्पाद
- फाइबर फ्यूजन स्प्लिसर
- डिजिटल इलेक्ट्रॉनिक्स
वायर कनेक्ट का प्रकार
पिन प्रकार, एफपीसी, पीसीबी, लीड तार आदि के साथ मोटर इनपुट विधि
इन्हें ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
शाफ्ट का प्रकार
निम्नलिखित के रूप में आउट शाफ्ट मानक,उपयोगकर्ता के चित्रों के कारण भी अनुकूलित किया जा सकता है
अधिक प्रकार के लिए ग्राहक सेवा से संपर्क करने के लिए आपका स्वागत है
-
गोल प्रकारः DIA3mm. 4mm. 5mm
-
डी-कट प्रकारः DIA3-D2.5 DIA4-D3 आदि
-
पेंच प्रकारः M3 M4 M5 सीरियल
-
जाल का प्रकार
-
आई-कट प्रकार: DIA3-I2 DIA4-I3
-
अन्य प्रकार: छेद वाला शाफ्ट आदि
फिक्स्चर कवर का प्रकार
सामान्य मॉडल चित्र में दिखाए गए हैं, और विशेष आकार अनुकूलित किए जा सकते हैं।
