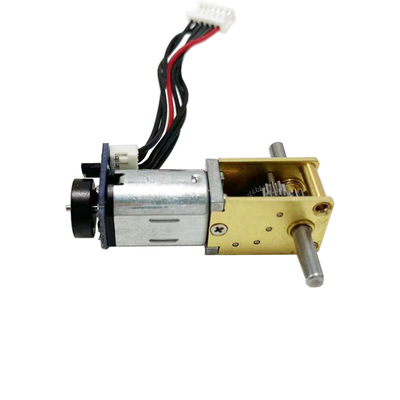

N20 ब्रश डीसी मोटर कीड़ा गियर बॉक्स और चुंबक एन्कोडर के साथ संलग्न

N20 एक डीसी गियर मोटर है जो कीमती धातु के तार खींचने डीसी मोटर का उपयोग करता है और एक सटीक धातु reducer के साथ सुसज्जित है। बाहरी आयाम सपाट परिपत्र हैं,एक बाहरी व्यास के साथ 12 और एक सपाट सतह के साथ 10मोटर की लंबाई 15 मिमी और गियरबॉक्स की लंबाई 18 मिमी है। डीसी मोटर्स का व्यापक रूप से कैमरों, कॉपी मशीनों, दरवाजे के ताले, ऑप्टिकल ड्राइव, सटीक उपकरणों,और कैमरों के कारण उनकी परिपक्व प्रौद्योगिकी, कम लागत, और सरल ड्राइव नियंत्रण।
गियरबॉक्स से लैस होने के बाद, टॉर्क बहुत बढ़ जाता है, गति कम हो जाती है, और इसे नियंत्रित करना आसान होता है।

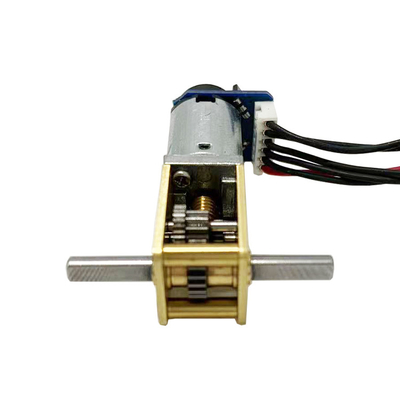

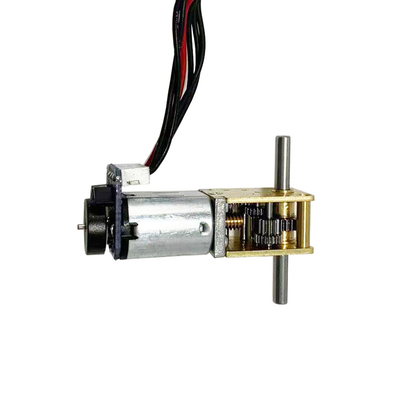

गियरबॉक्स के लिए, हमारे पास आपके लिए चुनने के लिए विभिन्न गियर अनुपात हैं, नियमित गियरबॉक्स और कीड़ा गियरबॉक्स। एक नियमित गियरबॉक्स के लिए, आउटपुट शाफ्ट और मोटर शाफ्ट एक ही दिशा में हैं।वर्म गियरबॉक्स के लिए, आउटपुट शाफ्ट मोटर शाफ्ट के लंबवत है।
हमारे गियरबॉक्स को आयातित मशीन टूल्स का उपयोग करके संसाधित और इकट्ठा किया जाता है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक गियर की सटीकता एक ही उद्योग के अन्य निर्माताओं की तुलना में अधिक है।गियरबॉक्स में स्थिर ट्रांसमिशन है, कम शोर, उच्च दक्षता, विश्वसनीय संरचना, लंबी सेवा जीवन, और अच्छी गुणवत्ता।

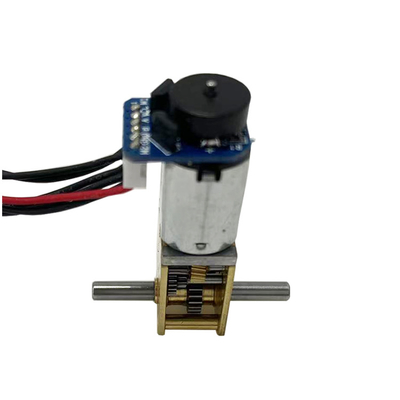

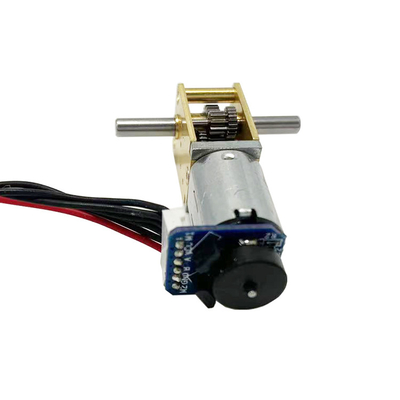

मोटर के नीचे एक एन्कोडर जुड़ा हुआ है। यह एक मैग्नेटिक एन्कोडर है जिसमें हॉल तत्व हैं। हॉल तत्व मैग्नेटिक रिंग की स्थिति का परीक्षण कर सकता है।
अतः जब मोटर एक घुमाव करता है, तो कई सिग्नल पल्स उत्पन्न होते हैं (पल्स की संख्या चुंबकीय अंगूठी पर चुंबकीय ध्रुवों पर निर्भर करती है) ।मोटर प्रतिक्रिया संकेत प्रदान करेगा, और उपयोगकर्ता एन्कोडर सिग्नल के आधार पर यह निर्धारित कर सकते हैं कि मोटर ने कितने घुमाव किए हैं।

यांत्रिक आयामःएमएम

विशिष्ट अनुप्रयोग

• कार्यालय स्वचालित उपकरण
• प्रिंटर/पेपर फीडर
• बैंक उपकरण
• सेफ बॉक्स
• विज्ञापन उपकरण
• घरेलू उपकरण
• विद्युत दरवाजा ताला

मोटर पैरामीटरः

डीसी मोटर संरचना के बारे में

उपरोक्त आरेख एक डीसी ब्रश मोटर की बुनियादी संरचना दिखाता है।
इस प्रकार का डीसी मोटर एक स्टेटर, रोटर, ब्रश और कम्यूटेटर से बना है। स्टेटर और रोटर चुंबकीय क्षेत्र के पारस्परिक ड्राइविंग मोटर को घूमने के लिए ड्राइव करते हैं। जब वे शुरू करते हैं और चलते हैं, तो वे एक दूसरे के विपरीत गतिशील होते हैं।ब्रश भाग चिंगारी उत्पन्न करता है और विशेष अनुप्रयोगों में उपयोग के लिए उपयुक्त नहीं है.
ब्रश और कम्यूटेटर की सापेक्ष गति पहनने में आसान है, और सामान्य संरचना के साथ डीसी ब्रश मोटर का जीवनकाल आम तौर पर बहुत लंबा नहीं होता है, आमतौर पर 200 ~ 2000 घंटे।उन ग्राहकों के लिए जिनके पास मोटर के लिए सख्त जीवन समय की आवश्यकता है, स्टेपर मोटर चुनने की सिफारिश की जाती है।

उत्पाद की विस्तृत प्रस्तुति
