10 मिमी माइक्रो स्लाइडर रैखिक स्टेपिंग मोटर 5 वी डीसी पेंच वेंडिंग मशीन ऑप्टिकल उपकरणों के लिए 、सटीक चिकित्सा उपकरणों

10 मिमी माइक्रो स्लाइडर रैखिक स्टेपिंग मोटर 5 वी डीसी पेंच के लिए, वेंडिंग मशीन ऑप्टिकल उपकरण, सटीक चिकित्सा उपकरणों

10mm व्यास माइक्रो स्लाइडर पेंच लंबाई 26.4mm माइक्रो स्लाइडर स्टेपर मोटर ब्रैकेट रैखिक स्टेपर मोटर के साथ तांबा स्लाइडर

वीएसएम1069 एक सटीक माइक्रो स्टेप मोटर है, जिसमें स्क्रू के 0.4 मिमी के पिच के साथ आउटपुट शाफ्ट, स्क्रू और स्क्रू रॉड के माध्यम से स्क्रू के मोड़ को एक जोर में समर्थन देता है।
मोटर मूल कदम कोण 18 डिग्री है, मोटर हर हफ्ते 20 कदम चल रहा है, इसलिए विस्थापन का संकल्प सटीक नियंत्रण के उद्देश्य को प्राप्त करने के लिए 0.02 मिमी तक पहुंच सकता है।
अनुभाग ड्राइव का उपयोग करके संचालित करने वाले पहलुओं को पूरा करने के लिए।
अपने छोटे आकार, उच्च परिशुद्धता, आसान नियंत्रण और अन्य उत्कृष्ट विशेषताओं के कारण, तो इस माइक्रो स्टेपर मोटर व्यापक रूप से कैमरे, ऑप्टिकल उपकरणों, लेंस में प्रयोग किया जाता है,सटीक चिकित्सा उपकरण, स्वचालित दरवाजे के ताले और अन्य क्षेत्र।
एफपीसी का मोटर इनपुट भाग, लेकिन ग्राहक की मांग के अनुसार कनेक्टिंग लाइन सुई, पीसीबी और अन्य रूपों में बदला जा सकता है।
ग्राहक के अनुरोध के अनुसार माउंटिंग ब्रैकेट को बदला जा सकता है।

यह एक प्रकार का स्टेपर मोटर है जिसमें एक ब्रैकेट, एक लीड स्क्रू और एक सापेक्ष गति स्लाइडर होता है।

क्योंकि मोटर के आउटपुट शाफ्ट एक पेंच है, पेंच के घूर्णन के दौरान, पेंच स्लाइडर को आगे और पीछे जाने के लिए चलाता है। इस तरह,आगे बढ़ने और पीछे हटने जैसी क्रियाएं सुविधाजनक रूप से प्रदान की जा सकती हैंइसके अतिरिक्त, स्टेपिंग मोटर घूर्णन गति, घूर्णन की संख्या आदि को सटीक रूप से नियंत्रित कर सकती है, जो स्लाइडर की गति गति को भी निर्धारित करती है,और आंदोलन की स्थिति सटीक और नियंत्रित हैऔर स्थिति सटीकता 0.05 मिमी के भीतर नियंत्रित किया जा सकता है।

उपरोक्त विशेषताओं के कारण, ऐसे मोटर्स का व्यापक रूप से सौंदर्य उपकरण, चिकित्सा उपकरण, स्वचालित वेंडिंग मशीन, त्वरित निरीक्षण और अन्य क्षेत्रों में उपयोग किया जाता है।

मुख्य अनुप्रयोग

1)वेंडिंग मशीन

2) ऑप्टिकल उपकरण

3) सटीक चिकित्सा उपकरण

4)सौंदर्य उपकरण

अन्य सटीक नियंत्रण अनुप्रयोग

10 मिमी एम 2 लीड स्क्रू स्लाइडर स्टेपर मोटरविनिर्देशः

26.4 मिमी स्ट्रोक के साथ 10 मिमी प्लास्टिक स्लाइडर स्टेपर मोटर का चित्रः

वीएसएम1069 एक विशेष मूल्यवान माइक्रो स्टेपर मोटर (या रैखिक स्टेपर मोटर कहते हैं) एक ब्रैकेट और चल स्लाइड के साथ है ((जब मोटर घूमता है, स्लाइड आगे या पीछे की ओर बढ़ेगा ),चलती गति की कीमत माइक्रो स्टेपर मोटर ड्राइविंग पल्स आवृत्ति द्वारा नियंत्रित किया जा सकता है, चलती दूरी की कीमत माइक्रो स्टेपर ड्राइविंग पल्स संख्या द्वारा नियंत्रित किया जा सकता है। इस विशिष्ट मोटर के लिए, जब मोटर ड्राइविंग 2-2 चरण, 1 पल्स स्लाइड 0.02 मिमी स्थानांतरित कर सकते हैं।मूल स्लाइड एक काले प्लास्टिक (पीओएम) इकाई के रूप में फोटो शो हैइसके अलावा स्लाइड को किसी भी आकार में अनुकूलित किया जा सकता है।

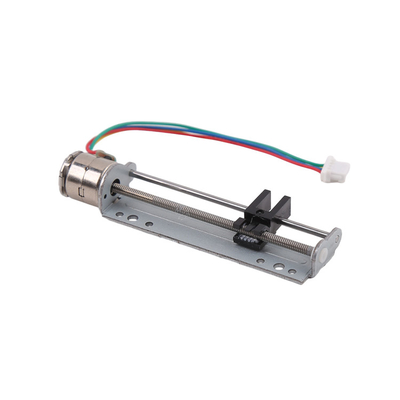

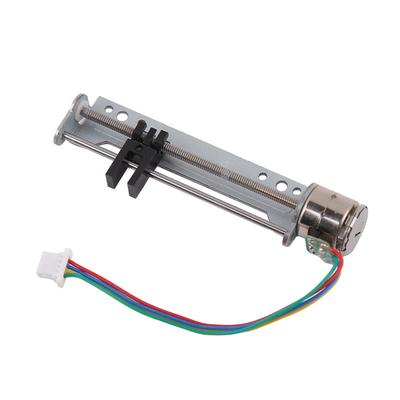

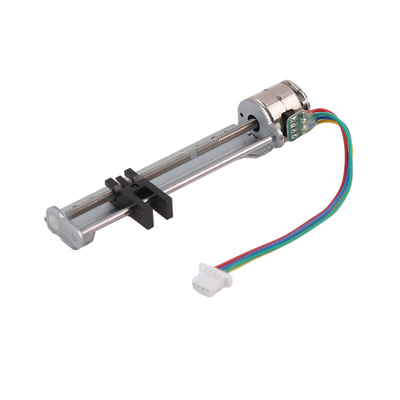

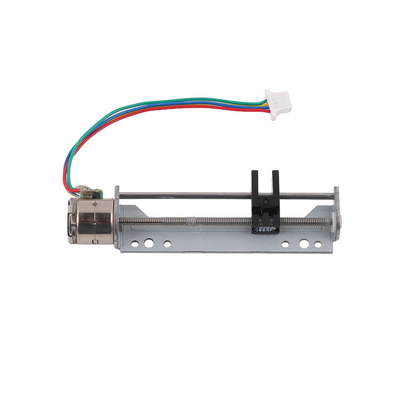

10 मिमी प्लास्टिक स्लाइडर स्टेपर मोटर के लिए उत्पाद प्रदर्शनः

10 मिमी माइक्रो स्लाइडर रैखिक स्टेपिंग मोटर ब्रैकेट स्टेपर मोटर के साथ पेंच मोटर

ग्राहक सामग्री को अनुकूलित कर सकते हैंः

1उत्पाद के बाहरी व्यास के संदर्भ में, ग्राहक के उपयोग के वातावरण, स्थान की ताकत आदि के अनुसार 6 8 10 15 20 25 मिमी जैसे विभिन्न आकारों का चयन किया जा सकता है।

2. मोटर की आउटलेट स्थिति को 360 डिग्री की सीमा के भीतर स्वतंत्र रूप से चुना जा सकता है, ताकि सबसे अच्छी स्थिति में स्थापना की आवश्यकताओं को पूरा किया जा सके।पीसीबीFPC नंगे पिन.

2ग्राहकों की आवश्यकताओं के अनुसार, मोटर के प्रभावी स्ट्रोक को एक निश्चित सीमा के भीतर अनुकूलित किया जा सकता है, मुख्य रूप से पेंच के व्यास और लंबाई को ध्यान में रखते हुए।

आम तौर पर M2 पेंच की अधिकतम लंबाई 50 मिमी हो सकती है, M3 पेंच 100 मिमी हो सकती है, और M4 पेंच 100 मिमी हो सकती है। 150 मिमी कर सकते हैं।एक छोटे मोटर के लिए एक बहुत बड़ा व्यास के साथ एक सीसा पेंच का उपयोग बहुत शक्ति का उपभोग करता है, इसलिए मोटर का चयन करते समय व्यापक विचार किया जाना चाहिए।

4स्लाइडर की सामग्री आम तौर पर प्लास्टिक से बनी होती है, जिसे बनाना आसान और आर्थिक होता है।

जब ग्राहक के पास विशेष उपयोग वातावरण और आवश्यकताएं होती हैं, तो स्लाइडर धातु भागों से भी बनाया जा सकता है।

बेशक, लागत अपेक्षाकृत अधिक होगी, जो स्लाइडर के आकार और आकार के लिए ग्राहक की आवश्यकताओं के अनुसार निर्धारित की जाती है।

पैकेजिंग आरेखः
