द्विध्रुवीय ड्राइव 20 मिमी माइक्रो स्लाइडर स्टेपर मोटर लीड स्क्रू 66 मिमी स्ट्रोक रैखिक मोटर्स वेंडिंग मशीन के लिए विशेषताएं

द्विध्रुवीय ड्राइव 20 मिमी माइक्रो स्लाइडर स्टेपर मोटर लीड पेंच 66 मिमी स्ट्रोक रैखिक मोटरविशेषताएं:

SM20-66L एक सटीक माइक्रो स्टेपिंग मोटर है, आउटपुट शाफ्ट में 0.5 मिमी के पिच के साथ एक लीड स्क्रू है, और लीड स्क्रू और लीड स्क्रू द्वारा समर्थित लीड स्क्रू थ्रस्ट में घूमती है।
मिनी बॉडी, 10N जोर, 75 मिमी स्ट्रोक, 0.0277 मिमी प्रति कदम विस्थापन, और सबसे तेज़ 3.5 सेकंड के भीतर पूरा किया जा सकता है।
अपने छोटे आकार, उच्च परिशुद्धता, और आसान नियंत्रण के कारण, इस माइक्रोस्टेपिंग
चूंकि मोटर का आउटपुट शाफ्ट एक लीड स्क्रू है, लीड स्क्रू के घूर्णन के दौरान, लीड स्क्रू स्लाइडर को आगे और पीछे ले जाता है।यह सुविधाजनक रूप से आगे और पीछे जैसे कार्यों प्रदान करता हैइसके अतिरिक्त स्टेपिंग मोटर सटीक गति, मोड़ की संख्या आदि को नियंत्रित कर सकता है, जो स्लाइडर की गति गति को भी निर्धारित करता है,और आंदोलन की स्थिति सटीक रूप से नियंत्रित हैस्थिति की सटीकता 0.05 मिमी के भीतर नियंत्रित की जा सकती है।
उपरोक्त विशेषताओं के कारण, ऐसे मोटर्स का व्यापक रूप से सौंदर्य उपकरण, सटीक चिकित्सा उपकरण, वेंडिंग मशीन, रैपिड टेस्ट और अन्य क्षेत्रों में उपयोग किया जाता है।
मोटर का इनपुट भाग एक कनेक्टिंग वायर है, लेकिन इसे ग्राहक की जरूरतों के अनुसार कनेक्टिंग वायर, पीसीबी, एफपीसी आदि के रूप में बदला जा सकता है।
ग्राहक की आवश्यकताओं के अनुसार माउंटिंग ब्रैकेट अनुकूलित किया जा सकता है

मुख्य अनुप्रयोग

1)वेंडिंग मशीन

2) ऑप्टिकल उपकरण

3) सटीक चिकित्सा उपकरण

4)सौंदर्य उपकरण

अन्य सटीक नियंत्रण अनुप्रयोग

20 मिमी एम3 लीड स्क्रू स्लाइडर स्टेपर मोटरविनिर्देशः

66 मिमी स्ट्रोक के साथ 20 मिमी प्लास्टिक स्लाइडर स्टेपर मोटर का चित्रः

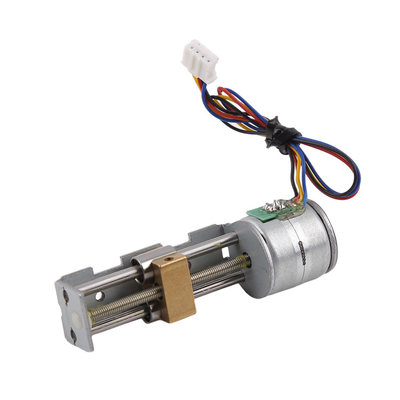

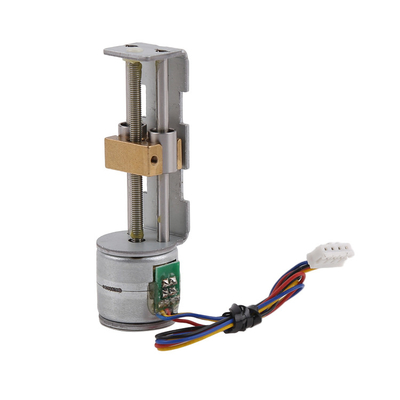

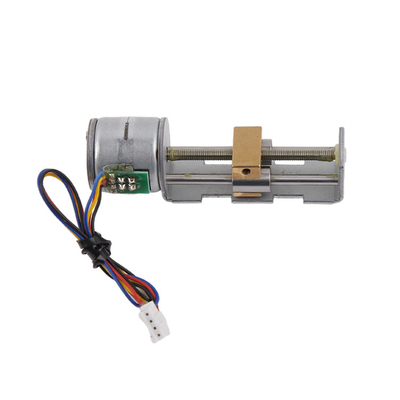

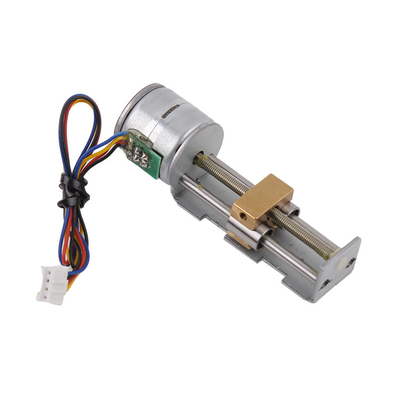

20 मिमी प्लास्टिक स्लाइडर स्टेपर मोटर के लिए उत्पाद प्रदर्शनः

ग्राहक सामग्री को अनुकूलित कर सकते हैंः

1उत्पाद के बाहरी व्यास के संदर्भ में, ग्राहक के उपयोग के वातावरण, स्थान की ताकत आदि के अनुसार 6 8 10 15 20 25 मिमी जैसे विभिन्न आकारों का चयन किया जा सकता है।

2. मोटर की आउटलेट स्थिति को 360 डिग्री की सीमा के भीतर स्वतंत्र रूप से चुना जा सकता है, ताकि सबसे अच्छी स्थिति में स्थापना की आवश्यकताओं को पूरा किया जा सके।पीसीबीFPC नंगे पिन.

2ग्राहकों की आवश्यकताओं के अनुसार, मोटर के प्रभावी स्ट्रोक को एक निश्चित सीमा के भीतर अनुकूलित किया जा सकता है, मुख्य रूप से पेंच के व्यास और लंबाई को ध्यान में रखते हुए।

आम तौर पर M2 पेंच की अधिकतम लंबाई 50 मिमी हो सकती है, M3 पेंच 100 मिमी हो सकती है, और M4 पेंच 100 मिमी हो सकती है। 150 मिमी कर सकते हैं।एक छोटे मोटर के लिए एक बहुत बड़ा व्यास के साथ एक सीसा पेंच का उपयोग बहुत शक्ति का उपभोग करता है, इसलिए मोटर का चयन करते समय व्यापक विचार किया जाना चाहिए।

4स्लाइडर की सामग्री आम तौर पर प्लास्टिक से बनी होती है, जिसे बनाना आसान और आर्थिक होता है।

जब ग्राहक के पास विशेष उपयोग वातावरण और आवश्यकताएं होती हैं, तो स्लाइडर धातु भागों से भी बनाया जा सकता है।

बेशक, लागत अपेक्षाकृत अधिक होगी, जो स्लाइडर के आकार और आकार के लिए ग्राहक की आवश्यकताओं के अनुसार निर्धारित की जाती है।
