कैप्टिव फिक्स्ड शाफ्ट रैखिक स्टेपर मोटर हाई थ्रस्ट ट्रैपेज़ोइडल स्क्रू के साथ
| Place of Origin | China |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| Model Number | VSM20A |
| Minimum Order Quantity | 1Unit |
| मूल्य | $15~$37/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Motor type | Linear stepper motor | Motor diameter | 20mm |
|---|---|---|---|
| Shaft type | Trapezoidal screw | Lead screw pitch | 0.6096 mm |
| Motor design | Captive shaft motor | Step angle | 7.5°/15° |
| प्रमुखता देना | ट्रैपेज़ोइडल स्क्रू रैखिक स्टेपर मोटर,उच्च धक्का रैखिक स्टेपर मोटर,कैप्टिव फिक्स्ड शाफ्ट रैखिक स्टेपर मोटर |
||
उत्पाद विवरण

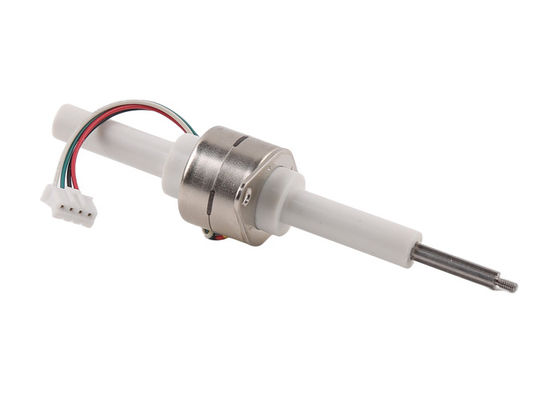

उच्च जोर 20 मिमी कैप्टिव फिक्स्ड शाफ्ट रैखिक स्टेपर मोटर ट्रैपेज़ॉइडल पेंच के साथ
यह 20 मिमी कैप्टिव शाफ्ट रैखिक स्टेपर मोटर है।
हमारे पास आपके लिए चुनने के लिए तीन अलग-अलग प्रकार के लीड स्क्रू हैंः
सिंगल स्टार्ट, डबल स्टार्ट और चार स्टार्ट।
सीसा शिकंजा पिच समान हैः 0.6096 मिमी
इसके अलावा, हमारे पास आपके लिए अलग-अलग यात्रा दूरी का चयन करने के लिए हैः
14 मिमी/18 मिमी/25 मिमी/32 मिमी
पैरामीटरः
| मोटर का प्रकार | रैखिक पीएम स्टेपर मोटर |
| मोटर का आकार | 20 मिमी व्यास |
| शाफ्ट का प्रकार | ट्रैपेज़ोइडल पेंच |
| लीड स्क्रू पिच | 0.6096 मिमी |
| सीसा स्क्रू सीसा | 0.6096mm/1.2192mm/2.4384mm |
| नामित वोल्टेज | 5~12V |
| कॉइल प्रतिरोध | 5~70Ω/चरण |
| कदम का कोण | 7.5°/15° |
डिजाइन ड्राइंग:

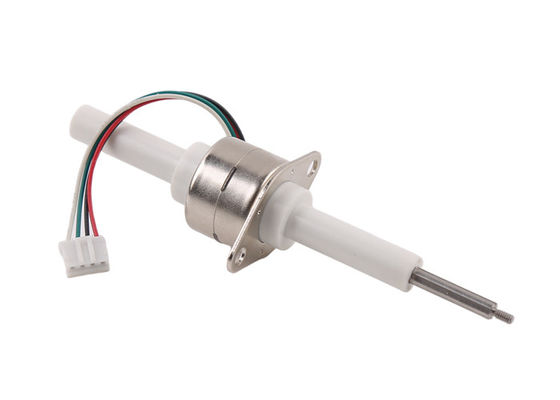

उत्पाद प्रदर्शनः
रैखिक स्टेपर मोटर के बारे मेंः
वहाँ अलग डिजाइनः
कैप्टिव शाफ्ट ((फिक्स्ड शाफ्ट): लीड स्क्रू को घूमने की अनुमति नहीं है, यह केवल ऊपर और नीचे जा सकता है, रैखिक मोटर आंदोलन कर सकता है।
रन-थ्रू शाफ्ट (गोइंग शाफ्ट के माध्यम से): स्पिनिंग के दौरान लीड स्क्रू ऊपर और नीचे जा सकता है। जब लीड स्क्रू फिक्स्ड है, तो घूमने की अनुमति नहीं है, लीड स्क्रू ऊपर और नीचे जा सकता है, और ठीक से काम कर सकता है।
बाह्य ड्राइव (नट के साथ): लीड स्क्रू फिक्स्ड है, ऊपर और नीचे नहीं जा सकता है, यह केवल घूम सकता है, और लीड स्क्रू पर ऊपर और नीचे जाने के लिए एक नट है।
लीड स्क्रू और कदम की लंबाई के बारे मेंः
हमारे पास दो प्रकार के कदम कोण हैंः 15° और 7.5°। 15° कदम कोण वाले मोटर्स को एक मोड़ के लिए 24 कदम लगते हैं, और 7.5° कदम कोण वाले मोटर्स को एक मोड़ के लिए 48 कदम लगते हैं।
हमारे पास तीन प्रकार के लीड स्क्रू लीड हैं, जिसमें सिंगल स्टार्ट/डबल स्टार्ट और 4 स्टार्ट हैं।
पिच समान हैः 0.6096 मिमी
लीड स्क्रू लीड=स्टार्ट्स*पिच
उदाहरण के लिए, 2 स्टार्ट लीड पेंच के लिए, लीड 2 * 0.6096 = 1.2192 मिमी है
मोटर के चरण की लंबाई, मोटर्स के एक कदम उठाने पर लीड स्क्रू/नट की दूरी है।
मोटर की चरण लंबाई = प्रत्येक मोड़ के लिए लीड स्क्रू लीड/चरण
उदाहरण के लिए, 2 स्टार्ट लीड स्क्रू के लिए, कदम कोण 7.5° है,
चरण लंबाई = लीड/24 = 1.2192/24 = 0.0508 मिमी/चरण
धक्का के बारे मेंः
जोर चालक की आवृत्ति और लीड स्क्रू लीड, स्टेपर कोण और मोटर आकार से संबंधित है।
मोटर का आकार जितना बड़ा होगा, धक्का उतना ही अधिक होगा।
जितनी कम आवृत्ति होती है, मोटर धीमी गति से घूमती है, और धक्का अधिक होता है।
निचले लीड पेंच लीड है, जोर बड़ा है।
7.5 डिग्री के कदम के कोण में 15 डिग्री की तुलना में अधिक जोर होगा।
स्टेपर मोटर्स का उपयोगः
स्टेपर मोटर्स का उपयोग सटीक नियंत्रण के लिए किया जाता है, जिसका व्यापक रूप से चिकित्सा उपकरण, 3 डी प्रिंटर, औद्योगिक सटीक नियंत्रण, स्वचालन उपकरण आदि पर उपयोग किया जाता है।
स्टेपर मोटर्स का उपयोग किसी भी तंत्र में किया जा सकता है, जिसमें सटीक नियंत्रण और घूर्णन/रैखिक गति की आवश्यकता होती है।
स्टेपर मोटर्स का लाभ:
स्टेपर मोटर बिना क्लोज-लूप एन्कोडर/बिना फीडबैक सिस्टम के भी सटीक नियंत्रण प्राप्त कर सकती है, साथ ही उनके पास इलेक्ट्रिक ब्रश नहीं है।इस प्रकार कोई विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी मुद्दों नहीं हैकुछ मामलों में, वे डीसी ब्रश मोटर्स/ब्रशलेस मोटर्स की जगह ले सकते हैं।
स्टेपर मोटर्स को ड्राइवरों द्वारा आसानी से नियंत्रित किया जा सकता है, और यह विशेषता सटीक नियंत्रण के क्षेत्र में इसकी महत्वपूर्ण स्थिति स्थापित करती है।
1सटीक नियंत्रण प्राप्त करने योग्य, प्रोग्राम करने योग्य
2विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी के बिना
3छोटा आकार
4उचित मूल्य
5. कम शोर
6. लंबी सेवा जीवन
पैकेजिंग और शिपिंग की जानकारीः
नमूने कागजी बॉक्स के अंदर फोम स्पंज के साथ पैक किए जाते हैं।
बड़े पैमाने पर उत्पादन के लिए, उत्पादों को कागज के कार्डबोर्ड में पैक किया जाता है।
समुद्री शिपिंग (मास उत्पादन) के लिए, कार्टन पैलेट पर पैक किए जाते हैं।
शिपिंग का समयः
एक्सप्रेस द्वारा ((DHL/UPS/Fedex/TNT): 5~12 दिन
4PX एक्सप्रेस द्वाराः 10~20 दिन
समुद्री शिपिंगः 40~60 दिन (विभिन्न देशों पर निर्भर करता है)
