VSM10152 10 मिमी व्यास M2 लीड पेंच POM स्लाइडर 4 पिन FPC के साथ रैखिक स्टेपर मोटर
| Place of Origin | China |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| Model Number | VSM10152 |
| Minimum Order Quantity | 1Unit |
| मूल्य | $3~$7/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Motor type | Linear PM stepper motor with slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2*P0.4 |
| Travel distance | 39mm | Connector pitch | 4 pins FPC |
| प्रमुखता देना | पीओएम स्लाइडर रैखिक स्टेपर मोटर,4 पिन FPC स्लाइडर स्टेपर मोटर,10 मिमी व्यास स्लाइडर स्टेपर मोटर |
||
उत्पाद विवरण
VSM10152 10 मिमी व्यास M2 लीड पेंच POM स्लाइडर 4 पिन FPC के साथ रैखिक स्टेपर मोटर
विवरण:
यह वीएसएम10152 मोटर लीड स्क्रू + स्लाइडर के साथ 10 मिमी व्यास की रैखिक स्टेपर मोटर है।
चरण कोण नियमित 18°/चरण है, लीड स्क्रू M2*P0 है।4, कदम की लंबाई 0.02 मिमी/चरण है
(चरण लंबाई का अर्थ है रैखिक दूरी है कि स्लाइडर यात्रा करता है जब मोटर एक कदम लेता है)
यात्रा दूरी 39 मिमी है, और यह सीसा शिकंजा लंबाई द्वारा निर्धारित किया जाता है।
यदि ग्राहकों को लगता है कि नेतृत्व शिकंजा बहुत लंबा है, और हम चुनने के लिए छोटे नेतृत्व शिकंजा के साथ अन्य मोटर्स है।
कनेक्टर प्रकार के बारे में, यह 4 पिन FPC है।
हम इसे पीसीबी + तार + केबल में बदल सकते हैं अगर ग्राहक एक कनेक्टर चाहते हैं
(Molex 51021-0400, 1.25 मिमी पिच कनेक्टर हम सबसे अधिक इस्तेमाल किया है)
पैरामीटरः
| कदम का कोण | 18°/चरण | प्रतिरोध | 10Ω/चरण | वोल्टेज | 3.3~5 वी डीसी |
| कदम के अनुसार यात्रा | 0.02 मिमी | लीड स्क्रू | M2 * P0.4 | प्रभावी स्ट्रोक | 39 मिमी |
| अधिकतम प्रारंभ आवृत्ति | 1000 हर्ट्ज ((मिनट) | अधिकतम प्रतिक्रिया आवृत्ति | 1200 हर्ट्ज ((मिनट) | खींचने का जोर |
120 ग्राम मिन (500 पीपीएस) |
डिजाइन ड्राइंग:

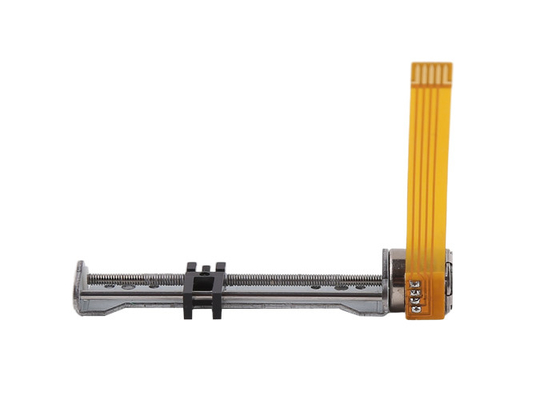

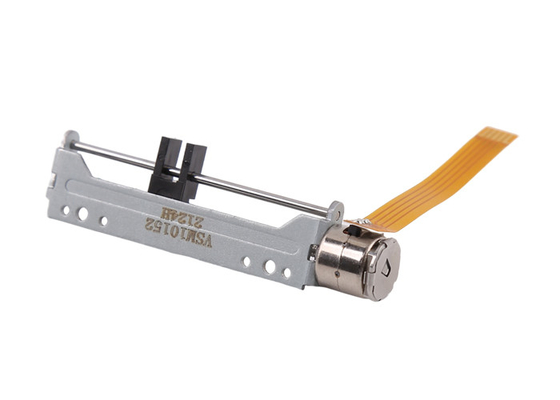

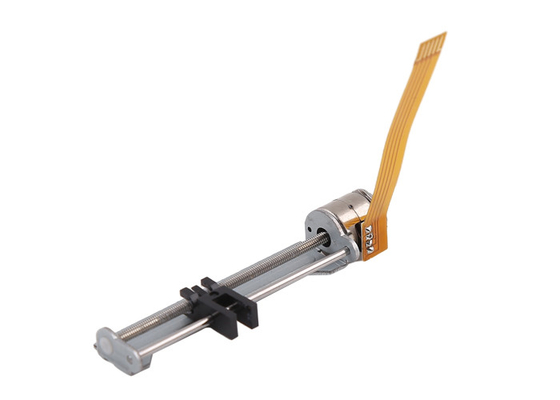

उत्पाद प्रदर्शनः
स्लाइडर के साथ रैखिक स्टेपर मोटर के बारे मेंः
हमारी स्लाइडर मोटर मोटर + लीड स्क्रू + ब्रैकेट + स्लाइडर सहित विधानसभा का एक पूरा सेट है।
मोटर का कदम कोण आम तौर पर 18°/चरण होता है, जिसका अर्थ है प्रत्येक मोड़ के लिए 20 कदम।
जब मोटर एक मोड़ घुमाता है, स्लाइडर एक लीड ले जाता है।
सिंगल स्टार्ट लीड स्क्रू के लिएः पिच = लीड
तो कदम लंबाई है (चरण लंबाई का मतलब है रैखिक आंदोलन स्लाइडर यात्राओं, जब स्टेपर मोटर एक कदम लेने के लिए):
लीड स्क्रू लीड/प्रत्येक रोटेशन के चरण
उदाहरण के लिए यदि लीड स्क्रू M2*0.4P (0.4mm पिच नियमित M2 लीड स्क्रू) है, तो मोटर का चरण कोण 18° है, इस मोटर की चरण लंबाई 0.4mm/20=0.02mm/step है।
इसके अलावा, लीड पेंच लंबाई अनुकूलन योग्य है, और हम भी ब्रैकेट के डिजाइन को समायोजित करने की जरूरत है, यदि आप नेतृत्व पेंच लंबाई अनुकूलित.
स्टेपर मोटर्स का उपयोगः
स्टेपर मोटर्स का उपयोग सटीक नियंत्रण के लिए किया जाता है, जिसका व्यापक रूप से चिकित्सा उपकरण, 3 डी प्रिंटर, औद्योगिक सटीक नियंत्रण, स्वचालन उपकरण आदि पर उपयोग किया जाता है।
स्टेपर मोटर्स का उपयोग किसी भी तंत्र में किया जा सकता है, जिसमें सटीक नियंत्रण और घूर्णन/रैखिक गति की आवश्यकता होती है।
स्टेपर मोटर्स का लाभ:
स्टेपर मोटर बिना क्लोज-लूप एन्कोडर/बिना फीडबैक सिस्टम के भी सटीक नियंत्रण प्राप्त कर सकती है, साथ ही उनके पास इलेक्ट्रिक ब्रश नहीं है।इस प्रकार कोई विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी मुद्दों नहीं हैकुछ मामलों में, वे डीसी ब्रश मोटर्स/ब्रशलेस मोटर्स की जगह ले सकते हैं।
स्टेपर मोटर्स को ड्राइवरों द्वारा आसानी से नियंत्रित किया जा सकता है, और यह विशेषता सटीक नियंत्रण के क्षेत्र में इसकी महत्वपूर्ण स्थिति स्थापित करती है।
1सटीक नियंत्रण प्राप्त करने योग्य, प्रोग्राम करने योग्य
2विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी के बिना
3छोटा आकार
4उचित मूल्य
5. कम शोर
6. लंबी सेवा जीवन
पैकेजिंग और शिपिंग की जानकारीः
नमूने कागजी बॉक्स के अंदर फोम स्पंज के साथ पैक किए जाते हैं।
बड़े पैमाने पर उत्पादन के लिए, उत्पादों को कागज के कार्डबोर्ड में पैक किया जाता है।
समुद्री शिपिंग (मास उत्पादन) के लिए, कार्टन पैलेट पर पैक किए जाते हैं।
शिपिंग का समयः
एक्सप्रेस द्वारा ((DHL/UPS/Fedex/TNT): 5~12 दिन
4PX एक्सप्रेस द्वाराः 10~20 दिन
समुद्री शिपिंगः 40~60 दिन (विभिन्न देशों पर निर्भर करता है)
