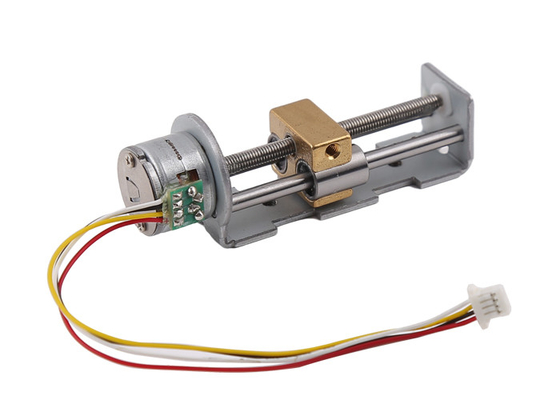

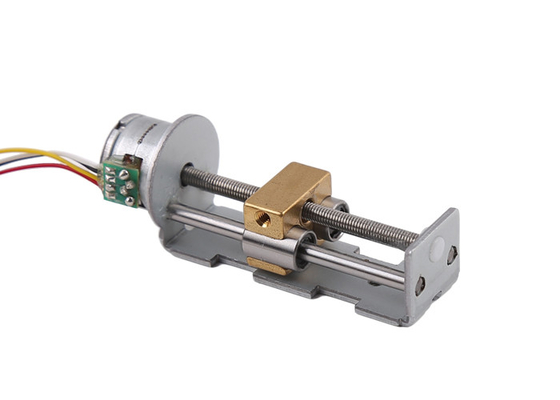

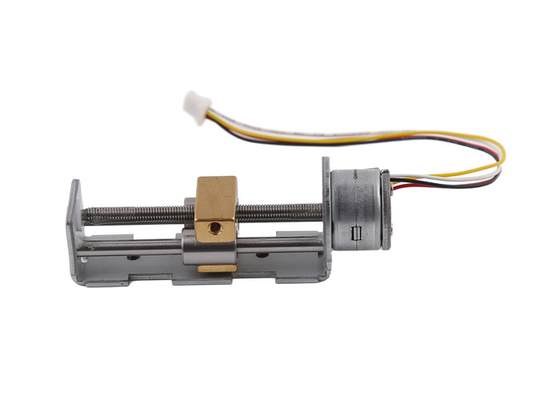

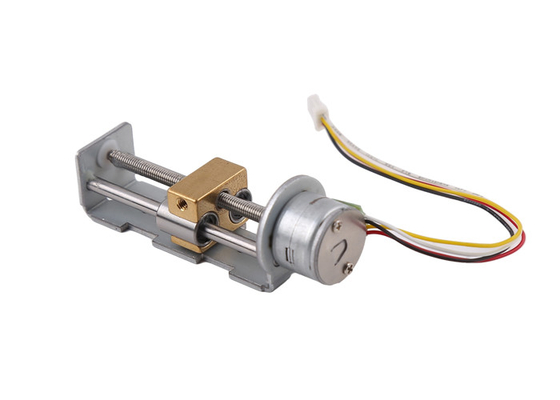

उच्च परिशुद्धता रैखिक पेंच स्टेपर मोटर SM20-34L-T पीतल स्लाइडर M3 लीड पेंच
| Place of Origin | China |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| Model Number | SM15-34L-T |
| Minimum Order Quantity | 1Unit |
| मूल्य | $6~$18/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Motor type | PM motor with brass slider | Motor size | 15 mm diameter |
|---|---|---|---|
| Motor stroke | 34 mm | Lead screw | M3*0.5P |
| Slider type | Brass slider + double linear bearing | Step angle | 18°/step |
| प्रमुखता देना | पीतल स्लाइडर रैखिक पेंच स्टेपर मोटर,उच्च परिशुद्धता रैखिक पेंच स्टेपर मोटर,रैखिक पेंच स्टेपर मोटर SM20-34L-T |
||
उत्पाद विवरण
उच्च परिशुद्धता SM20-34L-T पीतल स्लाइडर M3 नेतृत्व पेंच रैखिक स्टेपर मोटर
विवरण:
यह एक पीतल स्लाइडर के साथ जुड़ा 15 मिमी व्यास PM स्टेपर मोटर है।
मोटर के स्लाइडर पर दो रैखिक असर होते हैं, और वे स्लाइडर को मजबूत समर्थन प्रदान करते हैं, और यह सुनिश्चित करते हैं कि स्लाइडर आसानी से आगे बढ़े।
मोटर के स्लाइडर को सीएनसी मशीन से बनाया गया है, इसलिए प्लास्टिक स्लाइडर की तुलना में इसकी लागत बहुत अधिक है।
(प्लास्टिक पीओएम स्लाइडर इंजेक्शन मोल्ड से बने होते हैं)
यदि आप लागत बचाना चाहते हैं तो ग्राहक प्लास्टिक स्लाइडर चुन सकते हैं।
लीड स्क्रू नियमित M3*P0.5 स्क्रू है, और लीड स्क्रू की लंबाई समायोज्य है।
मोटर की स्ट्रोक/यात्रा दूरी लीड स्क्रू की लंबाई से निर्धारित होती है।
पैरामीटरः
| मॉडल नं. | SM15-34L-T |
| मोटर का प्रकार | द्विध्रुवीय (4 तार) |
| चरण नं. | दो चरण |
| कदम का कोण | 18° |
| लीड स्क्रू प्रकार | M3 * P0.5 |
| स्ट्रोक (यात्रा की दूरी) | 34 मिमी |
| कॉइल प्रतिरोध | 15Ω/चरण |
| नामित वोल्टेज | 6~9 वी डीसी |
डिजाइन ड्राइंग:
उत्पाद प्रदर्शनः
स्लाइडर के साथ रैखिक स्टेपर मोटर के बारे मेंः
हमारी स्लाइडर मोटर मोटर + लीड स्क्रू + ब्रैकेट + स्लाइडर सहित विधानसभा का एक पूरा सेट है।
मोटर का कदम कोण आम तौर पर 18°/चरण होता है, जिसका अर्थ है प्रत्येक मोड़ के लिए 20 कदम।
जब मोटर एक मोड़ घुमाता है, स्लाइडर एक लीड ले जाता है।
सिंगल स्टार्ट लीड स्क्रू के लिएः पिच = लीड
तो कदम लंबाई है (चरण लंबाई का मतलब है रैखिक आंदोलन स्लाइडर यात्राओं, जब स्टेपर मोटर एक कदम लेने के लिए):
लीड स्क्रू लीड/प्रत्येक रोटेशन के चरण
उदाहरण के लिए यदि लीड स्क्रू M2*0.4P (0.4mm पिच नियमित M2 लीड स्क्रू) है, तो मोटर का चरण कोण 18° है, इस मोटर की चरण लंबाई 0.4mm/20=0.02mm/step है।
इसके अलावा, लीड पेंच लंबाई अनुकूलन योग्य है, और हम भी ब्रैकेट के डिजाइन को समायोजित करने की जरूरत है, यदि आप नेतृत्व पेंच लंबाई अनुकूलित.
स्टेपर मोटर्स का उपयोगः
स्टेपर मोटर्स का उपयोग सटीक नियंत्रण के लिए किया जाता है, जिसका व्यापक रूप से चिकित्सा उपकरण, 3 डी प्रिंटर, औद्योगिक सटीक नियंत्रण, स्वचालन उपकरण आदि पर उपयोग किया जाता है।
स्टेपर मोटर्स का उपयोग किसी भी तंत्र में किया जा सकता है, जिसमें सटीक नियंत्रण और घूर्णन/रैखिक गति की आवश्यकता होती है।
स्टेपर मोटर्स का लाभ:
स्टेपर मोटर बिना क्लोज-लूप एन्कोडर/बिना फीडबैक सिस्टम के भी सटीक नियंत्रण प्राप्त कर सकती है, साथ ही उनके पास इलेक्ट्रिक ब्रश नहीं है।इस प्रकार कोई विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी मुद्दों नहीं हैकुछ मामलों में, वे डीसी ब्रश मोटर्स/ब्रशलेस मोटर्स की जगह ले सकते हैं।
स्टेपर मोटर्स को ड्राइवरों द्वारा आसानी से नियंत्रित किया जा सकता है, और यह विशेषता सटीक नियंत्रण के क्षेत्र में इसकी महत्वपूर्ण स्थिति स्थापित करती है।
1सटीक नियंत्रण प्राप्त करने योग्य, प्रोग्राम करने योग्य
2विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी के बिना
3छोटा आकार
4उचित मूल्य
5. कम शोर
6. लंबी सेवा जीवन
पैकेजिंग और शिपिंग की जानकारीः
नमूने कागजी बॉक्स के अंदर फोम स्पंज के साथ पैक किए जाते हैं।
बड़े पैमाने पर उत्पादन के लिए, उत्पादों को कागज के कार्डबोर्ड में पैक किया जाता है।
समुद्री शिपिंग (मास उत्पादन) के लिए, कार्टन पैलेट पर पैक किए जाते हैं।
शिपिंग का समयः
एक्सप्रेस द्वारा ((DHL/UPS/Fedex/TNT): 5~12 दिन
4PX एक्सप्रेस द्वाराः 10~20 दिन
समुद्री शिपिंगः 40~60 दिन (विभिन्न देशों पर निर्भर करता है)
