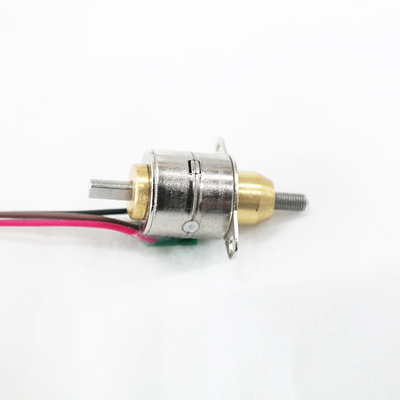

रैखिक स्टेपर मोटर शाफ्ट के माध्यम से चलता है 10 मिमी व्यास 9 मिमी स्ट्रोक लीड पेंच के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | SM10-रैखिक |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $3~$7.5/Unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | लघु रैखिक मोटर | मोटर व्यास | 10 मिमी |
|---|---|---|---|
| चरण कोण | 18° | लीड पेंच प्रकार | एम2.3*पी0.3 |
| स्ट्रोक (यात्रा दूरी) | 9 मिमी | क्वायल प्रतिरोध | 18Ω/चरण |
| प्रमुखता देना | 9 मिमी स्ट्रोक रैखिक स्टेपर मोटर,शाफ्ट के माध्यम से चलाएँ रैखिक स्टेपर मोटर,10 मिमी व्यास रैखिक स्टेपर मोटर |
||
उत्पाद विवरण
मिनी 10 मिमी व्यास 9 मिमी स्ट्रोक सीसा पेंच के साथ शाफ्ट स्टेपर मोटर के माध्यम से चलाने के लिए
यह SM10 रैखिक मोटर 10mm व्यास रैखिक स्टेपर मोटर है।
लीड पेंच M2.3 पेंच 0.3 मिमी पिच के साथ है (M2.3 * P0.3) ।
लीड पेंच विशेष रूप से इस उत्पाद के लिए डिजाइन किया गया है. (गैर मानक लीड पेंच)
यात्रा की दूरी लगभग 9 मिमी है और आप इसकी लंबाई नहीं बदल सकते हैं, लीड पेंच पर विशेष डिजाइन के कारण।
लीड स्क्रू की लंबाई समायोजित नहीं की जा सकती।
इस मोटर का जोर 200 ग्राम से अधिक है और यह छोटे आकार के उत्पादों पर रैखिक गति के लिए उपयुक्त है, 200 ग्राम भार ले जाने के लिए।
पैरामीटरः
| मॉडल नं. | SM10-रैखिक |
| मोटर का प्रकार | द्विध्रुवीय स्टेपर मोटर |
| मोटर का व्यास | 10 मिमी |
| चरण नं. | दो चरण |
| कदम का कोण | 18°/चरण |
| कॉइल प्रतिरोध | 18Ω/चरण |
| धक्का | 200~280 ग्राम |
| नामित वोल्टेज | 5 वी डीसी |
| स्ट्रोक (यात्रा की दूरी) | 9 मिमी |
डिजाइन ड्राइंग:

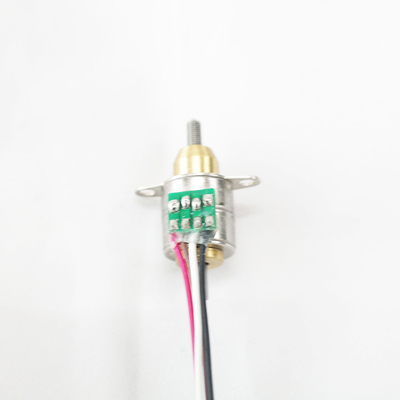

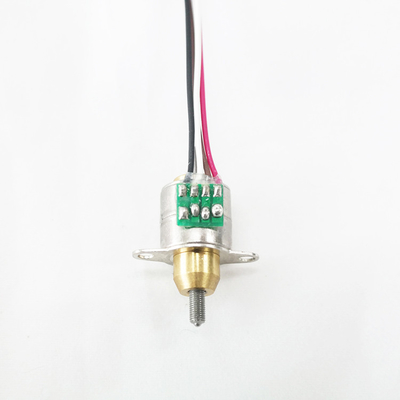

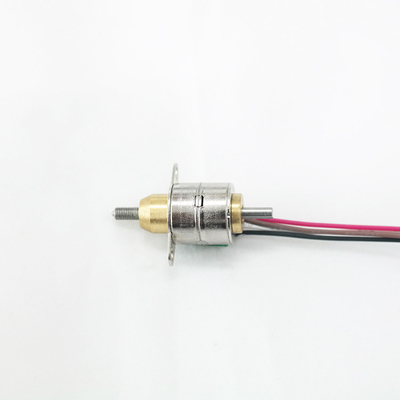

उत्पाद प्रदर्शनः
रैखिक स्टेपर मोटर के बारे मेंः
वहाँ अलग डिजाइनः
कैप्टिव शाफ्ट ((फिक्स्ड शाफ्ट): लीड स्क्रू को घूमने की अनुमति नहीं है, यह केवल ऊपर और नीचे जा सकता है, रैखिक मोटर आंदोलन कर सकता है।
रन-थ्रू शाफ्ट (गोइंग शाफ्ट के माध्यम से): स्पिनिंग के दौरान लीड स्क्रू ऊपर और नीचे जा सकता है। जब लीड स्क्रू फिक्स्ड है, तो घूमने की अनुमति नहीं है, लीड स्क्रू ऊपर और नीचे जा सकता है, और ठीक से काम कर सकता है।
बाह्य ड्राइव (नट के साथ): लीड स्क्रू फिक्स्ड है, ऊपर और नीचे नहीं जा सकता है, यह केवल घूम सकता है, और लीड स्क्रू पर ऊपर और नीचे जाने के लिए एक नट है।
लीड स्क्रू और कदम की लंबाई के बारे मेंः
हमारे पास दो प्रकार के कदम कोण हैंः 15° और 7.5°। 15° कदम कोण वाले मोटर्स को एक मोड़ के लिए 24 कदम लगते हैं, और 7.5° कदम कोण वाले मोटर्स को एक मोड़ के लिए 48 कदम लगते हैं।
हमारे पास तीन प्रकार के लीड स्क्रू लीड हैं, जिसमें सिंगल स्टार्ट/डबल स्टार्ट और 4 स्टार्ट हैं।
पिच समान हैः 0.6096 मिमी
लीड स्क्रू लीड=स्टार्ट्स*पिच
उदाहरण के लिए, 2 स्टार्ट लीड पेंच के लिए, लीड 2 * 0.6096 = 1.2192 मिमी है
मोटर के चरण की लंबाई, मोटर्स के एक कदम उठाने पर लीड स्क्रू/नट की दूरी है।
मोटर की चरण लंबाई = प्रत्येक मोड़ के लिए लीड स्क्रू लीड/चरण
उदाहरण के लिए, 2 स्टार्ट लीड स्क्रू के लिए, कदम कोण 7.5° है,
चरण लंबाई = लीड/24 = 1.2192/24 = 0.0508 मिमी/चरण
धक्का के बारे मेंः
जोर चालक की आवृत्ति और लीड स्क्रू लीड, स्टेपर कोण और मोटर आकार से संबंधित है।
मोटर का आकार जितना बड़ा होगा, धक्का उतना ही अधिक होगा।
जितनी कम आवृत्ति होती है, मोटर धीमी गति से घूमती है, और धक्का अधिक होता है।
निचले लीड पेंच लीड है, जोर बड़ा है।
7.5 डिग्री के कदम के कोण में 15 डिग्री की तुलना में अधिक जोर होगा।
स्टेपर मोटर्स का उपयोगः
स्टेपर मोटर्स का उपयोग सटीक नियंत्रण के लिए किया जाता है, जिसका व्यापक रूप से चिकित्सा उपकरण, 3 डी प्रिंटर, औद्योगिक सटीक नियंत्रण, स्वचालन उपकरण आदि पर उपयोग किया जाता है।
स्टेपर मोटर्स का उपयोग किसी भी तंत्र में किया जा सकता है, जिसमें सटीक नियंत्रण और घूर्णन/रैखिक गति की आवश्यकता होती है।
स्टेपर मोटर्स का लाभ:
स्टेपर मोटर बिना क्लोज-लूप एन्कोडर/बिना फीडबैक सिस्टम के भी सटीक नियंत्रण प्राप्त कर सकती है, साथ ही उनके पास इलेक्ट्रिक ब्रश नहीं है।इस प्रकार कोई विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी मुद्दों नहीं हैकुछ मामलों में, वे डीसी ब्रश मोटर्स/ब्रशलेस मोटर्स की जगह ले सकते हैं।
स्टेपर मोटर्स को ड्राइवरों द्वारा आसानी से नियंत्रित किया जा सकता है, और यह विशेषता सटीक नियंत्रण के क्षेत्र में इसकी महत्वपूर्ण स्थिति स्थापित करती है।
1सटीक नियंत्रण प्राप्त करने योग्य, प्रोग्राम करने योग्य
2विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी के बिना
3छोटा आकार
4उचित मूल्य
5. कम शोर
6. लंबी सेवा जीवन
