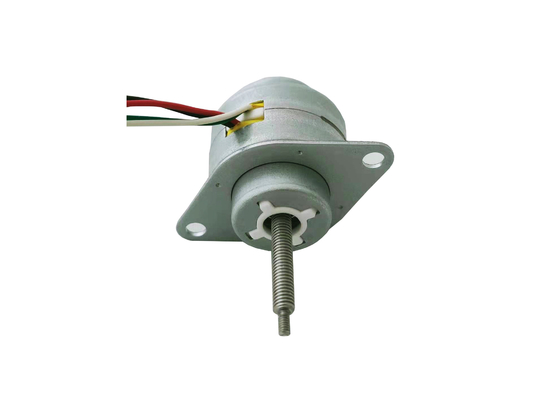

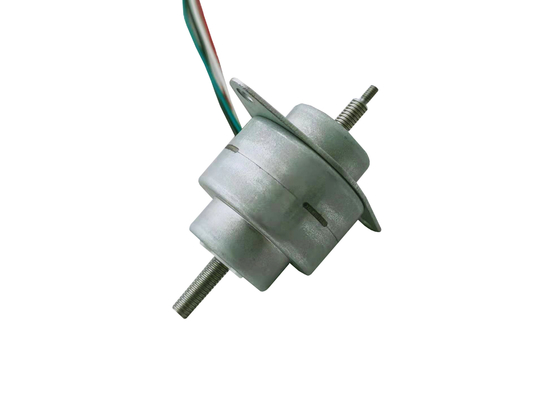

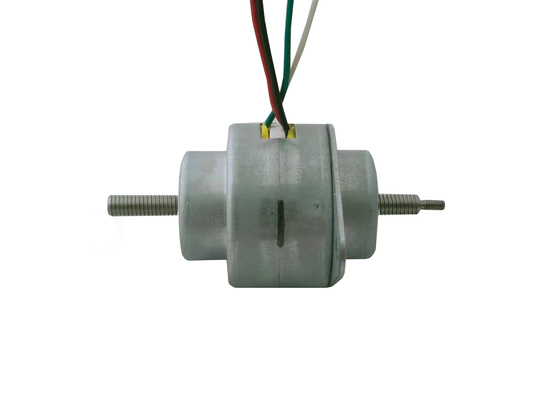

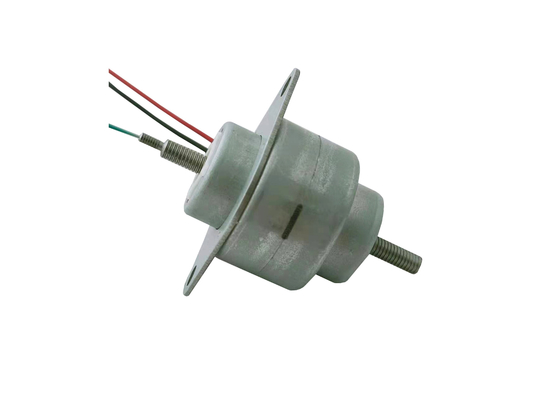

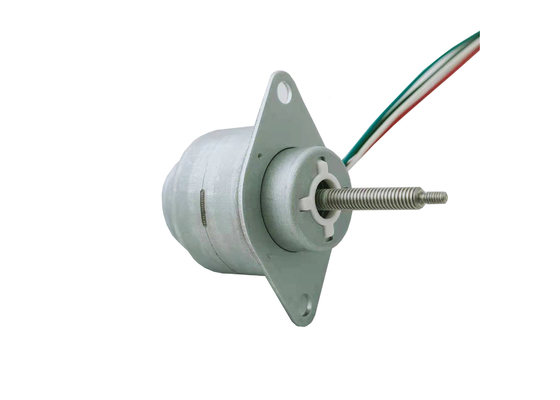

15 डिग्री स्टेपर मोटर पीएम 25 मिमी के साथ रन के माध्यम से शाफ्ट मोटर व्यास 25 मिमी चिकित्सा उपकरण के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | VSM25B-24S |
| न्यूनतम आदेश मात्रा | 1Unit |
| मूल्य | $15~$37/Unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | 10~30 days after receiving sample payment |
| भुगतान शर्तें | MoneyGram, Western Union,Credit Card,T/T, L/C |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | स्थायी चुंबक रैखिक स्टेपर मोटर | दस्ता डिजाइन | रन-थ्रू शाफ्ट |
|---|---|---|---|
| चरण कोण | 15°/कदम | Lead screw pitch | 0.6096mm |
| मोटर व्यास | 25 मिमी | Coil resistance | 70Ω/phase |
उत्पाद विवरण
VSM25B-24S 15° कदम कोण पीएम शाफ्ट के माध्यम से चलाने के लिए ट्रेपेज़ोइडल पेंच रैखिक स्टेपर मोटर
विवरण:
VSM25B-24S एक 25 मिमी व्यास का रैखिक स्टेपर मोटर है।
हमारे पास तीन अलग-अलग प्रकार के शाफ्ट हैंः रन-थ्रू शाफ्ट, कैप्टिव शाफ्ट और बाहरी ड्राइव।
चरण कोण 15°/चरण है, और हमारे पास 7.5° गियर अनुपात भी है।
कदम की लंबाई 0.0254 मिमी है, और इसका मतलब है कि लीड पेंच 0.0254 मिमी यात्रा करता है जब मोटर एक कदम लेता है।
कदम कोण सीसा शिकंजा स्टार्ट द्वारा निर्धारित किया जाता है।
अधिक स्टार्ट के साथ, लीड स्क्रू लीड बड़ा होता है, और लीड स्क्रू तेजी से यात्रा करता है, और लीड स्क्रू थ्रस्ट छोटा होता है।
हमारे पास सिंगल स्टार्ट, 2 स्टार्ट और 4 स्टार्ट हैं, और लीड स्क्रू पिच समान हैः 0.6096 मिमी।
इस मोटर के लिए, लीड स्क्रू लीड 0.6096 मिमी है, और यह एकल स्टार्ट है।
कृपया नमूने ऑर्डर करने से पहले लीड स्क्रू के प्रकार और लीड की पुष्टि करें।
पैरामीटरः
| मॉडल नं. | VSM25B-24S |
| शाफ्ट का प्रकार | शाफ्ट के माध्यम से चलाएँ |
| कदम का कोण | 15° |
| वोल्टेज | 12 वी डीसी |
| कॉइल प्रतिरोध | 70Ω |
| लीड स्क्रू | 0.6096 मिमी (एकल प्रारंभ) |
| कदम की लंबाई | 0.0254 मिमी/चरण |
| स्ट्रोक | 52 मिमी (समायोज्य) |
| शुद्ध भार | लगभग 50 ग्राम |
डिजाइन ड्राइंग:
उत्पाद प्रदर्शनः
रैखिक स्टेपर मोटर के बारे मेंः
वहाँ अलग डिजाइनः
कैप्टिव शाफ्ट ((फिक्स्ड शाफ्ट): लीड स्क्रू को घूमने की अनुमति नहीं है, यह केवल ऊपर और नीचे जा सकता है, रैखिक मोटर आंदोलन कर सकता है।
रन-थ्रू शाफ्ट (गोइंग शाफ्ट के माध्यम से): स्पिनिंग के दौरान लीड स्क्रू ऊपर और नीचे जा सकता है। जब लीड स्क्रू फिक्स्ड है, तो घूमने की अनुमति नहीं है, लीड स्क्रू ऊपर और नीचे जा सकता है, और ठीक से काम कर सकता है।
बाह्य ड्राइव (नट के साथ): लीड स्क्रू फिक्स्ड है, ऊपर और नीचे नहीं जा सकता है, यह केवल घूम सकता है, और लीड स्क्रू पर ऊपर और नीचे जाने के लिए एक नट है।
लीड स्क्रू और कदम की लंबाई के बारे मेंः
हमारे पास दो प्रकार के कदम कोण हैंः 15° और 7.5°। 15° कदम कोण वाले मोटर्स को एक मोड़ के लिए 24 कदम लगते हैं, और 7.5° कदम कोण वाले मोटर्स को एक मोड़ के लिए 48 कदम लगते हैं।
हमारे पास तीन प्रकार के लीड स्क्रू लीड हैं, जिसमें सिंगल स्टार्ट/डबल स्टार्ट और 4 स्टार्ट हैं।
पिच समान हैः 0.6096 मिमी
लीड स्क्रू लीड=स्टार्ट्स*पिच
उदाहरण के लिए, 2 स्टार्ट लीड पेंच के लिए, लीड 2 * 0.6096 = 1.2192 मिमी है
मोटर के चरण की लंबाई, मोटर्स के एक कदम उठाने पर लीड स्क्रू/नट की दूरी है।
मोटर की चरण लंबाई = प्रत्येक मोड़ के लिए लीड स्क्रू लीड/चरण
उदाहरण के लिए, 2 स्टार्ट लीड स्क्रू के लिए, कदम कोण 7.5° है,
चरण लंबाई = लीड/24 = 1.2192/24 = 0.0508 मिमी/चरण
धक्का के बारे मेंः
जोर चालक की आवृत्ति और लीड स्क्रू लीड, स्टेपर कोण और मोटर आकार से संबंधित है।
मोटर का आकार जितना बड़ा होगा, धक्का उतना ही अधिक होगा।
जितनी कम आवृत्ति होती है, मोटर धीमी गति से घूमती है, और धक्का अधिक होता है।
निचले लीड पेंच लीड है, जोर बड़ा है।
7.5 डिग्री के कदम के कोण में 15 डिग्री की तुलना में अधिक जोर होगा।
स्टेपर मोटर्स का उपयोगः
स्टेपर मोटर्स का उपयोग सटीक नियंत्रण के लिए किया जाता है, जिसका व्यापक रूप से चिकित्सा उपकरण, 3 डी प्रिंटर, औद्योगिक सटीक नियंत्रण, स्वचालन उपकरण आदि पर उपयोग किया जाता है।
स्टेपर मोटर्स का उपयोग किसी भी तंत्र में किया जा सकता है, जिसमें सटीक नियंत्रण और घूर्णन/रैखिक गति की आवश्यकता होती है।
स्टेपर मोटर्स का लाभ:
स्टेपर मोटर बिना क्लोज-लूप एन्कोडर/बिना फीडबैक सिस्टम के भी सटीक नियंत्रण प्राप्त कर सकती है, साथ ही उनके पास इलेक्ट्रिक ब्रश नहीं है।इस प्रकार कोई विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी मुद्दों नहीं हैकुछ मामलों में, वे डीसी ब्रश मोटर्स/ब्रशलेस मोटर्स की जगह ले सकते हैं।
स्टेपर मोटर्स को ड्राइवरों द्वारा आसानी से नियंत्रित किया जा सकता है, और यह विशेषता सटीक नियंत्रण के क्षेत्र में इसकी महत्वपूर्ण स्थिति स्थापित करती है।
1सटीक नियंत्रण प्राप्त करने योग्य, प्रोग्राम करने योग्य
2विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी के बिना
3छोटा आकार
4उचित मूल्य
5. कम शोर
6. लंबी सेवा जीवन
पैकेजिंग और शिपिंग की जानकारीः
नमूने कागजी बॉक्स के अंदर फोम स्पंज के साथ पैक किए जाते हैं।
बड़े पैमाने पर उत्पादन के लिए, उत्पादों को कागज के कार्डबोर्ड में पैक किया जाता है।
समुद्री शिपिंग (मास उत्पादन) के लिए, कार्टन पैलेट पर पैक किए जाते हैं।
शिपिंग का समयः
एक्सप्रेस द्वारा ((DHL/UPS/Fedex/TNT): 5~12 दिन
4PX एक्सप्रेस द्वाराः 10~20 दिन
समुद्री शिपिंगः 40~60 दिन (विभिन्न देशों पर निर्भर करता है)
