चीन SM15-45L 2 चरण 4 तार मोटर परिशुद्धता 6V डीसी कदम मोटर 15 मिमी 18 डिग्री कदम कोण
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | SM15-45 प्लास्टिक स्लाइडर |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | US$4.5~18.5 |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 15मिमी (वैकल्पिक 6 8 10 20 25) | चरण कोण | 18 डिग्री |
|---|---|---|---|
| मोटर प्रकार | लीड स्क्रू के साथ स्टेपर मोटर | गतिविधि का प्रकार | रैखिक (आगे और पीछे) |
| लीड पिच | एम3 पिच 0.5 मिमी | ड्राइविंग वोल्टेज | 6 वीडीसी |
| क्वायल प्रतिरोध | 15 ओम (अनुकूलन कर सकते हैं) | ड्राइविंग विधि | द्वि-ध्रुवीय 2-2 चरण |
उत्पाद विवरण
2-चरण 4-तार रैखिक स्टेपर मोटर ब्रैकेट मिनी स्टेपर मोटर के साथ पेंच मोटर
15 मिमी एम3 लीड स्क्रू स्लाइडर स्टेपर मोटर विशेषताएंः
SM15-45L एक सटीक माइक्रो-स्टेप मोटर है, लीड स्क्रू की प्रभावी लंबाई 45 मिमी है, माइक्रो स्लाइडर स्टेप मोटर एक ब्रैकेट 6V DC रैखिक स्टेप मोटर के साथ एक POM स्लाइडर है,M3 लीड स्क्रू पिच 0 है.5 मिमी, और यह एक लीड पेंच और एक लीड पेंच द्वारा समर्थित है पेंच जोर में बदल जाता है।
मोटर का मूल कदम कोण 18 डिग्री है, और मोटर प्रति सप्ताह 20 कदम चलाता है, इसलिए विस्थापन संकल्प 0.02 मिमी तक पहुंच सकता है, सटीक नियंत्रण के उद्देश्य को प्राप्त करता है।
एक्ट्यूएटर्स के संदर्भ में, सबडिवीजन ड्राइव विधि का उपयोग संतुष्ट करने के लिए किया जाता है।
अपने छोटे आकार, उच्च परिशुद्धता और आसान नियंत्रण के कारण, इस लघु कदम मोटर का व्यापक रूप से कैमरों, ऑप्टिकल उपकरणों, लेंस, सटीक चिकित्सा उपकरण,स्वचालित दरवाजे के ताले और अन्य क्षेत्र.
मोटर की कनेक्शन लाइन ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है, और मोटर के पेंच स्ट्रोक भी ग्राहक की स्थापना और विकास के अनुसार अनुकूलित किया जा सकता है
यह एक प्रकार का स्टेपर मोटर है जिसमें एक ब्रैकेट, एक लीड स्क्रू और एक सापेक्ष गति स्लाइडर होता है।
क्योंकि मोटर के आउटपुट शाफ्ट एक पेंच है, पेंच के घूर्णन के दौरान, पेंच स्लाइडर को आगे और पीछे जाने के लिए चलाता है। इस तरह,आगे बढ़ने और पीछे हटने जैसी क्रियाएं सुविधाजनक रूप से प्रदान की जा सकती हैंइसके अतिरिक्त, स्टेपिंग मोटर घूर्णन गति, घूर्णन की संख्या आदि को सटीक रूप से नियंत्रित कर सकती है, जो स्लाइडर की गति गति को भी निर्धारित करती है,और आंदोलन की स्थिति सटीक और नियंत्रित हैऔर स्थिति सटीकता 0.05 मिमी के भीतर नियंत्रित किया जा सकता है।
उपरोक्त विशेषताओं के कारण, ऐसे मोटर्स का व्यापक रूप से सौंदर्य उपकरण, चिकित्सा उपकरण, स्वचालित वेंडिंग मशीन, त्वरित निरीक्षण और अन्य क्षेत्रों में उपयोग किया जाता है।
मुख्य अनुप्रयोग
1)वेंडिंग मशीन
2) ऑप्टिकल उपकरण
3) सटीक चिकित्सा उपकरण
4)सौंदर्य उपकरण
अन्य सटीक नियंत्रण अनुप्रयोग
15 मिमी एम 3 लीड स्क्रू स्लाइडर स्टेपर मोटरविनिर्देशः
| मॉडल नं. | SM15-45Lप्लास्टिक स्लाइडर |
| मोटर का प्रकार | रैखिक स्टेपर मोटर |
| चरण नं. | दो चरण |
| कदम का कोण | 18 डिग्री |
|
धारा प्रति चरण |
280 एमए/चरण |
| चरण प्रतिरोध | 15 ओम/चरण |
| उत्तेजना विधि | 2-2 द्विध्रुवीय ड्राइव |
| नामित वोल्टेज | 6 वी डीसी |
| लीड स्क्रू प्रकार | M3*0.5पीच धागा |
| स्ट्रोक | 45 मिमी |
| खींचने का जोर | 500 पीपीएस पर 200 जीएफ से अधिक |
| अधिकतम प्रतिक्रिया आवृत्ति |
1200 पीपीएस से अधिक |
80 मिमी स्ट्रोक के साथ 15 मिमी प्लास्टिक स्लाइडर स्टेपर मोटर का चित्रः

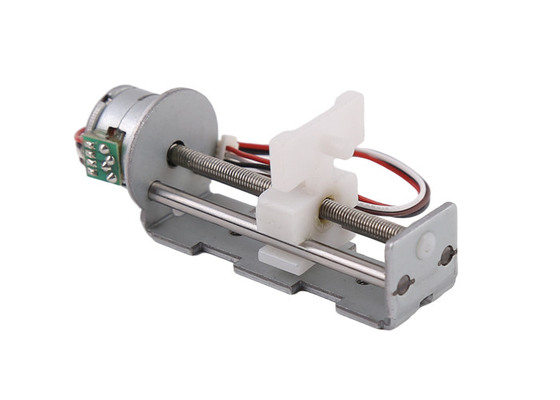

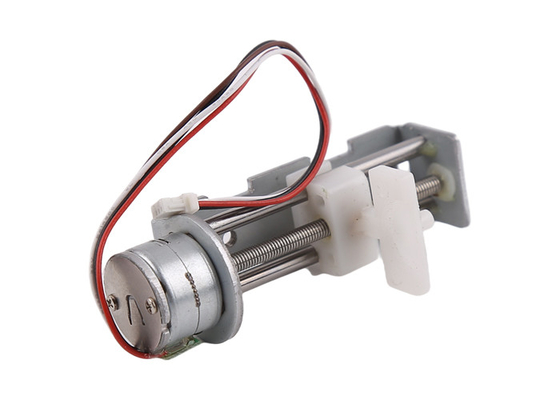

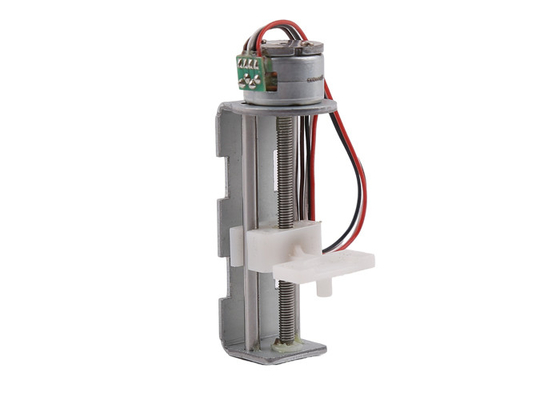

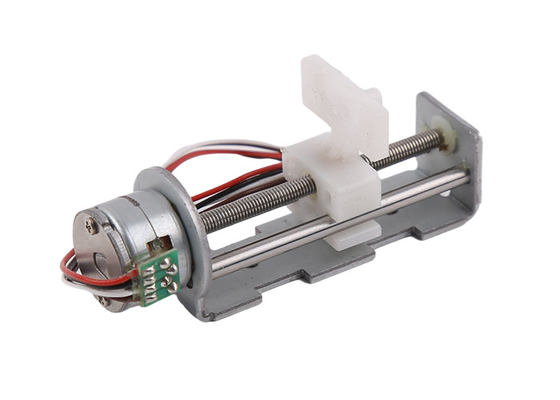

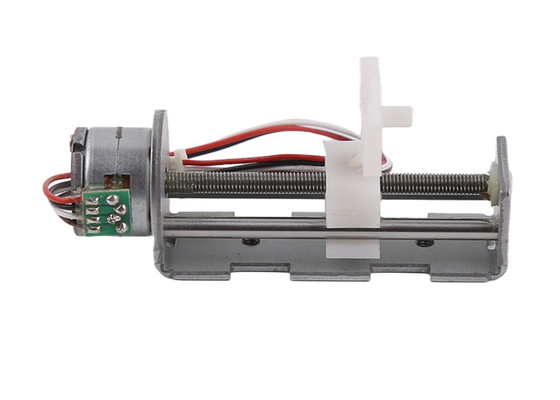

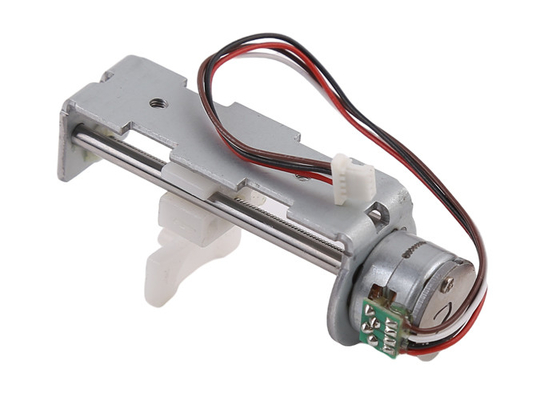

15 मिमी प्लास्टिक स्लाइडर स्टेपर मोटर के लिए उत्पाद प्रदर्शनः
ग्राहक सामग्री को अनुकूलित कर सकते हैंः
1उत्पाद के बाहरी व्यास के संदर्भ में, ग्राहक के उपयोग के वातावरण, स्थान की ताकत आदि के अनुसार 6 8 10 15 20 25 मिमी जैसे विभिन्न आकारों का चयन किया जा सकता है।
2. मोटर की आउटलेट स्थिति को 360 डिग्री की सीमा के भीतर स्वतंत्र रूप से चुना जा सकता है, ताकि सबसे अच्छी स्थिति में स्थापना की आवश्यकताओं को पूरा किया जा सके।पीसीबीFPC नंगे पिन.
2ग्राहकों की आवश्यकताओं के अनुसार, मोटर के प्रभावी स्ट्रोक को एक निश्चित सीमा के भीतर अनुकूलित किया जा सकता है, मुख्य रूप से पेंच के व्यास और लंबाई को ध्यान में रखते हुए।
आम तौर पर M2 पेंच की अधिकतम लंबाई 50 मिमी हो सकती है, M3 पेंच 100 मिमी हो सकती है, और M4 पेंच 100 मिमी हो सकती है। 150 मिमी कर सकते हैं।एक छोटे मोटर के लिए एक बहुत बड़ा व्यास के साथ एक सीसा पेंच का उपयोग बहुत शक्ति का उपभोग करता है, इसलिए मोटर का चयन करते समय व्यापक विचार किया जाना चाहिए।
4स्लाइडर की सामग्री आम तौर पर प्लास्टिक से बनी होती है, जिसे बनाना आसान और आर्थिक होता है।
जब ग्राहक के पास विशेष उपयोग वातावरण और आवश्यकताएं होती हैं, तो स्लाइडर धातु भागों से भी बनाया जा सकता है।
बेशक, लागत अपेक्षाकृत अधिक होगी, जो स्लाइडर के आकार और आकार के लिए ग्राहक की आवश्यकताओं के अनुसार निर्धारित की जाती है।
