10 मिमी मिनी गियर बॉक्स स्टेपर मोटर डाय10 माइक्रो गियरड स्टेपर मोटर लीड स्क्रू के साथ

10 मिमी मिनी गियरबॉक्स स्टेपर मोटर dia10 लीड शिकंजा के साथ माइक्रो गियर स्टेपर मोटर

वीएसएम10-816जी व्यास 10 एमएम माइक्रो स्टेपर मोटर और 10 * 12 परिशुद्धता धातु कमी गियरबॉक्स संयोजन का उपयोग है, कमी अनुपात ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
मोटर मूल कदम कोण 18 डिग्री है, यानी 20 कदम प्रति मोड़, प्लस मंदी बॉक्स मंदी प्रभाव, अंतिम मोटर घूर्णन कोण संकल्प 0.05 ~ 6 डिग्री तक पहुँच सकते हैं,कई आवश्यकताओं में इस्तेमाल किया जा सकता है
क्षेत्र की घूर्णन स्थिति का सटीक नियंत्रण।
चयन योग्य अनुपात हैं
11:50 1:50 1:60 1:63 1:67 1:67 1:89 1:00 1:110 1:150 1:150 1:172 1:210 1: 250 1:275 1:298 1:380 1:420 1:500 1:600 1:1000, ग्राहक एक ही समय में वेग अनुपात से मेल खाने के लिए विभिन्न उपयोग टोक़ गति आवश्यकताओं के अनुसार कर सकते हैं
स्टेपर मोटर की उचित ड्राइविंग आवृत्ति को देखते हुए गति और टॉर्क का निर्धारण किया जा सकता है।
इस उत्पाद गियर बॉक्स अंतरराष्ट्रीय प्रसंस्करण से संबंधित भागों में सबसे उन्नत उपकरण का उपयोग करता है, इसलिए उच्च परिशुद्धता, उच्च दक्षता, कम शोर और उचित और विश्वसनीय प्रक्रिया का उपयोग,उत्पाद को बेहतर विश्वसनीयता प्रदान करें।
पावर इनपुट भाग और मानक स्टेपर मोटर का उपयोग जांच संरचना, एफपीसी, एफएफसी, पीसीबी केबल और अन्य रूपों के रूप में किया जा सकता है।
मोटर के आउटपुट का एक भाग विभिन्न आउटपुट संरचनाओं में उपयोग किया जा सकता है, जैसे कि सर्कुलर अक्ष, डी अक्ष और वायर रॉड!

SM10-816G गियरबॉक्स स्टेपर मुख्य पैरामीटरः

SM10-816 गियर स्टेपर मोटर आउट ड्राइंगः

SM10-816गियर स्टेपर टॉर्क वक्रः

चूंकि कई गति विकल्प हैं, इसलिए आउटपुट टॉर्क मोटर के टॉर्क * गति अनुपात * दक्षता हो सकता है,और विशिष्ट स्थिति आम तौर पर वास्तविक नमूने का परीक्षण करने के बाद निर्धारित किया जाएगानिम्नलिखित संदर्भ के लिए SM10 स्टेपर मोटर का टोक़ वक्र है।

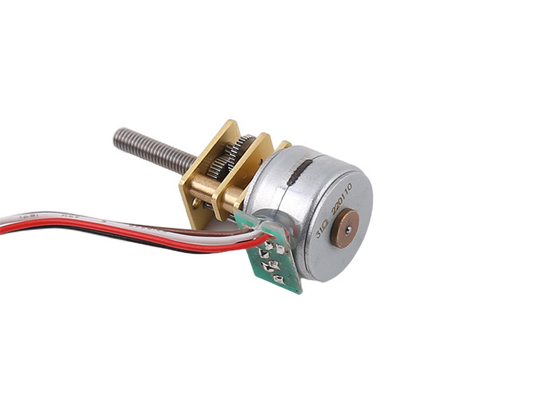

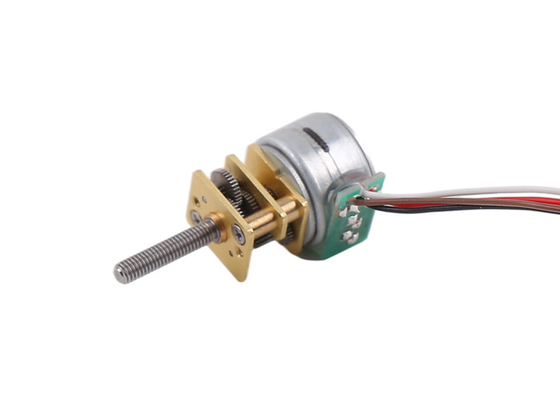

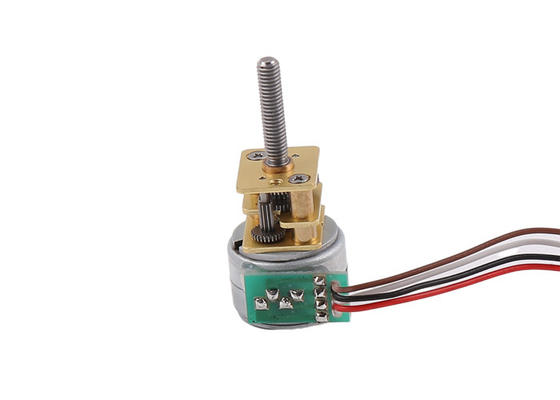

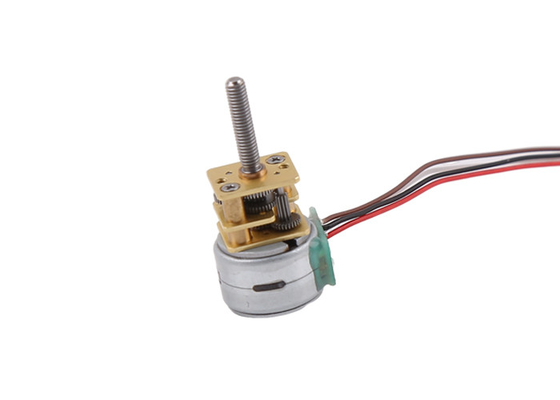

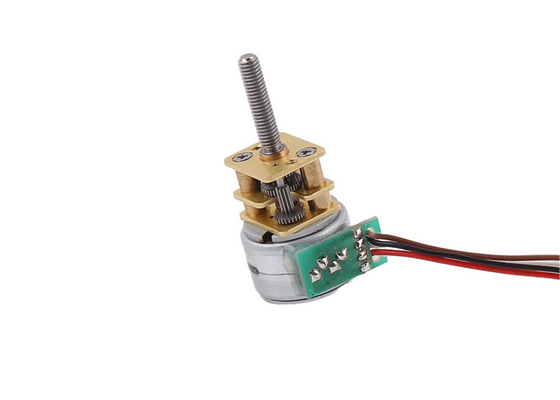

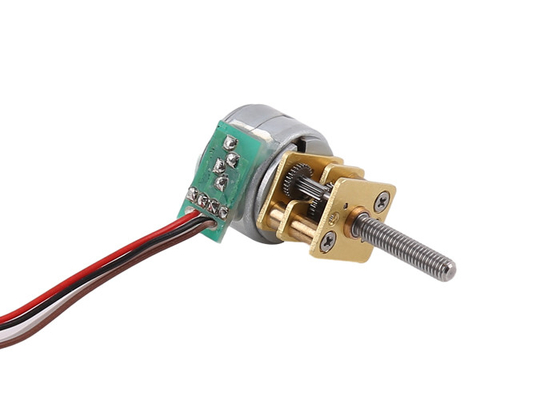

SM10-816 गियर स्टेपर मोटर डिस्प्लेः
