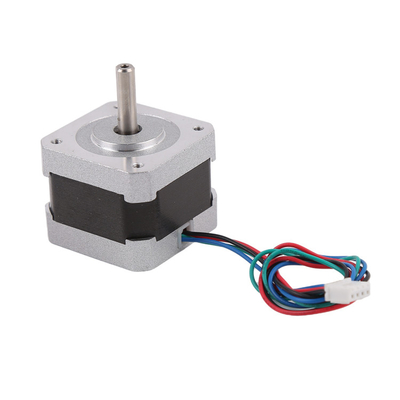

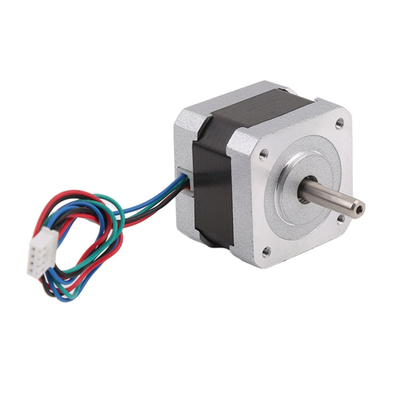

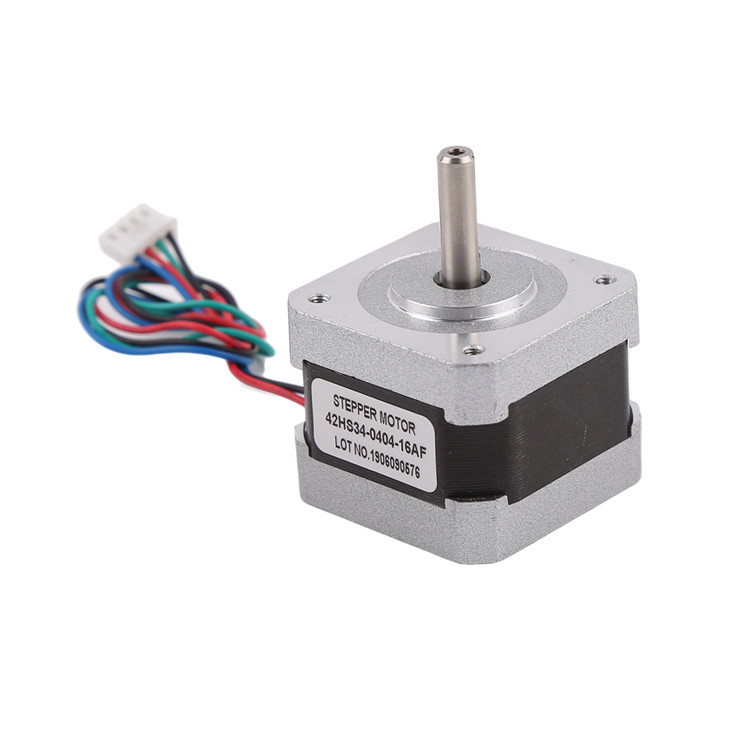

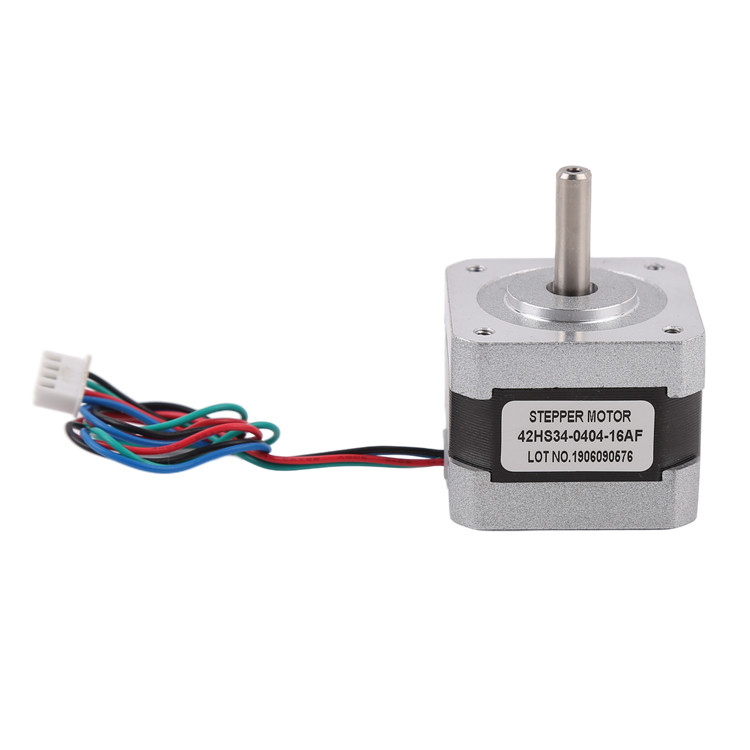

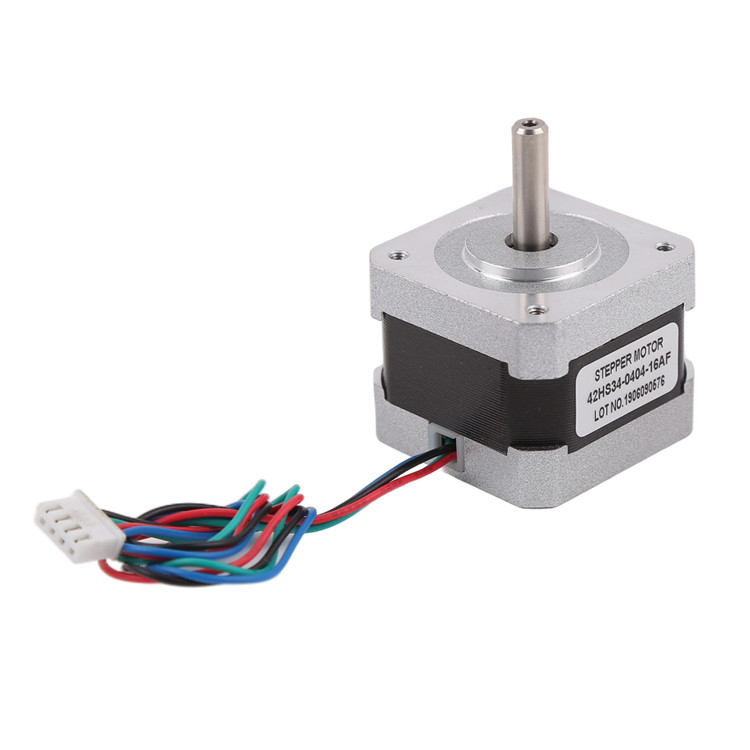

उच्च परिशुद्धता 42 मिमी स्टेपर मोटर NEMA 17 हाइब्रिड स्टेपर मोटर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | 42एचएस |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $8.00 - $15.00 / Units |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | हाइब्रिड स्टेपर मोटर | चरण कोण | 0.9°या 1.8° |
|---|---|---|---|
| मोटर का आकार | 42मिमी(एनईएमए 17) | चरणों की संख्या | 2 चरण (द्विध्रुवीय) |
| वर्तमान मूल्यांकित | 0.4~1.68A/चरण | मोटर की लंबाई | 25~60मिमी |
| न्यूनतम आदेश मात्रा | एक इकाई | ||
| हाई लाइट | NEMA 17 42 मिमी स्टेपर मोटर,हाइब्रिड 42 मिमी स्टेपर मोटर,2 चरण हाइब्रिड स्टेपर मोटर |
||
उत्पाद विवरण
उच्च परिशुद्धता 42 मिमी स्टेपर मोटर NEMA 17 हाइब्रिड स्टेपर मोटर
विवरण
यह एक NEMA 17 42 मिमी व्यास हाइब्रिड स्टेपर मोटर है।
हमारे पास: 20 मिमी, 28 मिमी, 35 मिमी, 39 मिमी, 57 मिमी, 60 मिमी, 86 मिमी, 110 मिमी, 130 मिमी 42 मिमी व्यास के अलावा, इन मोटर्स को गियरबॉक्स के साथ जोड़ा जा सकता है।
मोटर की ऊंचाईः 25 मिमी, 28 मिमी, 34 मिमी, 40 मिमी, 48 मिमी, 60 मिमी, मोटर की ऊंचाई जितनी अधिक होगी, टोक़ उतना ही अधिक होगा, ग्राहक अपनी आवश्यकताओं के अनुसार चुनेंगे।
आवेदन क्षेत्र भी व्यापक हैं, जैसेः रोबोट, औद्योगिक इलेक्ट्रॉनिक स्वचालन उपकरण, चिकित्सा उपकरण, विज्ञापन उपकरण, मुद्रण उपकरण, वस्त्र मशीनरी आदि।
वर्तमान में, हमने 20 से अधिक देशों जैसे यूएसए, जर्मनी, इटली, स्पेन, यूके, मैक्सिको, ब्राजील आदि को निर्यात किया है।
यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
पैरामीटर
|
कदम कोण (°) |
मोटर की लंबाई (मिमी) |
रखरखाव टोक़ (किलो*सेमी) |
वर्तमान /चरण (ए/चरण) |
प्रतिरोध (ओ/अवधि) |
प्रेरण (mH/चरण) |
संख्या लीड |
घुमावदार जड़ता (g*cm2) |
वजन (किलोग्राम) |
| 1.8 | 25 | 1.8 | 0.4 | 24 | 36 | 4 | 20 | 0.15 |
| 1.8 | 28 | 1.5 | 0.5 | 20 | 21 | 4 | 24 | 0.2 |
| 0.9 | 34 | 2.2 | 1.33 | 2.1 | 4.2 | 4 | 35 | 0.22 |
| 1.8 | 34 | 1.6 | 0.95 | 4.2 | 2.5 | 6 | 34 | 0.22 |
| 0.9 | 40 | 2.6 | 1.2 | 3.3 | 3.4 | 6 | 54 | 0.28 |
| 1.8 | 40 | 3.6 | 1.68 | 1.65 | 3.2 | 4 | 54 | 0.28 |
| 0.9 | 48 | 3.17 | 1.2 | 3.3 | 4 | 6 | 68 | 0.38 |
| 1.8 | 48 | 4.4 | 1.68 | 1.65 | 2.8 | 4 | 68 | 0.38 |
| 0.9 | 60 | 5.5 | 1.68 | 1.65 | 5 | 4 | 106 | 0.55 |
| 1.8 | 60 | 5.6 | 1.2 | 6 | 7 | 6 | 102 | 0.55 |
उपरोक्त मापदंड संदर्भ के लिए मानक उत्पाद हैं, मोटर ग्राहक की आवश्यकता के आधार पर अनुकूलित किया जा सकता है।
डिजाइन ड्राइंग
एनईएमए स्टेपर मोटर्स की मूल संरचना
हाइब्रिड स्टेपर मोटर का अनुप्रयोग
हाइब्रिड स्टेपर मोटर्स के उच्च संकल्प के कारण (200 या 400 कदम प्रति मोड़), उनका व्यापक रूप से उच्च परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए उपयोग किया जाता है, जैसेः
थ्रीडी प्रिंटिंग
औद्योगिक नियंत्रण (सीएनसी, स्वचालित फ्रिलिंग मशीन, कपड़ा मशीनरी)
कंप्यूटर परिधीय उपकरण
पैकिंग मशीन
और अन्य स्वचालित प्रणालियों को उच्च परिशुद्धता नियंत्रण की आवश्यकता होती है।
आवेदन हाइब्रिड स्टेपर मोटर के बारे में नोट्स
अनुकूलन सेवा
मोटर के डिजाइन को ग्राहक की आवश्यकता के आधार पर समायोजित किया जा सकता है जिसमें शामिल हैंः
मोटर के व्यासः हम 6 मिमी, 8 मिमी, 10 मिमी, 15 मिमी और 20 मिमी व्यास मोटर है
कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, और उच्च प्रतिरोध के साथ, मोटर का नामित वोल्टेज अधिक होता है।
ब्रैकेट डिजाइन/लीड स्क्रू की लंबाईः यदि ग्राहक ब्रैकेट को लंबा/छोटा बनाना चाहता है, तो विशेष डिजाइन जैसे कि माउंटिंग छेद के साथ, इसे समायोजित किया जा सकता है।
पीसीबी + केबल + कनेक्टरः पीसीबी का डिजाइन, केबल की लंबाई और कनेक्टर पिच सभी समायोज्य हैं, यदि ग्राहकों को आवश्यकता हो तो उन्हें एफपीसी में बदल दिया जा सकता है।
लीड टाइम
यदि हमारे पास स्टॉक में नमूने हैं, तो हम 3 दिनों में नमूने भेज सकते हैं।
यदि हमारे पास स्टॉक में नमूने नहीं हैं, तो हमें उन्हें उत्पादन करने की आवश्यकता है, उत्पादन का समय लगभग 20 कैलेंडर दिन है।
बड़े पैमाने पर उत्पादन के लिए, लीड समय आदेश मात्रा पर निर्भर करता है।
भुगतान विधि और भुगतान की शर्तें
नमूने के लिए, आम तौर पर हम पेपैल या अलीबाबा स्वीकार करते हैं।
बड़े पैमाने पर उत्पादन के लिए, हम टी/टी भुगतान स्वीकार करते हैं।
नमूने के लिए, हम उत्पादन से पहले पूर्ण भुगतान एकत्र करते हैं।
बड़े पैमाने पर उत्पादन के लिए, हम उत्पादन से पहले 50% अग्रिम भुगतान स्वीकार कर सकते हैं, और शिपमेंट से पहले शेष 50% भुगतान एकत्र कर सकते हैं।
हम सहयोग के बाद आदेश 6 से अधिक बार, हम अन्य भुगतान की शर्तों जैसे A / S (देखने के बाद) पर बातचीत कर सकते हैं
अक्सर पूछे जाने वाले प्रश्न
1नमूने के लिए सामान्य वितरण समय कितना है? बैक-एंड बड़े आदेश के लिए वितरण समय कितना है?
नमूना आदेश का नेतृत्व समय लगभग 15 दिन है, बड़े पैमाने पर आदेश का नेतृत्व समय 25-30 दिन है।
2क्या आप कस्टम सेवाएं स्वीकार करते हैं?
हम मोटर पैरामीटर, सीसा तार प्रकार, बाहर शाफ्ट आदि सहित उत्पादों अनुकूलित स्वीकार करते हैं।
3क्या इस मोटर में एन्कोडर जोड़ना संभव है?
इस प्रकार के मोटर के लिए, हम मोटर पहनने टोपी पर एन्कोडर जोड़ सकते हैं।
