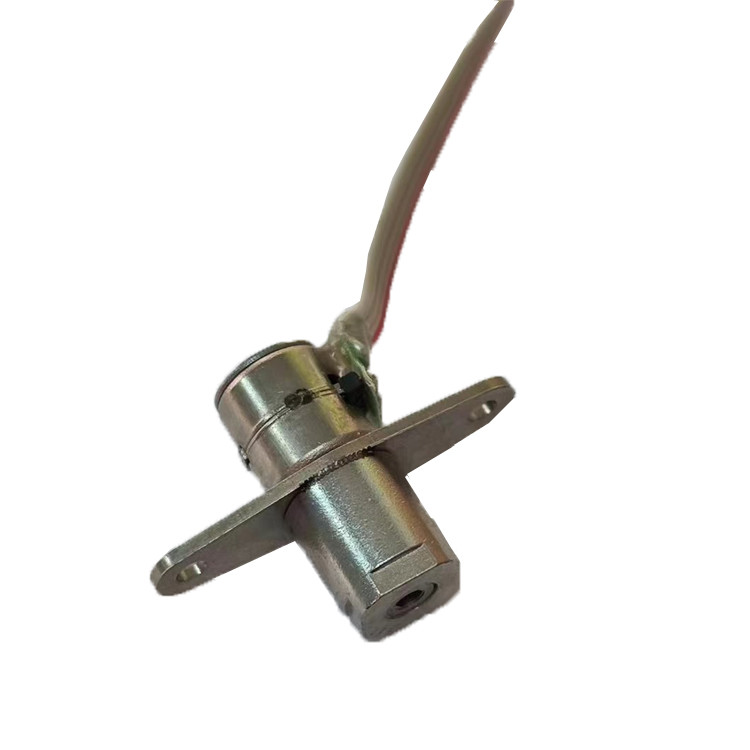

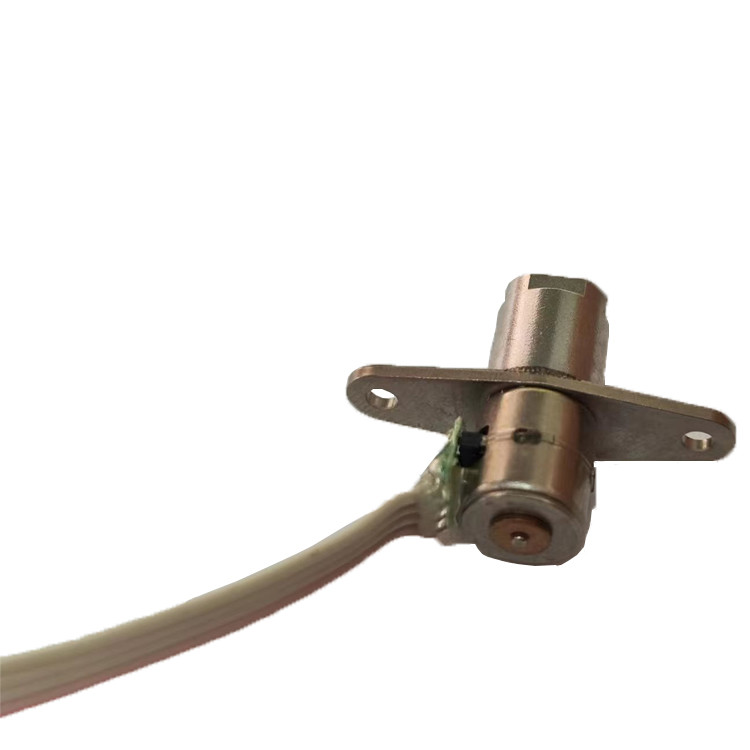

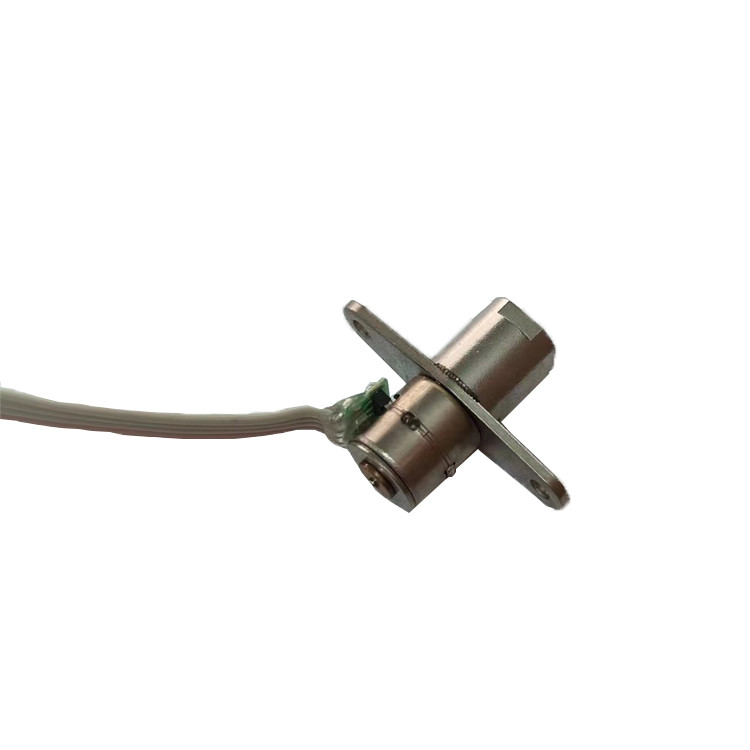

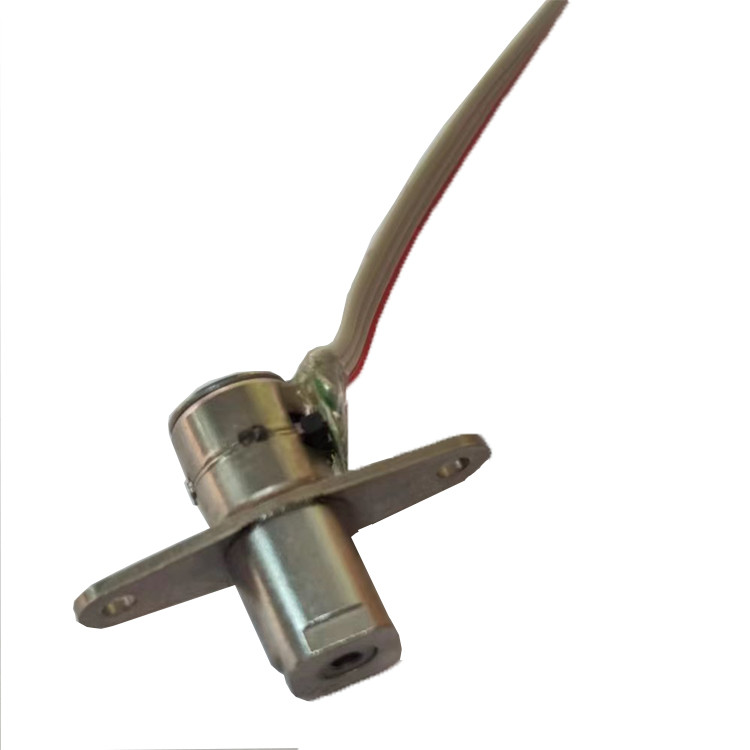

8 मिमी स्टेपर मोटर ग्रह गियरबॉक्स एमआईएम तकनीक के साथ छोटे आकार
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | SM08PG |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $5-$15/unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | 8एमएम स्टेपर मोटर | चरण कोण | 18 डिग्री/20 |
|---|---|---|---|
| चरणों की संख्या | 2 चरण (द्विध्रुवीय) | नामित वोल्टेज | 5 वी डीसी |
| क्वायल प्रतिरोध | 14Ω/चरण | गियरबॉक्स प्रकार | ग्रहों का गियरबॉक्स |
| गियर अनुपात | 20:1 | ||
| हाई लाइट | ग्रह गियरबॉक्स 8 मिमी स्टेपर मोटर,एमआईएम 8 मिमी स्टेपर मोटर,एमआईएम प्लैनेटरी गियरबॉक्स स्टेपर मोटर |
||
उत्पाद विवरण
8 मिमी स्टेपर मोटर प्लैनेटरी गियरबॉक्स एमआईएम तकनीक के साथ छोटा आकार
विवरण
यह मोटर 8 मिमी व्यास की स्टेपर मोटर है जिसके ऊपर ग्रह गियरबॉक्स है।
गियरबॉक्स पर दो स्तर हैं, पहला स्तर गियर अनुपात 4 है:1, और दूसरे स्तर पर गियर अनुपात 5:1, इस प्रकार कुल अनुपात 4*5=20 हैः1
अगर ग्राहकों को लगता है कि यह बहुत अधिक स्थान लेता है, तो हम इसे भविष्य में बड़े पैमाने पर उत्पादन के लिए हटा सकते हैं, और यह मोटर के मापदंडों को प्रभावित नहीं करता है।

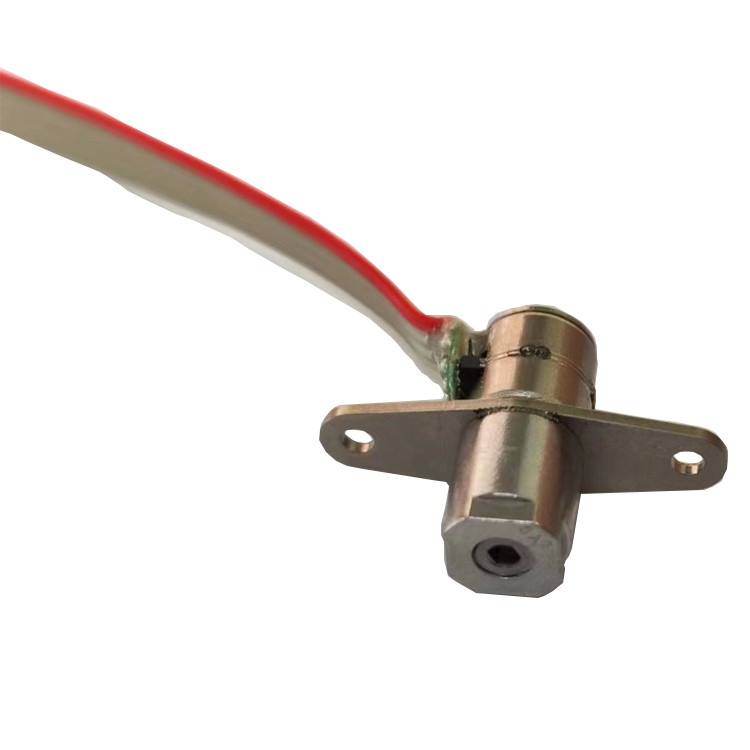

इस मोटर में आउटपुट शाफ्ट नहीं है, इसके बजाय इसमें एक अंधा छेद है।
ग्राहक एक आउटपुट शाफ्ट डिजाइन कर सकते हैं, जिसका अंत अंधेरे छेद में फिट होता है, और फिर इसे अंदर डाल सकते हैं। यह एक नियमित आउटपुट शाफ्ट के बराबर होगा।
पैरामीटर
| मॉडल नं. | SM08PG |
| मोटर का व्यास | 8 मिमी |
| ड्राइव वोल्टेज | 5 वी डीसी |
| कॉइल प्रतिरोध | 14Ω±10%/चरण |
| चरणों की संख्या | 2 चरण (द्विध्रुवीय) |
| कदम का कोण | 18 डिग्री/20 |
| गियरबॉक्स का प्रकारः | ग्रह गियरबॉक्स |
| गियर अनुपात | 20:1 |
डिजाइन ड्राइंग
ग्रह गियरबॉक्स (MIM तकनीक) के बारे में
यह ग्रह गियरबॉक्स विशेष रूप से माइक्रो इलेक्ट्रॉनिक उत्पादों जैसे मोबाइल फोन, कैमरा और अन्य छोटे आकार के उत्पादों को डिजाइन करने के लिए डिज़ाइन किया गया है।
यह एक 2 स्तरीय गियरबॉक्स है, और गियर और अन्य घटक अंदर धातु इंजेक्शन मोल्डिंग तकनीक (एमआईएम तकनीक) से बने हैं।
एमआईएम प्रौद्योगिकी इंजेक्शन विधि का उपयोग धातु के भागों का उत्पादन करने के लिए, जिस तरह से हम इंजेक्शन मोल्ड के साथ प्लास्टिक का उत्पादन करते हैं। यह छोटे आकार के साथ उच्च परिशुद्धता धातु भागों का उत्पादन कर सकते हैं और उच्च परिशुद्धता,जो एक मिनी आकार गियरबॉक्स के लिए महत्वपूर्ण है.
लेकिन एमआईएम तकनीक का उपकरण महंगा है, इसलिए इसकी ऑर्डर मात्रा अधिक है। अन्यथा प्रत्येक टुकड़े पर लागत बहुत लंबी है। इसलिए एमआईएम की न्यूनतम आदेश मात्रा अधिक है,औसत लागत को कम करने के लिए.
गियर वाले स्टेपर मोटर्स के बारे में
1मानक स्टेपर मोटर का पावर इनपुट भाग एफपीसी, एफएफसी, पीसीबी केबल आदि के रूप में उपलब्ध है।
2. आउटपुट शाफ्ट के लिए, हमारे पास दो अलग-अलग प्रकार के मानक शाफ्ट हैंः डी शाफ्ट और स्क्रू शाफ्ट। यदि एक विशेष अक्ष प्रकार की आवश्यकता है, तो हम इसे अनुकूलित भी कर सकते हैं, लेकिन अतिरिक्त अनुकूलन लागत है।
3.8 मिमी व्यास के स्थायी चुंबक स्टेपर मोटर के साथ 10*8 मिमी गियर बॉक्स। गियर बॉक्स में उच्च परिशुद्धता, उच्च दक्षता और कम शोर है, जो उत्पाद को अच्छी विश्वसनीयता देता है।
आवेदन
गियर स्टेपर मोटर्स, व्यापक रूप से स्मार्ट घर, व्यक्तिगत देखभाल, घरेलू उपकरण उपकरण, स्मार्ट चिकित्सा उपकरण, स्मार्ट रोबोट, स्मार्ट रसद, स्मार्ट कार, संचार उपकरण में उपयोग किया जाता है,स्मार्ट पहनने योग्य उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, कैमरा उपकरण और अन्य उद्योग।
अनुकूलन सेवा
1. कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, प्रतिरोध जितना अधिक होगा, मोटर का नामित वोल्टेज उतना ही अधिक होगा।
2ब्रैकेट डिजाइन/स्लाइडर लंबाईः यदि ग्राहक लंबे या छोटे ब्रैकेट चाहते हैं, तो विशेष डिजाइन हैं, जैसे कि माउंटिंग छेद, यह समायोज्य है।
3स्लाइडर डिजाइनः वर्तमान स्लाइडर पीतल का है, इसे लागत बचाने के लिए प्लास्टिक से बदला जा सकता है
4पीसीबी + केबल + कनेक्टरः पीसीबी डिजाइन, केबल की लंबाई, कनेक्टर पिच समायोज्य हैं, ग्राहक की आवश्यकता के अनुसार एफपीसी के साथ प्रतिस्थापित किया जा सकता है।
लीड टाइम और पैकेजिंग जानकारी
नमूनों के लिए नेतृत्व समयः
स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)
नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर
पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
शिपिंग विधि
नमूने और हवाई शिपिंग के लिए, हम फेडेक्स/टीएनटी/यूपीएस/डीएचएल का उपयोग करते हैं।एक्सप्रेस सेवा के लिए 5 से 12 दिन)
समुद्री शिपिंग के लिए, हम अपने शिपिंग एजेंट का उपयोग करते हैं, और शंघाई बंदरगाह से जहाज।(45 ~ 70 दिनों के लिए समुद्री शिपिंग)
अक्सर पूछे जाने वाले प्रश्न
अक्सर पूछे जाने वाले प्रश्न
1. स्टेपर मोटर कैसे वक्र घातीय नियंत्रण गति का उपयोग करने के लिए?
घातीय वक्र, सॉफ्टवेयर प्रोग्रामिंग में, कंप्यूटर मेमोरी में संग्रहीत पहले गणना की गई समय स्थिरांक, चयन की ओर इशारा करने वाला कार्य। आमतौर पर,गतिवर्धक मोटर को पूरा करने के लिए त्वरण और मंदी का समय 300ms या उससे अधिक हैयदि आप बहुत कम त्वरण और विलंबता समय का उपयोग करते हैं, तो अधिकांश स्टेपर मोटर्स के लिए, स्टेपर मोटर्स के उच्च गति घूर्णन को प्राप्त करना मुश्किल होगा।
2स्टेपर मोटर्स के लिए आम तौर पर कौन से गियरबॉक्स लगाए जाते हैं?
स्टेपर मोटर्स को प्लैनेटरी रिड्यूसर, वर्म गियर रिड्यूसर, समानांतर गियर रिड्यूसर और फिलामेंट गियर रिड्यूसर जैसे रिड्यूसर के साथ इकट्ठा किया जाता है।
