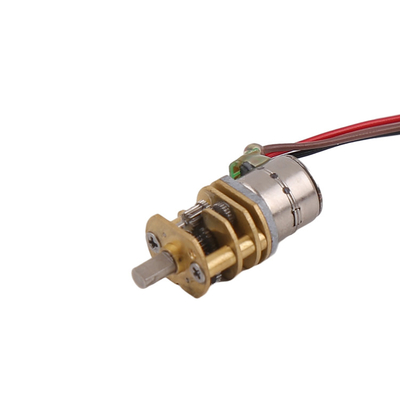

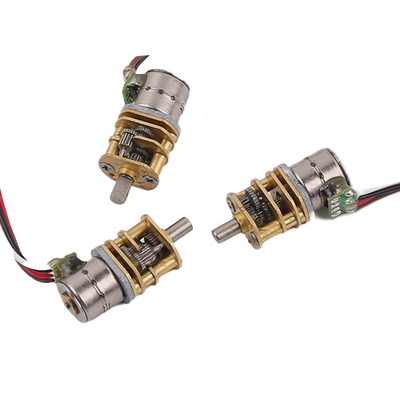

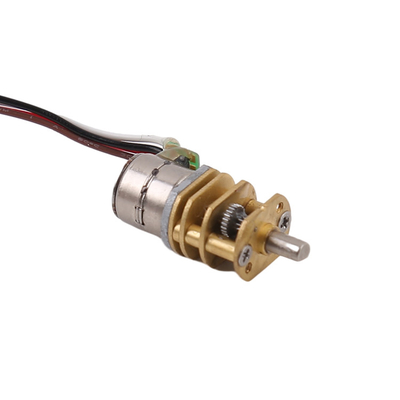

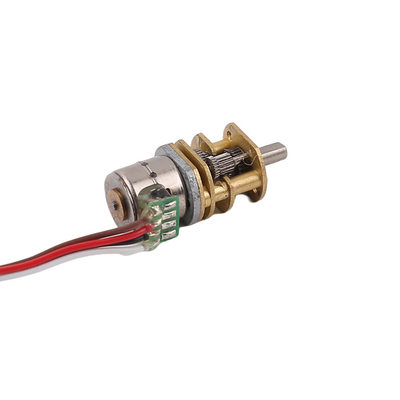

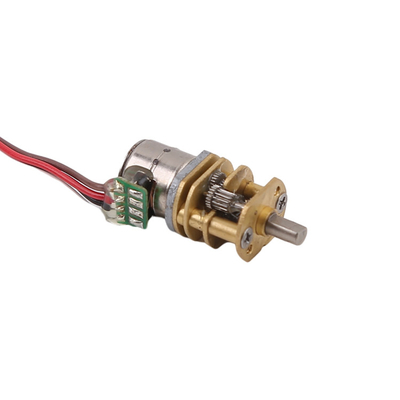

8 मिमी मिनी पीएम स्टेपर मोटर 10 मिमी * 8 मिमी गियरबॉक्स के साथ 18 डिग्री चरण कोण डी-अक्ष या एम 3 पेंच
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Vic-Tech |
| प्रमाणन | RoHS |
| मॉडल संख्या | SM08-GB10 |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $5~7/unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | द्विध्रुवी | कदम कोणः | 18 डिग्री |
|---|---|---|---|
| चरणों की संख्या | 2 चरण | लीड स्क्रू प्रकारः | डी-अक्ष या एम3 पेंच |
| क्वायल प्रतिरोध | 25Ω/चरण | ओईएम और ओडीएम सेवा | उपलब्ध |
| न्यूनतम आदेश मात्राः | एक इकाई | ||
| प्रमुखता देना | 8 मिमी मिनी पीएम स्टेपर मोटर,8 मिमी गियरबॉक्स पीएम स्टेपर मोटर,एम3 स्क्रू गियरबॉक्स स्टेपर मोटर |
||
उत्पाद विवरण
8 मिमी मिनी पीएम स्टेपर मोटर 10 मिमी * 8 मिमी गियरबॉक्स के साथ 18 डिग्री स्टेप एंगल डी-अक्ष या एम 3 पेंच
विवरण
यह 8 मिमी व्यास की लघु चरण मोटर 8 मिमी * 10 मिमी सटीक धातु गियरबॉक्स के साथ संयुक्त है।
मोटर का मूल कदम कोण 18 डिग्री है, अर्थात 20 कदम प्रति मोड़। गियरबॉक्स के मंदी प्रभाव के साथ, मोटर का अंतिम घूर्णन कोण संकल्प 1.8 ~ 0 तक पहुंच सकता है।072 डिग्री, जो घूर्णन स्थिति के सटीक नियंत्रण की आवश्यकता वाले कई क्षेत्रों में इस्तेमाल किया जा सकता है।
हमारे पास 1:20,1:50,1100 1:250 गियर अनुपात आप से चुनने के लिए के लिए, विशेष आवश्यकताओं के लिए अनुकूलित करने के अलावा कमी अनुपात.मोटर का मोर्टम जितना अधिक होगा, मोटर की गति उतनी ही धीमी होगी।ग्राहक मोर्टार की गति के उपयोग की विभिन्न आवश्यकताओं के अनुसार गति अनुपात को समायोजित कर सकते हैं, और साथ ही,गति और टोक़ निर्धारण प्राप्त करने के लिए उचित स्टेपर मोटर ड्राइव आवृत्ति दी गईकृपया आदेश देने से पहले गियर अनुपात की पुष्टि करें।
ग्राहक गियर स्पीड के अनुपात को टोरेंट स्पीड का उपयोग करने की विभिन्न आवश्यकताओं के अनुसार मेल खा सकते हैं, और गियरबॉक्स में 1:2 - 1:1000 गियर अनुपात है जिसे ग्राहक चुन सकते हैं।
पैरामीटर
| मॉडल नं. | SM08-GB10 |
| मोटर का व्यास | 8 मिमी गियर स्टेपर मोटर |
| ड्राइव वोल्टेज | 3 वी डीसी |
| कॉइल प्रतिरोध | 25Ω±10%/चरण |
| चरणों की संख्या | दो चरण |
| कदम का कोण | 18°/चरण |
| ड्राइविंग मोड | 2-2 |
| कनेक्टर का प्रकार | Molex51021-0400 (1.25 मिमी पिच) |
| गियरबॉक्स का प्रकार | GB10 (10*8mm) |
| गियर अनुपात | 201 ~ 350:1 |
| आउटपुट शाफ्ट | डी शाफ्ट/लीड स्क्रू शाफ्ट |
| अधिकतम प्रारंभ आवृत्ति | 800 हर्ट्ज ((मिनट) |
| अधिकतम प्रतिक्रिया आवृत्ति | 1000 हर्ट्ज ((मिनट) |
| खींच-बाहर-टॉर्क | 2g*cm ((400PPS) |
| दक्षता | 58% से 80% |
डिजाइन ड्राइंग
GB10 गियरबॉक्स पैरामीटर
| गियर अनुपात | 20:1 | 50:1 | 100:1 | 250:1 |
| सटीक अनुपात | 20.313 | 50.312 | 99.531 | 249.943 |
| दांत संख्या | 14 | 14 | 14 | 14 |
| गियर स्तर | 3 | 5 | 5 | 5 |
| दक्षता | ७१% | 58% | 58% | 58% |
गियर वाले स्टेपर मोटर्स के बारे में
1मानक स्टेपर मोटर का पावर इनपुट भाग एफपीसी, एफएफसी, पीसीबी केबल आदि के रूप में उपलब्ध है।
2. आउटपुट शाफ्ट के लिए, हमारे पास दो अलग-अलग प्रकार के मानक शाफ्ट हैंः डी शाफ्ट और स्क्रू शाफ्ट। यदि एक विशेष अक्ष प्रकार की आवश्यकता है, तो हम इसे अनुकूलित भी कर सकते हैं, लेकिन अतिरिक्त अनुकूलन लागत है।
3.8 मिमी व्यास के स्थायी चुंबक स्टेपर मोटर के साथ 10*8 मिमी गियर बॉक्स। गियर बॉक्स में उच्च परिशुद्धता, उच्च दक्षता और कम शोर है, जो उत्पाद को अच्छी विश्वसनीयता देता है।
GB10 गियरबॉक्स के बारे में
1कृमि गियरबॉक्स की दक्षता 58%~71% है।
2गियरबॉक्स में प्रासंगिक भागों को संसाधित करने के लिए दुनिया के सबसे उन्नत उपकरण का उपयोग किया जाता है, इसलिए उच्च परिशुद्धता, उच्च दक्षता, कम शोर,और उचित और विश्वसनीय प्रौद्योगिकी उत्पाद अच्छी विश्वसनीयता है.
3. GB10 गियर बॉक्स के आउटपुट शाफ्ट में ग्राहकों के लिए चुनने के लिए डी शाफ्ट और स्क्रू शाफ्ट है। निम्न चित्र के रूप मेंः
आवेदन
गियर स्टेपर मोटर्स, व्यापक रूप से स्मार्ट घर, व्यक्तिगत देखभाल, घरेलू उपकरण उपकरण, स्मार्ट चिकित्सा उपकरण, स्मार्ट रोबोट, स्मार्ट रसद, स्मार्ट कार, संचार उपकरण में उपयोग किया जाता है,स्मार्ट पहनने योग्य उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, कैमरा उपकरण और अन्य उद्योग।
अनुकूलन सेवा
1. कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, प्रतिरोध जितना अधिक होगा, मोटर का नामित वोल्टेज उतना ही अधिक होगा।
2ब्रैकेट डिजाइन/स्लाइडर लंबाईः यदि ग्राहक लंबे या छोटे ब्रैकेट चाहते हैं, तो विशेष डिजाइन हैं, जैसे कि माउंटिंग छेद, यह समायोज्य है।
3स्लाइडर डिजाइनः वर्तमान स्लाइडर पीतल का है, इसे लागत बचाने के लिए प्लास्टिक से बदला जा सकता है
4पीसीबी + केबल + कनेक्टरः पीसीबी डिजाइन, केबल की लंबाई, कनेक्टर पिच समायोज्य हैं, ग्राहक की आवश्यकता के अनुसार एफपीसी के साथ प्रतिस्थापित किया जा सकता है।
लीड टाइम और पैकेजिंग जानकारी
नमूनों के लिए नेतृत्व समयः
स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)
नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर
पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
शिपिंग विधि
नमूने और हवाई शिपिंग के लिए, हम फेडेक्स/टीएनटी/यूपीएस/डीएचएल का उपयोग करते हैं।एक्सप्रेस सेवा के लिए 5 से 12 दिन)
समुद्री शिपिंग के लिए, हम अपने शिपिंग एजेंट का उपयोग करते हैं, और शंघाई बंदरगाह से जहाज।(45 ~ 70 दिनों के लिए समुद्री शिपिंग)
अक्सर पूछे जाने वाले प्रश्न
1.क्या आप एक निर्माता हैं?
हाँ, हम एक कारखाना हैं, और हम मुख्य रूप से स्टेपर मोटर्स का उत्पादन करते हैं।
2.आपका कारखाना कहाँ स्थित है? क्या हम आपके कारखाने का दौरा कर सकते हैं?
हमारा कारखाना चंगझोउ, जियांगसू में स्थित है। हाँ, आप हमें यात्रा करने के लिए बहुत स्वागत कर रहे हैं।
3क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
नहीं, हम निःशुल्क नमूने प्रदान नहीं करते हैं. ग्राहक निःशुल्क नमूने के साथ उचित व्यवहार नहीं करेंगे.
4शिपिंग की लागत का भुगतान कौन करता है? क्या मैं अपने शिपिंग खाते का उपयोग कर सकता हूँ?
ग्राहक शिपिंग लागत के लिए भुगतान करते हैं। हम आपको शिपिंग लागत उद्धृत करेंगे।
यदि आपको लगता है कि आपके पास शिपिंग का सस्ता/अधिक सुविधाजनक तरीका है, तो हम आपके शिपिंग खाते का उपयोग कर सकते हैं।
5.आपके MOQ क्या है? मैं एक मोटर आदेश कर सकते हैं?
हमारे पास MOQ नहीं है, और आप केवल एक टुकड़ा नमूना ऑर्डर कर सकते हैं।
लेकिन हम आपको सलाह देते हैं कि आप थोड़ा और ऑर्डर करें, बस अगर आपके परीक्षण के दौरान मोटर क्षतिग्रस्त हो जाती है, और आपके पास बैक-अप हो सकता है।
6.हम एक नई परियोजना विकसित कर रहे हैं, क्या आप अनुकूलन सेवा प्रदान करते हैं? क्या हम एक गोपनीय अनुबंध पर हस्ताक्षर कर सकते हैं?
हमारे पास स्टेपर मोटर उद्योग में 20 से अधिक वर्षों का अनुभव है।
हमने कई परियोजनाएं विकसित की हैं, हम डिजाइन ड्राइंग से उत्पादन तक पूर्ण सेट अनुकूलन प्रदान कर सकते हैं।
हमें विश्वास है कि हम आपको अपनी स्टेपर मोटर परियोजना के लिए कुछ सलाह/सुझाव दे सकते हैं।
यदि आप गोपनीय मुद्दों के बारे में चिंतित हैं, तो हाँ, हम एक NDA अनुबंध पर हस्ताक्षर कर सकते हैं।
7क्या आप ड्राइवर बेचते हैं? क्या आप उन्हें बनाते हैं?
हाँ, हम ड्राइवर बेचते हैं. वे केवल अस्थायी नमूना परीक्षण के लिए उपयुक्त हैं, बड़े पैमाने पर उत्पादन के लिए उपयुक्त नहीं.
हम ड्राइवरों का उत्पादन नहीं करते, हम केवल स्टेपर मोटर्स का उत्पादन करते हैं
