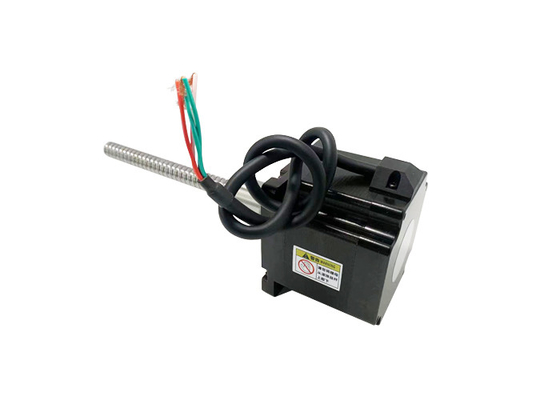

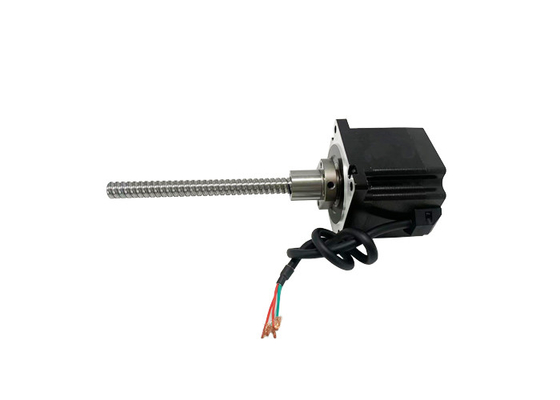

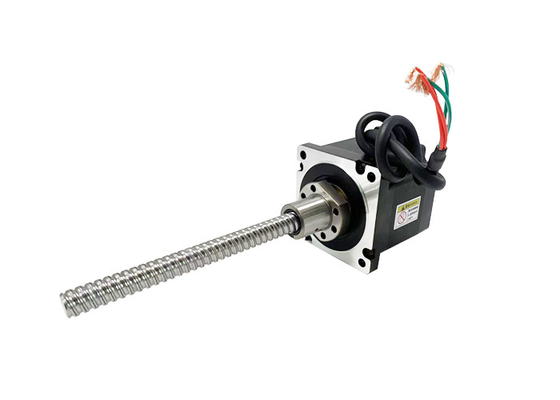

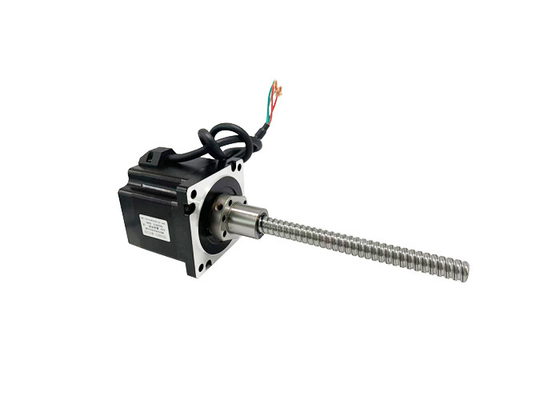

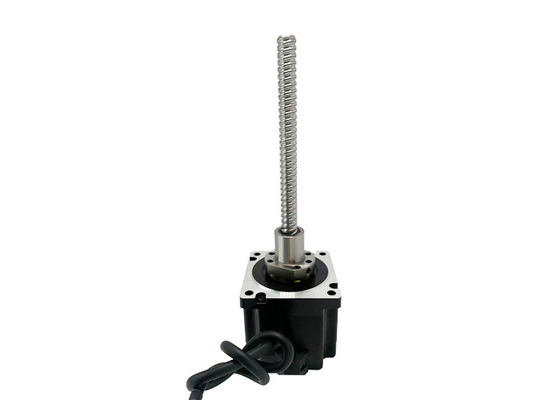

नेमा 34 (86मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल 4 लीड वायर वोल्टेज 3/4.8V करंट 6A
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | वीएसएम86बीएसएचएसएम |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $114~$200/Unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 86 मिमी | चरण कोण | 1.8 डिग्री |
|---|---|---|---|
| वोल्टेज (वी) | 3/4.8 | वर्तमान (ए) | 6 |
| प्रतिरोध (ओम) | 0.5 / 0.8 | प्रेरण (एमएच) | 4 / 8.5 |
| मुख्य तार | 4 | शहर | Changzhou |
उत्पाद विवरण
नेमा 34 (86 मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल 4 लीड वायर्स वोल्टेज 3/4.8V करंट 6A
नेमा 34 (86 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, बॉल स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन, सीई और रोएचएस प्रमाणित।
गेंद पेंच स्टेपर मोटर गेंद पेंच के उपयोग के साथ, रैखिक आंदोलन के लिए घूर्णी गति परिवर्तित करता है; गेंद पेंच व्यास और सीसा के विभिन्न संयोजन है,विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए.
बॉल स्क्रू स्टेपर मोटर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च परिशुद्धता रैखिक आंदोलन, लंबे जीवन, उच्च दक्षता की आवश्यकता होती है, जैसे औद्योगिक स्वचालन, अर्धचालक उपकरण, आदि।
थिंकरमोशन 30N से 2400N तक लोड रेंज और विभिन्न ग्रेड (C7, C5, C3) के बॉल स्क्रू स्टेपर मोटर (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) की पूरी श्रृंखला प्रदान करता है।
अनुकूलन अनुरोध के अनुसार संसाधित किया जा सकता है, जैसे पेंच लंबाई और पेंच अंत, नट, चुंबकीय ब्रेक, एन्कोडर, आदि।
विवरण:
|
उत्पाद का नाम |
86 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर |
|
मॉडल |
VSM86BSHSM |
|
प्रकार |
हाइब्रिड स्टेपर मोटर |
|
कदम कोण |
1.8° |
|
वोल्टेज (V) |
3 / 48 |
|
वर्तमान (A) |
6 |
|
प्रतिरोध (ओहम्स) |
0.5 / 0.8 |
|
प्रेरण (mH) |
4 / 85 |
| सीसा के तार | 4 |
|
मोटर की लंबाई (मिमी) |
76 / 114 |
| परिवेश का तापमान | -20°C ~ +50°C |
| तापमान में वृद्धि | 80K अधिकतम. |
| डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
| मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान/ चरण (A) |
प्रतिरोध/ चरण (Ω) |
प्रेरणता/ चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन घ) |
मोटर की लंबाई L (मिमी) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
VSM86BSHSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
कृपया हमें अधिक गेंद शिकंजा विनिर्देशों के लिए संपर्क करें.
VSM86BSHSMBall नट 1605 रूपरेखा ड्राइंगः
VSM86BSHSMBall नट 1610 का रूपरेखा चित्रः
VSM86BSHSMBall नट 1616 का रूपरेखा चित्रः
गति और जोर वक्रः
86 सीरीज 76 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
86 श्रृंखला 114 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||||
| 5 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 16 | 8 | 16 | 24 | 32 | 40 | 48 | 56 | 64 | 72 | 80 |
परीक्षण की स्थितिःहेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
आवेदन के क्षेत्र:
अर्धचालक विनिर्माण:अर्धचालक उद्योग में, परिशुद्धता और विश्वसनीयता महत्वपूर्ण हैं। 86 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर अर्धचालक विनिर्माण उपकरण में अनुप्रयोग पाते हैं, जैसे कि वेफर हैंडलिंग सिस्टम,तार बांधने वाली मशीनें, और सटीक संरेखण प्रणाली। वे आवश्यक स्थिति सटीकता और अर्धचालक निर्माण प्रक्रियाओं के लिए आवश्यक चिकनी गति नियंत्रण प्रदान करते हैं।
पैकेजिंग और लेबलिंग मशीनरीःपैकेजिंग और लेबलिंग उद्योगों को अक्सर कुशल और विश्वसनीय पैकेजिंग प्रक्रियाओं के लिए उच्च गति और सटीक स्थिति की आवश्यकता होती है।86 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर्स पैकेजिंग मशीनों में पाया जा सकता हैपैकेज या लेबल के सटीक आंदोलन और पोजिशनिंग सुनिश्चित करने के लिए, लेबल आवेदक और कार्टनिंग सिस्टम।
स्वचालित परीक्षण और माप उपकरण:परीक्षण और माप अनुप्रयोगों में, सटीक डेटा अधिग्रहण और परीक्षण के लिए सटीक स्थिति और नियंत्रित गति आवश्यक है।स्वचालित परीक्षण उपकरण (एटीई) में हाइब्रिड गेंद पेंच स्टेपर मोटर का उपयोग किया जाता है, समन्वय मापने की मशीनें (सीएमएम), और अन्य मापने के उपकरण जांच, सेंसर, या परीक्षण घटकों की सटीक और दोहराए जाने योग्य स्थिति प्राप्त करने के लिए।
औद्योगिक स्वचालन और रोबोटिक्स:औद्योगिक स्वचालन सटीक गति नियंत्रण और पोजिशनिंग पर निर्भर करता है। 86 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर्स विभिन्न स्वचालित प्रणालियों में एक महत्वपूर्ण भूमिका निभाते हैं, जिसमें असेंबली लाइनें,सामग्री संभालने वाले रोबोट, स्वचालित निर्देशित वाहन (एजीवी) और रोबोटिक हथियार। वे सटीकता के साथ दोहराए जाने वाले कार्यों को करने के लिए आवश्यक टोक़, सटीकता और विश्वसनीयता प्रदान करते हैं।
लेजर काटने और उत्कीर्णन प्रणालीःलेजर कटिंग और उत्कीर्णन मशीनों को उच्च सटीकता के साथ जटिल डिजाइन बनाने के लिए सटीक और नियंत्रित आंदोलन की आवश्यकता होती है।हाइब्रिड गेंद पेंच स्टेपर मोटर्स लेजर सिर की गति ड्राइव करने के लिए इन प्रणालियों में इस्तेमाल कर रहे हैं, काटने या उत्कीर्णन प्रक्रियाओं के दौरान चिकनी और सटीक आंदोलन सुनिश्चित करता है।
पैकेजिंग और सामग्री के संचालनःपैकेजिंग, सॉर्टिंग और सामग्री हैंडलिंग से जुड़े अनुप्रयोगों में, 86 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग कन्वेयर सिस्टम, इंडेक्सिंग टेबल और रोबोटिक बाहों में किया जाता है।ये मोटर्स पैकेज या सामग्रियों की सटीक स्थिति और नियंत्रित आंदोलन की अनुमति देते हैं, कुशल और विश्वसनीय हैंडलिंग संचालन सुनिश्चित करता है।
स्वचालित वितरण प्रणाली:वितरण अनुप्रयोगों, जैसे कि चिपकने वाला वितरण, तरल भरने, या सटीक खुराक, तरल पदार्थों या पदार्थों के सटीक और नियंत्रित वितरण की आवश्यकता होती है।हाइब्रिड गेंद पेंच स्टेपर मोटर्स स्थिति और प्रवाह दर को नियंत्रित करने के लिए स्वचालित वितरण प्रणालियों में नियोजित कर रहे हैं, सटीक और सुसंगत वितरण परिणाम सुनिश्चित करना।
लाभः
उत्कृष्ट स्थिति निर्धारण सटीकता:हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स बॉल स्क्रू तंत्र की अंतर्निहित विशेषताओं के कारण उत्कृष्ट स्थिति सटीकता प्रदान करते हैं।गेंद शिकंजा विधानसभा कम से कम प्रतिक्रिया और उच्च दोहराव प्रदान करता है, मोटर शाफ्ट की सटीक स्थिति सुनिश्चित करता है। यह सटीकता उन अनुप्रयोगों में महत्वपूर्ण है जिनमें सटीक गति नियंत्रण और स्थिति की आवश्यकता होती है, जैसे सीएनसी मशीनें, 3 डी प्रिंटर,और स्वचालित निरीक्षण प्रणाली.
स्व-लॉकिंग क्षमताःहाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का एक महत्वपूर्ण लाभ उनकी स्व-लॉकिंग क्षमता है। बॉल स्क्रू तंत्र में उच्च यांत्रिक दक्षता है,निरंतर शक्ति की आवश्यकता के बिना मोटर को अपनी स्थिति बनाए रखने की अनुमति देता हैयह सुविधा उन अनुप्रयोगों में लाभकारी है जहां मोटर सक्रिय रूप से संचालित नहीं होने पर स्थिति को बनाए रखना या अवांछित आंदोलन को रोकना आवश्यक है।
उच्च टोक़ घनत्व:86 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स उच्च टोक़ घनत्व प्रदान करते हैं, जिससे उन्हें अपने आकार के लिए पर्याप्त टोक़ आउटपुट प्रदान करने की अनुमति मिलती है।यह उन अनुप्रयोगों में फायदेमंद है जहां उच्च टोक़ क्षमताओं वाले कॉम्पैक्ट मोटर्स की आवश्यकता होती है, जैसे रोबोटिक जोड़, औद्योगिक हेरफेरकर्ता और उच्च टोक़ गति नियंत्रण प्रणाली।
चौड़ी गति सीमाःहाइब्रिड बॉल स्क्रू स्टेपर मोटर्स उच्च टोक़ अनुप्रयोगों के लिए कम गति से लेकर तेजी से पोजिशनिंग कार्यों के लिए उच्च गति तक, गति की एक विस्तृत श्रृंखला पर काम कर सकते हैं।वे सटीक गति नियंत्रण प्राप्त कर सकते हैं और ऑपरेटिंग रेंज भर में स्थिरता बनाए रख सकते हैं, उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जिन्हें बहुमुखी गति क्षमताओं की आवश्यकता होती है, जैसे कि पिक-एंड-प्लेस सिस्टम, स्वचालित असेंबली लाइनें और कपड़ा मशीनरी।
उपयोग में आसान और लागत प्रभावी:हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स स्थापित करने और उपयोग करने में अपेक्षाकृत आसान हैं। वे एक ओपन-लूप नियंत्रण प्रणाली में काम करते हैं, जो एन्कोडर जैसे अतिरिक्त फीडबैक उपकरणों की आवश्यकता को समाप्त करते हैं।यह समग्र प्रणाली डिजाइन को सरल बनाता है और बंद-लूप सर्वो प्रणालियों की तुलना में लागत को कम करता हैस्टेपर मोटर नियंत्रण आमतौर पर पल्स और दिशा संकेतों के माध्यम से प्राप्त किया जाता है, जिससे नियंत्रण प्रणालियों के साथ एकीकरण सीधा हो जाता है।
उच्च विश्वसनीयता और स्थायित्व:हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स अपनी उच्च विश्वसनीयता और स्थायित्व के लिए जाने जाते हैं। बॉल स्क्रू तंत्र चिकनी और सुसंगत गति प्रदान करता है, पहनने को कम करता है और मोटर के जीवनकाल को बढ़ाता है।अतिरिक्त, वे कठिन अनुप्रयोगों में विश्वसनीय संचालन सुनिश्चित करते हुए, स्टेप्स को रोकने या खोने के लिए कम प्रवण हैं।
कम रखरखावःअपने मजबूत डिजाइन और विश्वसनीय प्रदर्शन के साथ, 86 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स को न्यूनतम रखरखाव की आवश्यकता होती है। बॉल स्क्रू असेंबली आमतौर पर चिकनाई और सील होती है,बार-बार रखरखाव कार्य जैसे कि पुनः-चिकन या पुनर्मूल्यांकन की आवश्यकता को कम करना.
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
