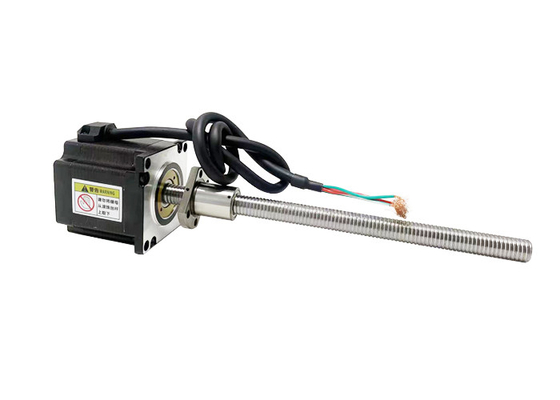

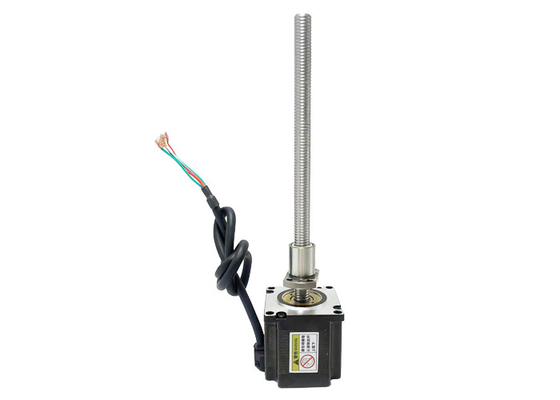

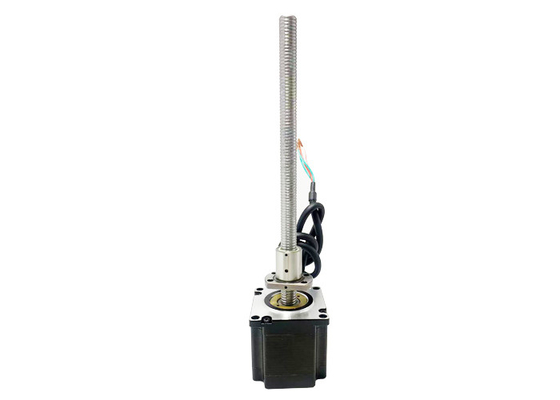

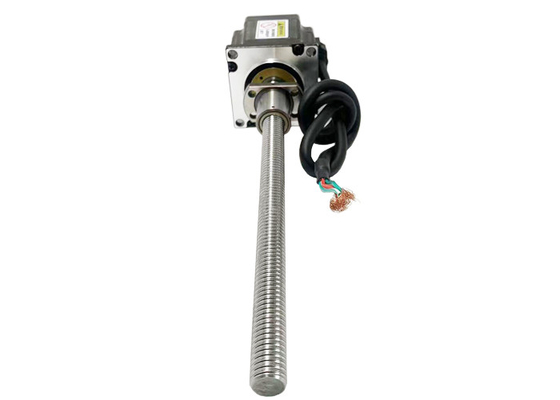

मेडिकल डायग्नोस्टिक उपकरण के लिए नेमा 23 (57 मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल 4 लीड तार
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | वीएसएम57बीएसएचएसएम |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $85~$200/Unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 57 मिमी | चरण कोण | 1.8 डिग्री |
|---|---|---|---|
| वोल्टेज (वी) | 2.3/3/3.1/3.8 | वर्तमान (ए) | 3/4 |
| प्रतिरोध (ओम) | 0.75/1/0.78/0.95 | प्रेरण (एमएच) | 2.5/4.5/3.3/4.5 |
| मुख्य तार | 4 | शहर | Changzhou |
उत्पाद विवरण
नेमा 23 (57 मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल 4 मेडिकल डायग्नोस्टिक उपकरण के लिए लीड वायर्स
नेमा 23 (57 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, बॉल स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन, सीई और रोएचएस प्रमाणित।
बड़ी भार क्षमता, कम कंपन, कम शोर, तेज गति, तेज प्रतिक्रिया, सुचारू संचालन, लंबा जीवन, उच्च स्थिति सटीकता (±0.005 मिमी तक)
विवरण:
|
उत्पाद का नाम |
57 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर |
|
मॉडल |
VSM57BSHSM |
|
प्रकार |
हाइब्रिड स्टेपर मोटर |
|
कदम कोण |
1.8° |
|
वोल्टेज (V) |
2.3 / 3 / 3.1 / 38 |
|
वर्तमान (A) |
3 / 4 |
|
प्रतिरोध (ओहम्स) |
0.75 / 1 / 0.78 / 0.95 |
|
प्रेरण (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
| सीसा के तार | 4 |
|
मोटर की लंबाई (मिमी) |
45 / 55 / 65 / 75 |
| परिवेश का तापमान | -20°C ~ +50°C |
| तापमान में वृद्धि | 80K अधिकतम. |
| डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
| मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान चरण (A) |
प्रतिरोध चरण (Ω) |
प्रेरण चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन घ) |
मोटर की लंबाई L (मिमी) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
VSM57BSHSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
कृपया हमें अधिक गेंद शिकंजा विनिर्देशों के लिए संपर्क करें.
VSM57BSHSMBall नट 1202 रूपरेखा ड्राइंगः
VSM57BSHSMBall नट 1205 का रूपरेखा चित्रः
VSM57BSHSMBall नट 1210 का रूपरेखा चित्रः
गति और जोर वक्रः
57 श्रृंखला 45 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
57 श्रृंखला 55 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
परीक्षण की स्थितिःहेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
57 श्रृंखला 65 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
57 श्रृंखला 75 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
परीक्षण की स्थितिःहेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
आवेदन के क्षेत्र:
चिकित्सा निदान उपकरण:57 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग चिकित्सा नैदानिक उपकरणों जैसे इमेज स्कैनर, सीटी स्कैनर, एक्स-रे उपकरण, एमआरआई उपकरण आदि में किया जा सकता है।उनकी उच्च सटीक स्थिति नियंत्रण और स्थिरता चिकित्सा छवि अधिग्रहण और प्रसंस्करण के दौरान सटीक आंदोलन और स्थिति को सक्षम करती है.
जीवन विज्ञान उपकरण:जीवन विज्ञान अनुसंधान और प्रयोग में, 57 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग स्वचालित तरल पदार्थ हैंडलिंग प्रणालियों, उच्च-प्रभावी स्क्रीनिंग उपकरण, सेल संस्कृति उपकरणों,जीन अनुक्रमणिकाइन मोटर्स की उच्च सटीकता और विश्वसनीयता उन्हें प्रयोगात्मक उपकरणों में सटीक गति और स्थिति नियंत्रण की मांग को पूरा करने में सक्षम बनाती है।
रोबोटिक्स:57 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का व्यापक रूप से रोबोटिक्स में संयुक्त ड्राइव, रोबोटिक आर्म गति और सटीक स्थिति के लिए उपयोग किया जाता है। इन मोटर्स की विशेषता उच्च टोक़,उच्च संकल्प और कम शोर रोबोटिक्स अनुप्रयोगों में सटीक गति और नियंत्रण की मांग को पूरा करने के लिए.
लेजर उपकरण:57 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग लेजर उपकरण में फोकस समायोजन, पैनिंग टेबल और ऑप्टिकल पथ नियंत्रण जैसे कार्यों के लिए किया जा सकता है।इसकी उच्च परिशुद्धता स्थिति नियंत्रण और स्थिरता यह सटीक ध्यान केंद्रित और लेजर बीम की स्थिति का एहसास करने के लिए सक्षम बनाता है.
विश्लेषणात्मक उपकरण:विभिन्न प्रकार के प्रयोगशाला विश्लेषणात्मक उपकरणों में, 57 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग स्वचालित नमूना प्रसंस्करण, नमूना खिला प्रणाली, तरल क्रोमैटोग्राफ,गैस क्रोमैटोग्राफइन मोटर्स की उच्च सटीक गति और स्थिर प्रदर्शन प्रयोगशाला विश्लेषण की सटीकता और दक्षता में सुधार में महत्वपूर्ण भूमिका निभाते हैं।
अर्धचालक और इलेक्ट्रॉनिक उत्पादन उपकरण:57 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर्स का उपयोग अर्धचालक और इलेक्ट्रॉनिक उत्पादन उपकरण में सटीक स्थिति और स्वचालन नियंत्रण के लिए किया जाता है। उदाहरण के लिए,वे अर्धचालक चिप परीक्षण उपकरण में इस्तेमाल किया जा सकता है, पैकेजिंग मशीन, सतह माउंट तकनीक, मुद्रित सर्किट बोर्ड निर्माण और अन्य क्षेत्रों में उच्च गति, उच्च परिशुद्धता और विश्वसनीय गति नियंत्रण प्रदान करने के लिए।
गैर मानक स्वचालन उपकरण और विभिन्न प्रकार के स्वचालन उपकरण:57 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर्स गैर मानक स्वचालन उपकरण और स्वचालित उत्पादन लाइनों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं। वे पोजिशनिंग उपकरण में इस्तेमाल किया जा सकता है,स्वतः संयोजन प्रणालीवे विभिन्न क्षेत्रों में स्वचालन आवश्यकताओं को पूरा करने के लिए सटीक स्थिति नियंत्रण और विश्वसनीय गति प्रदर्शन प्रदान करते हैं।
लाभः
उच्च टोक़-इनेरशिया अनुपातःहाइब्रिड बॉल स्क्रू स्टेपर मोटर्स में उच्च टोक़-टू-इनेरशिया अनुपात होता है, जिसका अर्थ है कि वे अपने आकार और वजन के सापेक्ष महत्वपूर्ण टोक़ आउटपुट प्रदान कर सकते हैं।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जिनके लिए कॉम्पैक्ट फॉर्म फैक्टर में उच्च टोक़ की आवश्यकता होती है, जैसे रोबोटिक्स, सीएनसी मशीनें और स्वचालन प्रणाली।
उच्च त्वरण और मंदीःये मोटर्स तेजी से त्वरण और विलंब करने में सक्षम हैं, जिससे त्वरित और सटीक आंदोलन की अनुमति मिलती है।रोटर की कम जड़ता और उच्च टोक़ आउटपुट मोटर को नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करने में सक्षम बनाता है, जिसके परिणामस्वरूप तेजी से स्टार्ट-स्टॉप समय और समग्र सिस्टम प्रदर्शन में सुधार होता है।
चिकनी माइक्रोस्टेपिंगःहाइब्रिड बॉल स्क्रू स्टेपर मोटर्स माइक्रोस्टेपिंग ऑपरेशन के लिए उपयुक्त हैं, जो बेहतर रिज़ॉल्यूशन और चिकनी गति नियंत्रण की अनुमति देता है।माइक्रोस्टेपिंग प्रत्येक पूर्ण चरण को छोटे उप-चरणों में विभाजित करता है, कदम आकार को कम करने और कंपन, शोर और अनुनाद प्रभाव को कम करने के लिए। यह सुविधा विशेष रूप से उन अनुप्रयोगों में फायदेमंद है जिनके लिए चिकनी और सटीक गति की आवश्यकता होती है,जैसे 3 डी प्रिंटर और रैखिक पोजिशनिंग सिस्टम.
कम प्रतिक्रिया:इन मोटर्स में बॉल स्क्रू तंत्र बैकलैश को कम करने में मदद करता है, जो रोटर और भार के बीच खेल या रिक्ति है। कम बैकलैश सटीक स्थिति और दोहराव सुनिश्चित करता है,चूंकि दिशाओं को बदलने या पीछे की ओर जाने पर गति का न्यूनतम नुकसान होता हैयह उन अनुप्रयोगों के लिए महत्वपूर्ण है जिनमें सटीक और दोहराए जाने योग्य पोजिशनिंग की आवश्यकता होती है, जैसे कि पिक-एंड-प्लेस मशीन और ऑप्टिकल सिस्टम।
उच्च गतिशील प्रतिक्रियाःहाइब्रिड स्टेपर मोटर और बॉल स्क्रू तंत्र का संयोजन उच्च गतिशील प्रतिक्रिया की अनुमति देता है, जिसका अर्थ है कि मोटर नियंत्रण संकेत में परिवर्तनों का तेजी से और सटीक रूप से पालन कर सकता है।यह प्रतिक्रियाशीलता उन अनुप्रयोगों के लिए आवश्यक है जिनमें गति में तेजी से परिवर्तन शामिल हैं, दिशा, या स्थिति, जैसे कि उच्च गति वाले मशीनिंग और गतिशील गति नियंत्रण प्रणाली।
थर्मल दक्षता:हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स को अच्छी थर्मल दक्षता के लिए डिज़ाइन किया गया है, जिससे ऑपरेशन के दौरान प्रभावी गर्मी अपव्यय की अनुमति मिलती है।यह ओवरहीटिंग को रोकने में मदद करता है और स्थिर मोटर प्रदर्शन सुनिश्चित करता है, लंबे समय तक उपयोग या मांग वाले अनुप्रयोगों में भी।
लागत प्रभावी समाधान:हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स उच्च परिशुद्धता और टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए एक लागत प्रभावी समाधान प्रदान करते हैं। अधिक जटिल और महंगी सर्वो मोटर प्रणालियों की तुलना में,हाइब्रिड स्टेपर मोटर्स प्रदर्शन के बीच संतुलन प्रदान करते हैंवे अक्सर उन अनुप्रयोगों के लिए पसंदीदा विकल्प होते हैं जहां गुणवत्ता और प्रदर्शन पर समझौता किए बिना लागत एक महत्वपूर्ण कारक है।
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
