नेमा 23 (57 मिमी) हाइब्रिड स्टेपर मोटर, बाइपोलर, 4-लीड, एसीएमई लीड स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन।
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | वीएसएम57एचएसएम |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $40~$94/Unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 57 मिमी | चरण कोण | 1.8 डिग्री |
|---|---|---|---|
| वोल्टेज (वी) | 2.3/3/3.1/3.8 | वर्तमान (ए) | 3/4 |
| प्रतिरोध (ओम) | 0.75/1/0.78/0.95 | प्रेरण (एमएच) | 2.5/4.5/3.3/4.5 |
| मुख्य तार | 4 | शहर | Changzhou |
उत्पाद विवरण
नेमा 23 (57 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, ACME लीड स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन।

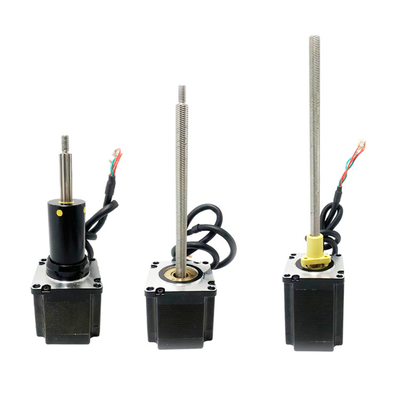

यह 57 मिमी हाइब्रिड स्टेपर मोटर तीन प्रकारों में उपलब्ध हैः बाहरी संचालित, पार-अक्ष, और पार-फिक्स्ड-अक्ष। आप अपनी विशिष्ट आवश्यकताओं के अनुसार चुन सकते हैं।
यह मोटर 20 मिमी, 28 मिमी, 35 मिमी, 42 मिमी, 57 मिमी, 86 मिमी के आकार में उपलब्ध है
कदम की लंबाई, 0.001524mm~0.127mm
प्रदर्शन अधिकतम धक्का 240 किलोग्राम तक, कम तापमान वृद्धि, कम कंपन, कम शोर, लंबा जीवन (5 मिलियन चक्र तक), उच्च स्थिति सटीकता (±0.01 मिमी तक)
विवरण:
|
उत्पाद का नाम |
57 मिमी हाइब्रिड स्टेपर मोटर |
|
मॉडल |
VSM57HSM |
|
प्रकार |
हाइब्रिड स्टेपर मोटर |
|
कदम कोण |
1.8° |
|
वोल्टेज (V) |
2.3 / 3 / 3.1 / 38 |
|
वर्तमान (A) |
3/4 |
|
प्रतिरोध (ओहम्स) |
0.75 / 1 / 0.78 / 0.95 |
|
प्रेरण (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
| सीसा के तार | 4 |
|
मोटर की लंबाई (मिमी) |
45 / 55 / 65 / 75 |
| परिवेश का तापमान | -20°C ~ +50°C |
| तापमान में वृद्धि | 80K अधिकतम. |
| डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
| मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान चरण (A) |
प्रतिरोध चरण (Ω) |
प्रेरण चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन घ) |
मोटर की लंबाई L (मिमी) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
लीड स्क्रू विनिर्देश और प्रदर्शन मापदंडः
|
व्यास (मिमी) |
सीसा (मिमी) |
कदम (मिमी) |
स्व-लॉकिंग बल को बंद करें (एन) |
| 9.525 | 1.27 | 0.00635 | 800 |
| 9.525 | 2.54 | 0.0127 | 300 |
| 9.525 | 5.08 | 0.0254 | 90 |
| 9.525 | 10.16 | 0.0508 | 30 |
| 9.525 | 25.4 | 0.127 | 6 |
नोटः अधिक सीसा शिकंजा विनिर्देशों के लिए, कृपया हमसे संपर्क करें।

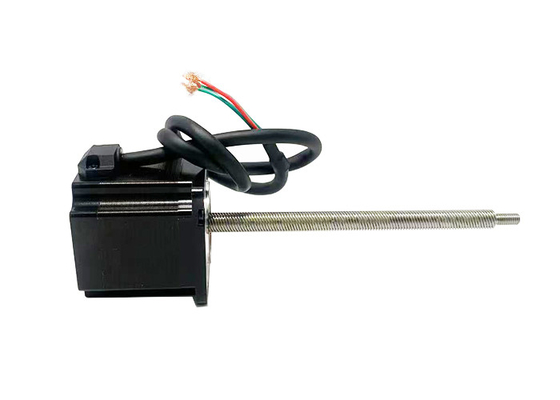

VSM57HSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है

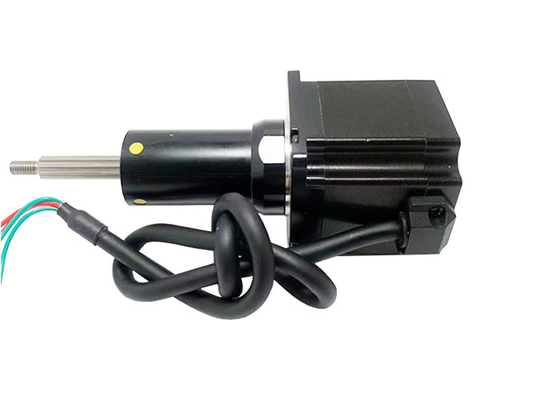

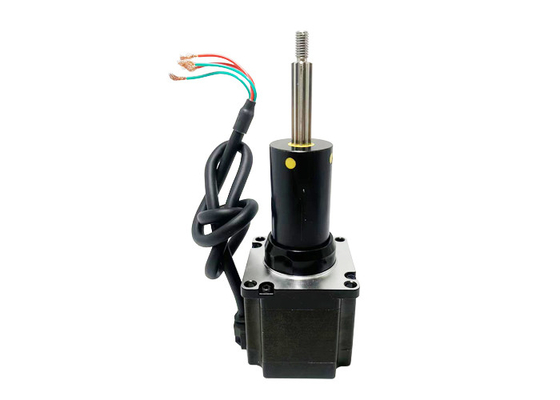

57 मिमी हाइब्रिड स्टेपर मोटर्स कैप्टिव मोटर के मानक रूपरेखा ड्राइंगः
नोट्स:
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
|
स्ट्रोक एस (मिमी) |
आयाम A (मिमी) |
आयाम B (मिमी) | |||
| L = 45 | L = 55 | L = 65 | L = 75 | ||
| 12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
| 19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
| 25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
| 31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
| 38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
| 50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
| 63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |

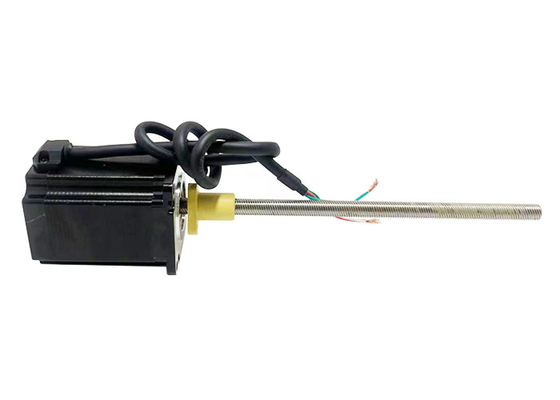

57 मिमी हाइब्रिड स्टेपर मोटर मानक के माध्यम से तय मोटर रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
गति और जोर वक्रः
57 श्रृंखला 45 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र (Φ9.525 मिमी लीड पेंच)
57 श्रृंखला 55 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र (Φ9.525 मिमी लीड पेंच)
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
परीक्षण की स्थितिः
हेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
57 श्रृंखला 65 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र (Φ9.525 मिमी लीड पेंच)
57 श्रृंखला 75 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र (Φ9.525 मिमी लीड पेंच)
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
परीक्षण की स्थितिः
हेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
आवेदन के क्षेत्र:
थ्रीडी प्रिंटिंगः57 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग 3 डी प्रिंटर में प्रिंट हेड की स्थिति और आंदोलन को नियंत्रित करने के लिए व्यापक रूप से किया जाता है।
सीएनसी मशीन टूल्स:कंप्यूटर संख्यात्मक नियंत्रण (सीएनसी) मशीन टूल्स में, 57 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग सटीक मशीनिंग संचालन के लिए काटने के उपकरण की गति को नियंत्रित करने के लिए किया जाता है।
स्वचालन उपकरण:57 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग विभिन्न प्रकार के स्वचालन उपकरणों में किया जा सकता है, जैसे स्वचालित पैकेजिंग मशीन, स्वचालित छँटाई प्रणाली, स्वचालित असेंबली लाइन आदि।आंदोलन और स्थिति को नियंत्रित करने के लिए.
वस्त्र मशीनरी:वस्त्र उद्योग में 57 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग वस्त्र प्रक्रिया की सटीकता और स्थिरता सुनिश्चित करने के लिए स्पिनिंग मशीनों, loom और अन्य उपकरणों को नियंत्रित करने के लिए किया जा सकता है।
चिकित्सा उपकरण:57 मिमी हाइब्रिड स्टेपर मोटर्स का व्यापक रूप से चिकित्सा उपकरण जैसे चिकित्सा सिरिंज पंप, चिकित्सा रोबोट, छवि स्कैनिंग उपकरण आदि में सटीक स्थिति नियंत्रण और गति नियंत्रण के लिए उपयोग किया जाता है।
रोबोटिक्स:57 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग विभिन्न प्रकार के रोबोटिक्स अनुप्रयोगों में किया जाता है, जिनमें औद्योगिक रोबोट, सेवा रोबोट, सहयोगी रोबोट आदि शामिल हैं, सटीक गति और हेरफेर के लिए।
स्वचालित गोदाम प्रणालीःस्वचालित गोदाम और रसद प्रणालियों में, 57 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग कन्वेयर बेल्ट, लिफ्ट,स्टैकर क्रेन और अन्य उपकरण वस्तुओं की सटीक स्थिति और हैंडलिंग प्राप्त करने के लिए.
ये 57mm हाइब्रिड स्टेपर मोटर्स के कुछ विशिष्ट अनुप्रयोग हैं, और वास्तव में वे व्यापक रूप से कई अन्य क्षेत्रों में उपयोग किए जाते हैं, जिसमें प्रिंटिंग उपकरण, सुरक्षा प्रणाली,परिशुद्धता उपकरण, और इसी तरह।
लाभः
उच्च टोक़-आकार अनुपातःअपने कॉम्पैक्ट आकार के बावजूद, 57 मिमी हाइब्रिड स्टेपर मोटर्स उच्च टोक़ आउटपुट प्रदान कर सकते हैं। यह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थान सीमित है, लेकिन उच्च टोक़ की आवश्यकता होती है।
ओपन-लूप नियंत्रणःहाइब्रिड स्टेपर मोटर्स एक ओपन-लूप कंट्रोल सिस्टम में काम कर सकते हैं, जिसका अर्थ है कि उन्हें एन्कोडर जैसे स्थिति प्रतिक्रिया उपकरणों की आवश्यकता नहीं होती है।यह नियंत्रण प्रणाली को सरल बनाता है और कुल लागत को कम करता है.
सटीक स्थितिःहाइब्रिड स्टेपर मोटर्स अपने अंतर्निहित चरण संकल्प के कारण सटीक स्थिति क्षमता प्रदान करते हैं। वे छोटी वृद्धि में आगे बढ़ सकते हैं, सटीक स्थिति और दोहराव की अनुमति देते हैं।
सुचारू संचालन:हाइब्रिड स्टेपर मोटर्स सुचारू संचालन प्राप्त कर सकते हैं, खासकर जब माइक्रोस्टेपिंग तकनीकों के साथ संचालित होते हैं। माइक्रोस्टेपिंग प्रत्येक चरण को छोटे उप-चरणों में विभाजित करता है,जिसके परिणामस्वरूप अधिक चिकनी गति और कम कंपन होता है.
त्वरित प्रतिक्रिया समयःहाइब्रिड स्टेपर मोटर्स में तेज प्रतिक्रिया समय होता है, जिससे तेजी से त्वरण और मंदी होती है। यह विशेषता गतिशील और चुस्त आंदोलनों की आवश्यकता वाले अनुप्रयोगों के लिए फायदेमंद है।
उच्च विश्वसनीयता और स्थायित्वःहाइब्रिड स्टेपर मोटर्स अपनी मजबूती और विश्वसनीयता के लिए जाने जाते हैं। उनके पास एक लंबा परिचालन जीवन, कम रखरखाव आवश्यकताएं हैं, और कठोर परिचालन स्थितियों का सामना कर सकते हैं।
लागत प्रभावी समाधान:सर्वो मोटर्स जैसी अन्य गति नियंत्रण प्रौद्योगिकियों की तुलना में, हाइब्रिड स्टेपर मोटर्स आम तौर पर अधिक लागत प्रभावी समाधान प्रदान करते हैं।वे प्रदर्शन और किफायतीता के बीच एक अच्छा संतुलन प्रदान करते हैं.
सरल एकीकरण:हाइब्रिड स्टेपर मोटर्स व्यापक रूप से उपलब्ध हैं और विभिन्न ड्राइव इलेक्ट्रॉनिक्स और नियंत्रण प्रणालियों के साथ संगत हैं। उन्हें विभिन्न प्रकार की मशीनरी और स्वचालन सेटअप में आसानी से एकीकृत किया जा सकता है।
ऊर्जा दक्षताःहाइब्रिड स्टेपर मोटर्स केवल जब वे गति में होते हैं तो बिजली की खपत करते हैं, जिससे वे ऊर्जा कुशल होते हैं। जब वे स्थिर होते हैं, तो उन्हें निरंतर शक्ति की आवश्यकता नहीं होती है, जिससे समग्र ऊर्जा बचत में योगदान मिलता है।
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
