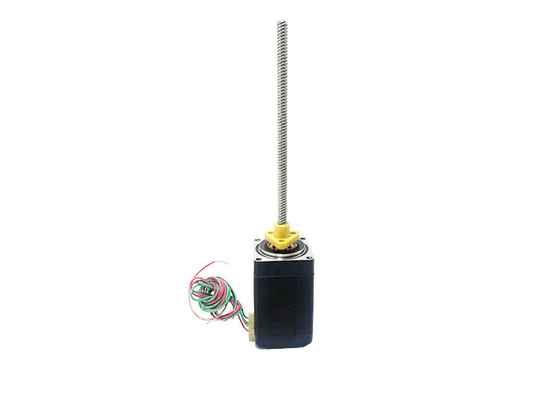

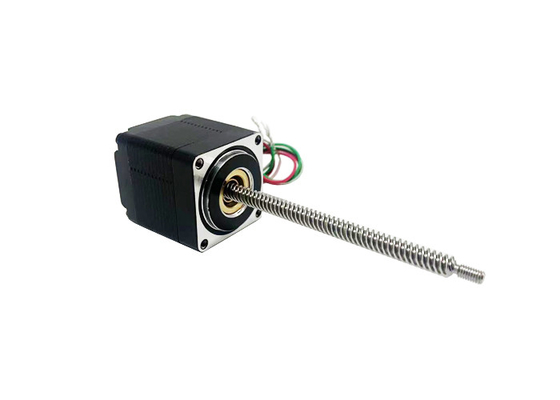

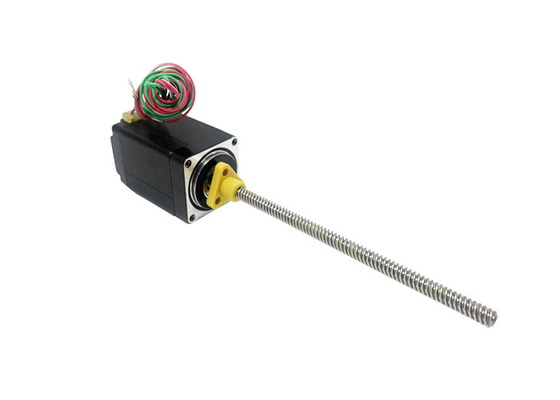

नेमा 11 (28 मिमी) हाइब्रिड स्टेपर मोटर, बाइपोलर, 4-लीड, एसीएमई लीड स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन।
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | वीएसएम28एचएसएम |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $31~$80/Unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 28 मिमी | चरण कोण | 1.8 डिग्री |
|---|---|---|---|
| वोल्टेज (वी) | 2.1/3.7 | वर्तमान (ए) | 1 |
| प्रतिरोध (ओम) | 2.1/3.7 | प्रेरण (एमएच) | 1.5/2.3 |
| मुख्य तार | 4 | शहर | Changzhou |
उत्पाद विवरण
नेमा 11 (28 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, ACME लीड स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन।

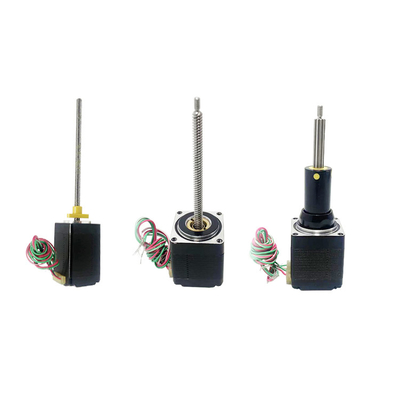

यह 28 मिमी हाइब्रिड स्टेपर मोटर तीन प्रकारों में उपलब्ध हैः बाहरी संचालित, पार-अक्ष और पार-स्थिर-अक्ष। आप अपनी विशिष्ट आवश्यकताओं के अनुसार चुन सकते हैं।
अधिकतम धक्का 240 किलोग्राम तक, कम तापमान वृद्धि, कम कंपन, कम शोर, लंबा जीवन (5 मिलियन चक्र तक) और उच्च स्थिति सटीकता (±0.01 मिमी तक)
VSM28HSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
विवरण:
|
उत्पाद का नाम |
28 मिमी हाइब्रिड स्टेपर मोटर |
|
मॉडल |
VSM28HSM |
|
प्रकार |
हाइब्रिड स्टेपर मोटर |
|
कदम कोण |
1.8° |
|
वोल्टेज (V) |
2.1 / 37 |
|
वर्तमान (A) |
1 |
|
प्रतिरोध (ओहम्स) |
2.1 / 37 |
|
प्रेरण (mH) |
1.5 / 23 |
| सीसा के तार | 4 |
|
मोटर की लंबाई (मिमी) |
35/45 |
| परिवेश का तापमान | -20°C ~ +50°C |
| तापमान में वृद्धि | 80K अधिकतम. |
| डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
| मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान/ चरण (A) |
प्रतिरोध/ चरण (Ω) |
प्रेरणता/ चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन |
मोटर की लंबाई L (मिमी) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 |
34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 |
45
|
लीड स्क्रू विनिर्देश और प्रदर्शन मापदंडः
|
व्यास (मिमी) |
सीसा (मिमी) |
कदम (मिमी) |
स्व-लॉकिंग बल को बंद करें (एन) |
| 4.76 | 0.635 | 0.003175 | 100 |
| 4.76 | 1.27 | 0.00635 | 40 |
| 4.76 | 2.54 | 0.0127 | 10 |
| 4.76 | 5.08 | 0.0254 | 1 |
| 4.76 | 10.16 | 0.0508 | 0 |
नोटः अधिक सीसा शिकंजा विनिर्देशों के लिए, कृपया हमसे संपर्क करें।

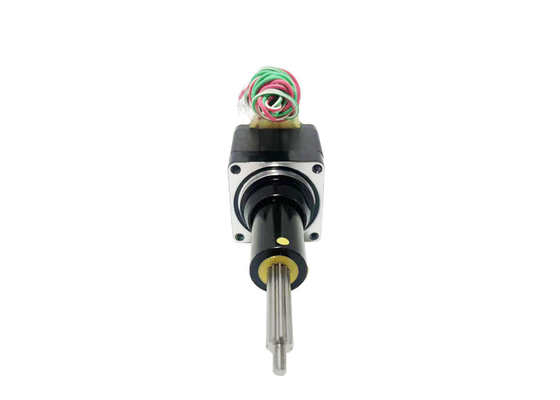

28 मिमी हाइब्रिड स्टेपर मोटर्स के लिए कैप्टिव मोटर के मानक रूपरेखा चित्रः
नोट्स:
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
|
स्ट्रोक एस (मिमी) |
आयाम A (मिमी) |
आयाम B (मिमी) | |
| L = 34 | L = 42 | ||
| 12.7 | 19.8 | 6.5 | 0 |
| 19.1 | 26.2 | 12.9 | 0 |
| 25.4 | 32.5 | 19.2 | 5.9 |
| 31.8 | 38.9 | 25.6 | 12.3 |
| 38.1 | 45.2 | 31.9 | 18.6 |
| 50.8 | 57.9 | 44.6 | 31.3 |
| 63.5 | 70.6 | 57.3 | 44 |
28 मिमी हाइब्रिड स्टेपर मोटर मानक के माध्यम से तय मोटर रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
गति और जोर वक्रः
28 सीरीज 34 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र (Φ4.76 मिमी लीड पेंच)
28 श्रृंखला 45 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र (Φ4.76 मिमी लीड पेंच)
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||||
| 0.635 | 0.635 | 1.27 | 1.905 | 2.54 | 3.175 | 3.81 | 4.445 | 5.08 | 5.715 | 11.43 |
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 22.86 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 | 45.72 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 | 91.44 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 | 182.88 |
परीक्षण की स्थितिः
हेलीकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 24V
आवेदन के क्षेत्र:
रोबोटिक्स:हाइब्रिड स्टेपर मोटर्स का व्यापक रूप से रोबोटिक्स में उपयोग किया जाता है। उनका उपयोग रोबोट के जोड़ों को चलाने के लिए किया जा सकता है, जो सटीक स्थिति नियंत्रण और उच्च टोक़ आउटपुट प्रदान करता है।रोबोटिक्स के अनुप्रयोगों में औद्योगिक रोबोट शामिल हैं, सेवा रोबोट, चिकित्सा रोबोट आदि।
स्वचालन उपकरण:हाइब्रिड स्टेपर मोटर्स का उपयोग विभिन्न प्रकार के स्वचालन उपकरणों में भी किया जा सकता है, जैसे स्वचालित पैकेजिंग मशीनें, स्वचालित उत्पादन लाइनें, प्रिंटिंग प्रेस, कपड़ा मशीनें, और अधिक।वे सटीक स्थिति नियंत्रण प्रदान करते हैं, उच्च गति गति और विश्वसनीय प्रदर्शन।
थ्रीडी प्रिंटर:हाइब्रिड स्टेपर मोटर्स 3 डी प्रिंटर में एक महत्वपूर्ण भूमिका निभाते हैं। उनका उपयोग उच्च परिशुद्धता प्रिंटिंग के लिए प्रिंट हेड की स्थिति और गति को नियंत्रित करने के लिए किया जा सकता है।3 डी प्रिंटर में हाइब्रिड स्टेपर मोटर्स प्रिंट की गुणवत्ता सुनिश्चित करने के लिए सटीक स्थिति और चिकनी गति प्रदान करते हैं.
चिकित्सा उपकरण:हाइब्रिड स्टेपर मोटर्स का उपयोग आमतौर पर चिकित्सा उपकरणों में भी किया जाता है। उदाहरण के लिए, उनका उपयोग चिकित्सा इमेजिंग उपकरण, सर्जिकल रोबोट, सिरिंज, स्वचालित नमूना प्रसंस्करण आदि में किया जा सकता है।हाइब्रिड स्टेपर मोटर्स उच्च परिशुद्धता और विश्वसनीयता के लिए चिकित्सा उद्योग की आवश्यकताओं को पूरा करने के लिए इन उपकरणों में सटीक स्थिति और गति नियंत्रण प्रदान करते हैं.
ऑटोमोबाइल उपकरण:हाइब्रिड स्टेपर मोटर्स का उपयोग ऑटोमोटिव उपकरणों की एक विस्तृत श्रृंखला में भी किया जाता है। उनका उपयोग ऑटोमोटिव विनिर्माण में स्वचालित विधानसभा लाइनों में किया जा सकता है,साथ ही वाहन के अंदर विभिन्न नियंत्रण प्रणालियों मेंहाइब्रिड स्टेपर मोटर्स ऑटोमोटिव उपकरणों में उच्च सटीक स्थिति नियंत्रण और विश्वसनीय प्रदर्शन प्रदान करते हैं।
लाभः
उच्च सटीकताःहाइब्रिड स्टेपर मोटर्स अत्यधिक सटीक स्थिति नियंत्रण की अनुमति देते हैं। वे आमतौर पर एक उच्च कदम कोण संकल्प है, छोटे कदम और सटीक स्थिति की स्थिति की अनुमति देता है।यह उन्हें ठीक गति नियंत्रण की आवश्यकता अनुप्रयोगों के लिए बहुत उपयुक्त बनाता है.
कम गति में अच्छा प्रदर्शनःहाइब्रिड स्टेपर मोटर्स कम गति पर अच्छा प्रदर्शन करते हैं। वे एक उच्च टोक़ आउटपुट प्रदान कर सकते हैं, जिससे उन अनुप्रयोगों का सामना करना आसान हो जाता है जिन्हें उच्च स्टार्ट टोक़ की आवश्यकता होती है या कम गति पर चलती है।यह उन्हें उन परिदृश्यों में उपयोगी बनाता है जिनमें सटीक नियंत्रण और धीमी गति की आवश्यकता होती है.
सरल ड्राइव नियंत्रणःहाइब्रिड स्टेपर मोटर्स में अपेक्षाकृत सरल ड्राइव नियंत्रण होता है। वे आमतौर पर ओपन-लूप नियंत्रित होते हैं और फीडबैक सेंसर की आवश्यकता नहीं होती है, जिससे सिस्टम जटिलता और लागत कम होती है।स्टेपर मोटर्स के सटीक स्थिति नियंत्रण और गति नियंत्रण उचित ड्राइव सर्किट के साथ प्राप्त किया जा सकता है.
उच्च विश्वसनीयताःहाइब्रिड स्टेपर मोटर्स उच्च विश्वसनीयता और स्थायित्व प्रदान करते हैं।वे आम तौर पर मजबूत चुंबकीय डिजाइन और उच्च गुणवत्ता वाली सामग्री के साथ निर्मित होते हैं जो लंबे समय तक संचालन और बार-बार शुरू होने पर स्थिर प्रदर्शन बनाए रखते हैंयह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए लंबे समय तक चलने और उच्च विश्वसनीयता की आवश्यकता होती है।
तेजी से प्रतिक्रिया और गतिशील प्रदर्शन:हाइब्रिड स्टेपर मोटर्स में तेजी से प्रतिक्रिया समय होता है, जिससे कम समय में सटीक स्थिति परिवर्तन संभव हो जाता है।और अचानक लोड परिवर्तन का सामना कर सकते हैंयह उन्हें तेजी से प्रतिक्रिया और उच्च गतिशील प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
