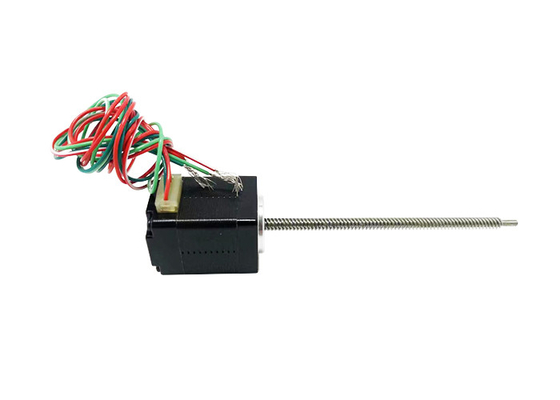

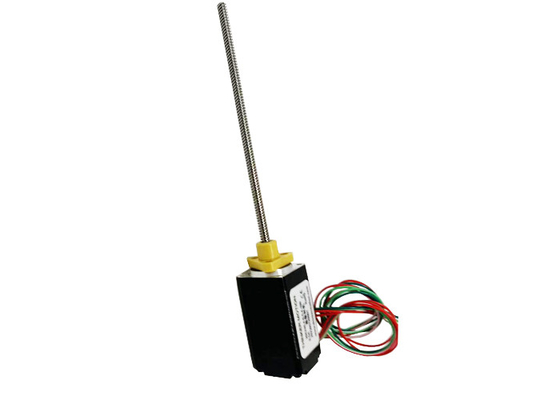

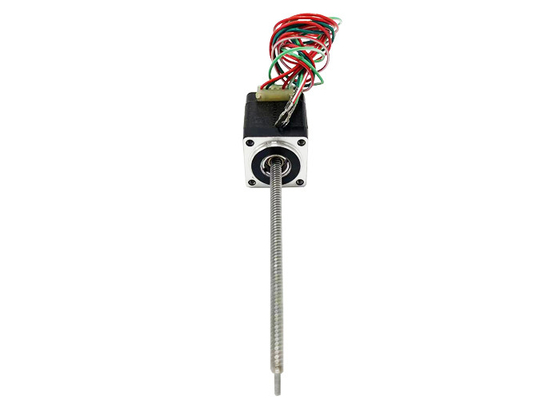

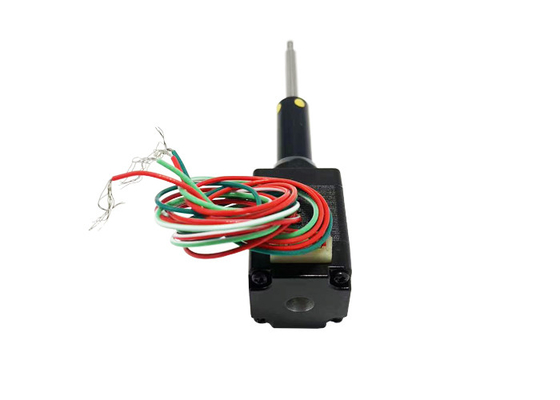

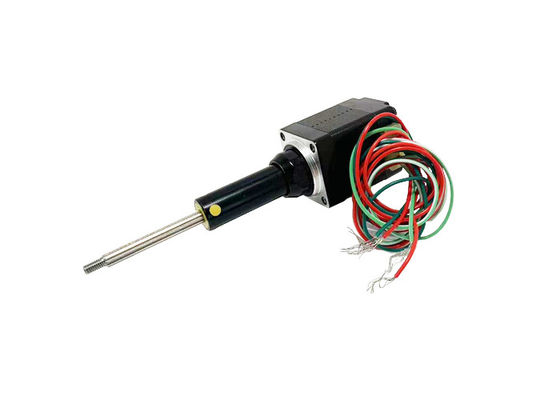

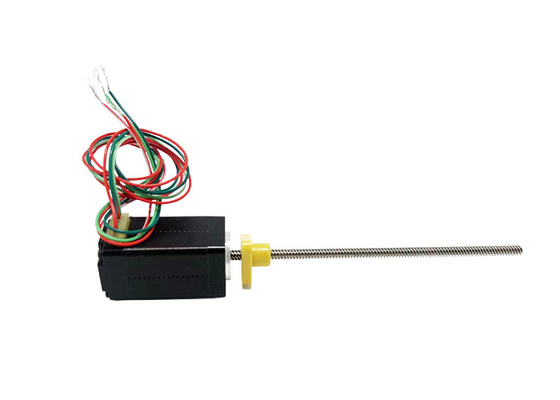

नेमा 8 (20 मिमी) हाइब्रिड स्टेपर मोटर, बाइपोलर, 4-लीड, एसीएमई लीड स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | वीएसएम20एचएसएम |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $33~$78/Unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 20 मिमी | वोल्टेज/चरण | 2.5 / 6.3 वी |
|---|---|---|---|
| वर्तमान / चरण | 0.5 एक | प्रतिरोध/चरण | 5.1/12.5Ω |
| प्रेरकत्व/चरण | 1.5 / 4.5mH | लीड तारों की संख्या | 4 |
| रोटर जड़ता | 2 ग्राम·सेमी² | शहर | Changzhou |
| प्रमुखता देना | कम शोर वाली हाइब्रिड स्टेपर मोटर,उच्च प्रदर्शन हाइब्रिड स्टेपर मोटर,दीर्घायु हाइब्रिड स्टेपर मोटर |
||
उत्पाद विवरण
नेमा 8 (20 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, ACME लीड स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन

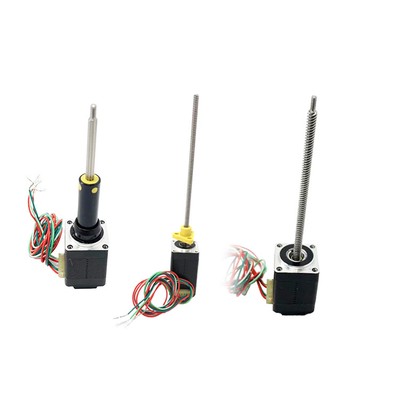

यह 20 मिमी हाइब्रिड स्टेपर मोटर तीन प्रकारों में उपलब्ध हैः बाहरी संचालित, पार-अक्ष और पार-स्थिर-अक्ष। आप अपनी विशिष्ट आवश्यकताओं के अनुसार चुन सकते हैं।
VSM20HSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
विवरण:
|
उत्पाद का नाम |
20 मिमी बाहरी चालित हाइब्रिड स्टेपर मोटर |
|
मॉडल |
VSM20HSM |
|
प्रकार |
हाइब्रिड स्टेपर मोटर |
|
कदम कोण |
1.8° |
|
वोल्टेज (V) |
2.5 / 63 |
|
वर्तमान (A) |
0.5 |
|
प्रतिरोध (ओहम्स) |
5.1 / 12.5 |
|
प्रेरण (mH) |
1.5 / 45 |
| सीसा के तार | 4 |
|
रखरखाव टोक़ (एन.एम.) |
00.02 / 0.04 |
|
मोटर की लंबाई (मिमी) |
30 / 42 |
| परिवेश का तापमान | -20°C ~ +50°C |
| तापमान में वृद्धि | 80K अधिकतम. |
| डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
| मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान/ चरण (A) |
प्रतिरोध/ चरण (Ω) |
प्रेरणता/ चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
रखरखाव टोक़ (एन.एम.) |
मोटर की लंबाई L (मिमी) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
सामान्य तकनीकी मापदंडः
| रेडियल क्लीयरेंस | 0.02 मिमी अधिकतम (450 ग्राम भार) | इन्सुलेशन प्रतिरोध | 100MΩ @500VDC |
| अक्षीय रिक्ति | 0.08 मिमी अधिकतम (450 ग्राम भार) | डायलेक्ट्रिक शक्ति | 500VAC, 1mA, 1s@1KHZ |
| अधिकतम रेडियल भार | 15N (20mm flange सतह से) | इन्सुलेशन वर्ग | वर्ग B (80K) |
| अधिकतम अक्षीय भार | 5N | परिवेश का तापमान | -20°C ~ +50°C |
पेंच विनिर्देशः
| लीड स्क्रू व्यास ((मिमी) | सीसा ((मिमी) | कदम (मिमी) | स्वतः-बंदी बल की शक्ति बंद करें (एन) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
टोक़-आवृत्ति वक्रः
परीक्षण की स्थितिः
हेलिकॉप्टर ड्राइव, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 24V
आवेदन के क्षेत्र:
थ्रीडी प्रिंटिंगः20 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग प्रिंट हेड, स्टेज और अक्षीय गति प्रणाली को चलाने के लिए 3 डी प्रिंटर में गति नियंत्रण के लिए किया जा सकता है।
स्वचालन उपकरण: इन स्टेपर मोटर्स का उपयोग सामान्यतः स्वचालन उपकरणों में किया जाता है, जैसे स्वचालित पैकेजिंग मशीनें, स्वचालित असेंबली लाइनें, स्वचालित हैंडलिंग रोबोटिक हथियार आदि।सटीक स्थिति और गति को नियंत्रित करने के लिए.
रोबोटिक्स:रोबोटिक्स के क्षेत्र में, 20 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग सटीक रवैया और स्थिति नियंत्रण के लिए रोबोट के संयुक्त आंदोलनों को नियंत्रित करने के लिए किया जाता है।
सीएनसी मशीन उपकरण:इन स्टेपर मोटर्स का उपयोग उच्च परिशुद्धता मशीनिंग के लिए उपकरण या तालिकाओं के सटीक आंदोलनों को चलाने के लिए सीएनसी मशीन टूल्स में भी किया जाता है।
चिकित्सा उपकरण:चिकित्सा उपकरणों में, 20 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग चिकित्सा उपकरणों में घटकों की गति को सटीक रूप से नियंत्रित करने के लिए किया जा सकता है, जैसे कि सर्जिकल रोबोट और दवा वितरण प्रणाली।
ऑटोमोबाइल उपकरण:ऑटोमोबाइल उद्योग में, इन स्टेपर मोटर्स का उपयोग ऑटोमोबाइल घटकों की स्थिति और आंदोलन को नियंत्रित करने के लिए किया जा सकता है, जैसे कि खिड़की उठाने और उतारने की प्रणाली, सीट समायोजन प्रणाली,आदि।.
स्मार्ट होम:स्मार्ट होम के क्षेत्र में, 20 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग पर्दे के खुलने और बंद होने, घरेलू सुरक्षा प्रणालियों में घूमने वाले कैमरों आदि को नियंत्रित करने के लिए किया जा सकता है।
ये 20 मिमी हाइब्रिड स्टेपर मोटर्स के कुछ सामान्य अनुप्रयोग क्षेत्र हैं, वास्तव में, स्टेपर मोटर्स के विभिन्न उद्योगों और क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है।विशिष्ट उपयोग परिदृश्य भी उनके विशिष्ट विनिर्देशों पर निर्भर करते हैं, प्रदर्शन और नियंत्रण आवश्यकताएं।
लाभः
सटीकता और स्थिति निर्धारण क्षमताःहाइब्रिड स्टेपर मोटर्स उच्च सटीकता और ठीक कदम आंदोलनों के लिए स्थिति क्षमता प्रदान करते हैं, अक्सर कम कदम कोण जैसे 1.8 डिग्री या 0.9 डिग्री के साथ,परिणामी अधिक सटीक स्थिति नियंत्रण.
उच्च टोक़ और उच्च गतिःहाइब्रिड स्टेपर मोटर्स संरचनात्मक रूप से उच्च टॉर्क आउटपुट प्रदान करने के लिए डिज़ाइन किए गए हैं और, सही ड्राइवर और नियंत्रक के साथ, उच्च गति।यह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए उच्च टोक़ और उच्च गति आंदोलन दोनों की आवश्यकता होती है.
नियंत्रण और प्रोग्रामेबिलिटी:हाइब्रिड स्टेपर मोटर्स एक ओपन-लूप कंट्रोल सिस्टम है जिसमें अच्छी कंट्रोलेबिलिटी है। इन्हें कंट्रोलर द्वारा हर कदम पर सटीक रूप से नियंत्रित किया जा सकता है।अत्यधिक प्रोग्राम और नियंत्रित गति अनुक्रमों के परिणामस्वरूप.
सरल ड्राइव और नियंत्रण:हाइब्रिड स्टेपर मोटर्स में अन्य प्रकार के मोटर्स की तुलना में अपेक्षाकृत सरल ड्राइव और नियंत्रण सर्किट है। उन्हें स्थिति प्रतिक्रिया उपकरणों (जैसेएन्कोडर) और सीधे उचित ड्राइवरों और नियंत्रकों द्वारा नियंत्रित किया जा सकता हैयह प्रणाली के डिजाइन और स्थापना को सरल बनाता है और लागत को कम करता है।
उच्च विश्वसनीयता और स्थिरता:हाइब्रिड स्टेपर मोटर्स अपने सरल निर्माण, कम संख्या में चलती भागों और ब्रशलेस डिजाइन के कारण उच्च विश्वसनीयता और स्थिरता प्रदान करते हैं। उन्हें नियमित रखरखाव की आवश्यकता नहीं होती है,लंबी सेवा जीवन है, और उचित उपयोग और संचालन के साथ स्थिर प्रदर्शन प्रदान करते हैं।
ऊर्जा कुशल और कम शोरःहाइब्रिड स्टेपर मोटर्स ऊर्जा कुशल होते हैं, अपेक्षाकृत कम शक्ति पर उच्च आउटपुट टॉर्क प्रदान करते हैं। इसके अलावा, वे आमतौर पर कम शोर स्तर उत्पन्न करने के लिए काम करते हैं,उन्हें शोर-संवेदनशील अनुप्रयोगों में एक फायदा दे रहा है.
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
