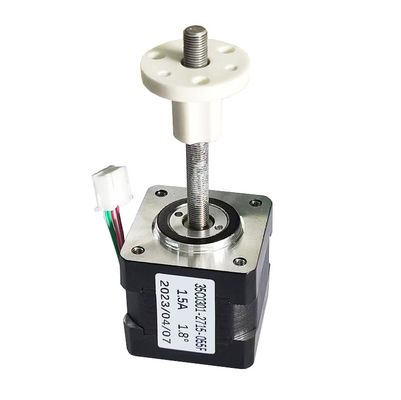

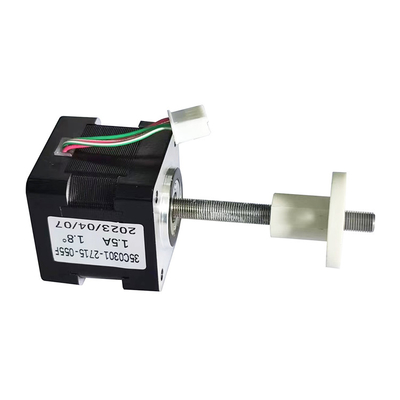

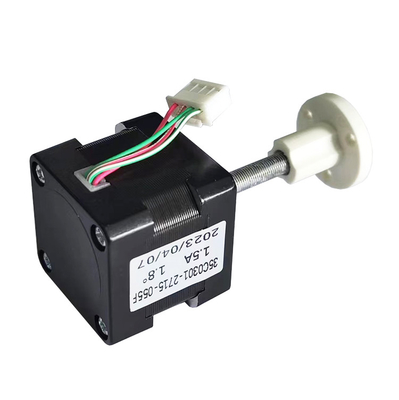

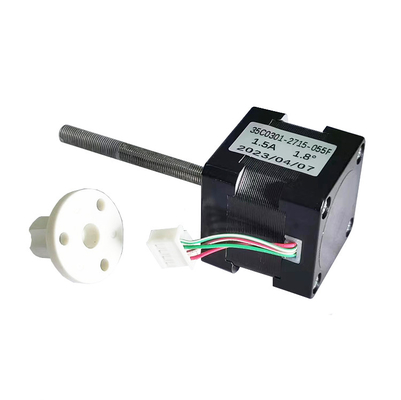

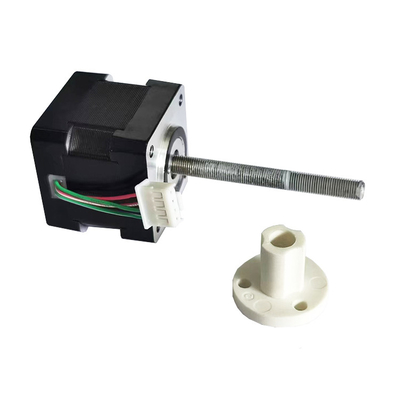

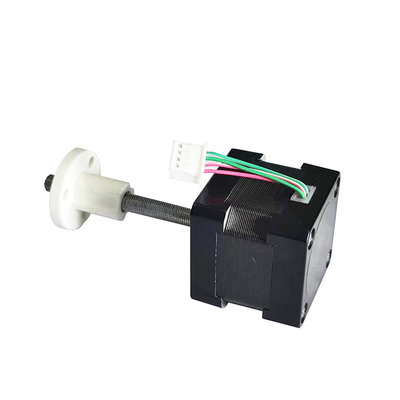

0.6096 मिमी पिच उच्च परिशुद्धता लीड स्क्रू के साथ 35C0301 NEMA14 रैखिक हाइब्रिड स्टेपर मोटर
उत्पत्ति के प्लेस | चीन |
---|---|
ब्रांड नाम | VIC-TECH |
प्रमाणन | RoHS, ISO9001 |
मॉडल संख्या | 35C0301 |
न्यूनतम आदेश मात्रा | एक इकाई |
मूल्य | $45~$66/Unit |
पैकेजिंग विवरण | नालीदार गत्ते का डिब्बा (बड़े पैमाने पर उत्पादन) में मानक निर्यात पैकेज। |
प्रसव के समय | 15-30 कार्य दिवस |
भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
आपूर्ति की क्षमता | 10000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xप्रतिरोध | 1.8Ω/चरण | अवस्था | 2 चरण, 4 तार |
---|---|---|---|
प्रकार | हाइब्रिड लीनियर स्टेपर मोटर | चरण कोण | 1.8 डिग्री |
मोटर का आकार | 35 मिमी (एनईएमए 14) | चरण वर्तमान | 1.5 ए / चरण |
0.6096 मिमी पिच उच्च परिशुद्धता लीड स्क्रू के साथ 35C0301 NEMA14 रैखिक हाइब्रिड स्टेपर मोटर
यह एक 35 मिमी आकार (एनईएमए 14) हाइब्रिड स्टेपर मोटर है जिसमें लीड स्क्रू और नट है।लीड स्क्रू 0.6096 मिमी पिच सिंगल स्टार्ट, 0.003 मिमी स्टेप लेंथ है।(स्टेप लेंथ का मतलब है कि जब मोटर एक पूरा कदम उठाता है तो लीनियर डिस्टेंस नट यात्रा करता है)।
स्क्रू लीड मोटर की रैखिक गति और नट के थ्रस्ट से संबंधित है।
अगर ग्राहकों को अखरोट पर उच्च गति की आवश्यकता होती है, तो हम लंबे समय तक स्क्रू लीड के साथ बदल सकते हैं।लेकिन मोटर का जोर/धक्का बल कम होगा।
यह निर्भर करता है कि ग्राहक अधिक जोर या उच्च गति चाहते हैं।
मोटर की ऊंचाई 33 मिमी है, और यह मोटर के टॉर्क से संबंधित है, बड़ी ऊंचाई के साथ, मोटर का टॉर्क अधिक है।
कृपया अपनी आवश्यक रैखिक गति और जोर की पुष्टि करें, इससे पहले कि आप मोटर नमूने का आदेश दें, हम आपकी आवश्यकता के आधार पर उपयुक्त लीड स्क्रू प्रकार के साथ उपयुक्त मोटर्स की सिफारिश करेंगे।
डिज़ाइन योजना(यूनिट: मिमी)
पैरामीटर शीट:
मोटर प्रकार | हाइब्रिड स्टेपर मोटर |
मोटर का आकार | 35 मिमी (एनईएमए 14) |
चरण कोण | 1.8°/स्टेप |
कदम की लंबाई | 0.003 मिमी / कदम |
चरण संख्या | 2 चरण |
चरण प्रतिरोध | 1.8Ω±10% |
लीड पेंच प्रकार | P0.6096*1N |
सीसा की लंबाई | 55 मिमी (समायोज्य) |
प्रतिस्पर्धात्मक लाभ
-
उच्च गुणवत्ता और सबसे अच्छी कीमत।
-
फास्ट डिलीवरी, स्टोरेज कंपनी और समृद्ध इन्वेंट्री
-
शंघाई बंदरगाह के पास यातायात बहुत सुविधाजनक है।
हाइब्रिड स्टेपर मोटर के बारे में:
हाइब्रिड स्टेपर मोटर्स सामान्य चौकोर आकार में होती हैं, और एक स्टेपर मोटर को उसके अनूठे बाहरी आकार से पहचाना जा सकता है।
एक हाइब्रिड स्टेपर मोटर में 1.8°स्टेप एंगल (200 स्टेप/रेवोल्यूशन) या 0.9°स्टेप एंगल (400 स्टेप/रेवोल्यूशन) होता है।रोटर के लैमिनेशन पर टूथ नंबर द्वारा स्टेप एंगल निर्धारित किया जाता है।
हाइब्रिड स्टेपर मोटर को नाम देने के कई तरीके हैं:
मीट्रिक इकाई द्वारा (इकाई: मिमी) या इंपीरियल इकाई द्वारा (इकाई: इंच)
उदाहरण के लिए, एक 42mm मोटर = एक 1.7 इंच स्टेपर मोटर।
तो एक 42mm मोटर को NEMA 17 मोटर भी कहा जा सकता है।
हाइब्रिड स्टेपर मोटर के नाम की व्याख्या:
उदाहरण के लिए, 42HS40 स्टेपर मोटर:
42 का मतलब है कि आकार 42 मिमी है, इसलिए यह NEMA17 मोटर है।
HS का मतलब हाइब्रिड स्टेपर मोटर है।
40 का मतलब ऊंचाई 40 मिमी मोटर है।
ग्राहकों को चुनने के लिए हमारे पास अलग-अलग ऊंचाई है, बड़ी ऊंचाई के साथ, एक मोटर में उच्च टोक़, बड़ा वजन और उच्च कीमत होगी।
यहाँ एक नियमित हाइब्रिड स्टेपर मोटर की आंतरिक संरचना है।
