VSM1069A आसान चालक स्टेपर मोटर 10 मिमी 1.25 मिमी पिच कनेक्टर के साथ RoHS
| उत्पत्ति के प्लेस | China |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | VSM1069A |
| न्यूनतम आदेश मात्रा | 1Unit |
| मूल्य | $3~$7/Unit |
| पैकेजिंग विवरण | The product is packed with pearl cotton, and the outside is in a carton. |
| प्रसव के समय | 10~30 days after receiving sample payment |
| भुगतान शर्तें | MoneyGram, Western Union,Credit Card,T/T, L/C |
| आपूर्ति की क्षमता | 100000\ Units/year |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Motor type | Linear stepper motor + slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2 |
| Phase number | 2 phases | Connector pitch | 4*1.25mm |
उत्पाद विवरण
VSM1069A छोटे आकार 10 मिमी व्यास लीड पेंच स्लाइडर स्टेपर मोटर 1.25 मिमी पिच कनेक्टर के साथ
विवरण:
VSM1069A एक रैखिक स्टेपर मोटर है जिसमें M2*P0.4 लीड स्क्रू और POM स्लाइडर है।
चरण कोण 18 डिग्री है, यह 20 चरणों के लिए एक मोड़ घूर्णन करने के लिए लेता है।
इस मोटर का जोर लगभग 120~150 ग्राम (1.2~1.5N का जोर), उपयुक्त आवृत्ति (300~800PPS) के साथ है।
कृपया सुनिश्चित करें कि स्लाइडर का भार मोटर के जोर से छोटा है, अन्यथा मोटर गति खो देगा।
मोटर के कनेक्टर मोलेक्स 51021-0400 (4 * 1.25 मिमी पिच कनेक्टर) है, यह कनेक्टर बहुत आम तौर पर इस्तेमाल किया जाता है।
कृपया आदेश देने से पहले मोटर के आकार, गति और जोर की पुष्टि करें।
पैरामीटरः
| मॉडल नं. | VSM1069A |
| मोटर का प्रकार | पीएम स्टेपर मोटर + स्लाइडर |
| मोटर का व्यास | 10 मिमी |
| कदम का कोण | 18 डिग्री |
| चरण नं. | दो चरण |
| कनेक्टर का प्रकार | मोलेक्स 51021-0400 (1.25 मिमी पिच) |
| नामित वोल्टेज | 3.3~5V DC |
| प्रतिरोध | 15Ω/चरण |
| स्ट्रोक | लगभग 26 मिमी |
डिजाइन ड्राइंग:

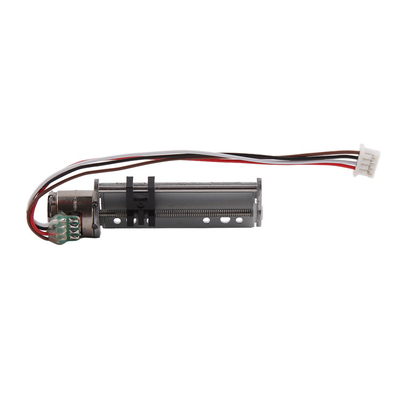

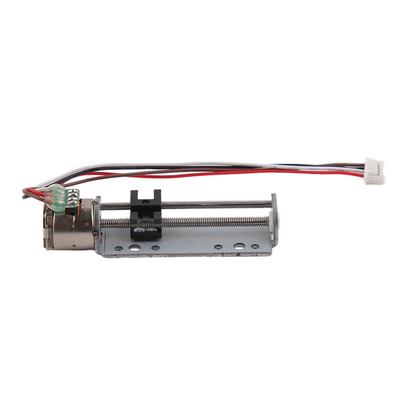

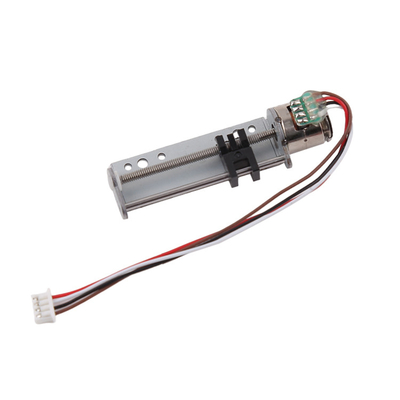

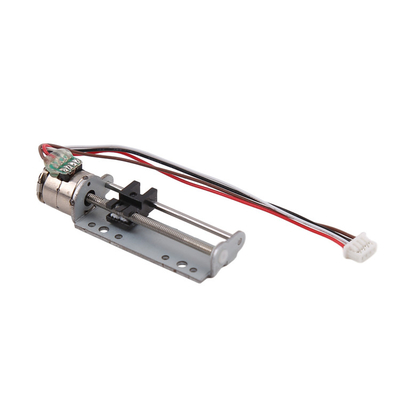

उत्पाद प्रदर्शनः
स्लाइडर के साथ रैखिक स्टेपर मोटर के बारे मेंः
हमारी स्लाइडर मोटर मोटर + लीड स्क्रू + ब्रैकेट + स्लाइडर सहित विधानसभा का एक पूरा सेट है।
मोटर का कदम कोण आम तौर पर 18°/चरण होता है, जिसका अर्थ है प्रत्येक मोड़ के लिए 20 कदम।
जब मोटर एक मोड़ घुमाता है, स्लाइडर एक लीड ले जाता है।
सिंगल स्टार्ट लीड स्क्रू के लिएः पिच = लीड
तो कदम लंबाई है (चरण लंबाई का मतलब है रैखिक आंदोलन स्लाइडर यात्राओं, जब स्टेपर मोटर एक कदम लेने के लिए):
लीड स्क्रू लीड/प्रत्येक रोटेशन के चरण
उदाहरण के लिए यदि लीड स्क्रू M2*0.4P (0.4mm पिच नियमित M2 लीड स्क्रू) है, तो मोटर का चरण कोण 18° है, इस मोटर की चरण लंबाई 0.4mm/20=0.02mm/step है।
इसके अलावा, लीड पेंच लंबाई अनुकूलन योग्य है, और हम भी ब्रैकेट के डिजाइन को समायोजित करने की जरूरत है, यदि आप नेतृत्व पेंच लंबाई अनुकूलित.
स्टेपर मोटर्स का उपयोगः
स्टेपर मोटर्स का उपयोग सटीक नियंत्रण के लिए किया जाता है, जिसका व्यापक रूप से चिकित्सा उपकरण, 3 डी प्रिंटर, औद्योगिक सटीक नियंत्रण, स्वचालन उपकरण आदि पर उपयोग किया जाता है।
स्टेपर मोटर्स का उपयोग किसी भी तंत्र में किया जा सकता है, जिसमें सटीक नियंत्रण और घूर्णन/रैखिक गति की आवश्यकता होती है।
स्टेपर मोटर्स का लाभ:
स्टेपर मोटर बिना क्लोज-लूप एन्कोडर/बिना फीडबैक सिस्टम के भी सटीक नियंत्रण प्राप्त कर सकती है, साथ ही उनके पास इलेक्ट्रिक ब्रश नहीं है।इस प्रकार कोई विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी मुद्दों नहीं हैकुछ मामलों में, वे डीसी ब्रश मोटर्स/ब्रशलेस मोटर्स की जगह ले सकते हैं।
स्टेपर मोटर्स को ड्राइवरों द्वारा आसानी से नियंत्रित किया जा सकता है, और यह विशेषता सटीक नियंत्रण के क्षेत्र में इसकी महत्वपूर्ण स्थिति स्थापित करती है।
1सटीक नियंत्रण प्राप्त करने योग्य, प्रोग्राम करने योग्य
2विद्युत चुम्बकीय हस्तक्षेप और विद्युत चिंगारी के बिना
3छोटा आकार
4उचित मूल्य
5. कम शोर
6. लंबी सेवा जीवन
पैकेजिंग और शिपिंग की जानकारीः
नमूने कागजी बॉक्स के अंदर फोम स्पंज के साथ पैक किए जाते हैं।
बड़े पैमाने पर उत्पादन के लिए, उत्पादों को कागज के कार्डबोर्ड में पैक किया जाता है।
समुद्री शिपिंग (मास उत्पादन) के लिए, कार्टन पैलेट पर पैक किए जाते हैं।
शिपिंग का समयः
एक्सप्रेस द्वारा ((DHL/UPS/Fedex/TNT): 5~12 दिन
4PX एक्सप्रेस द्वाराः 10~20 दिन
समुद्री शिपिंगः 40~60 दिन (विभिन्न देशों पर निर्भर करता है)
