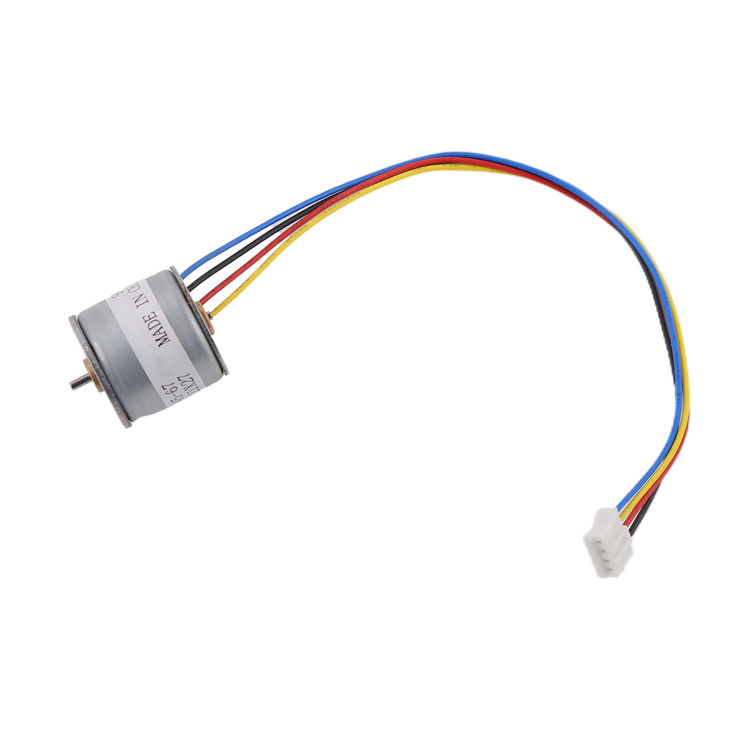

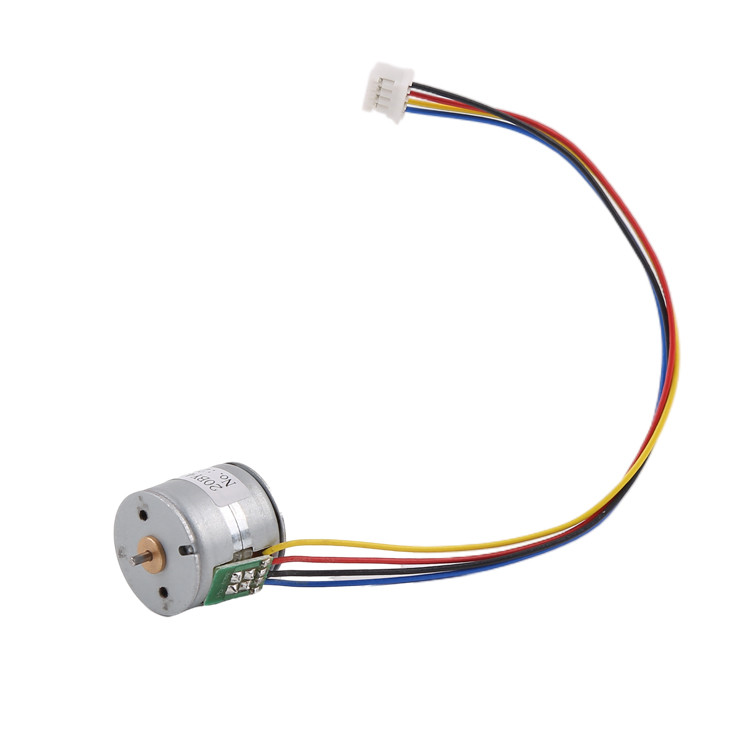

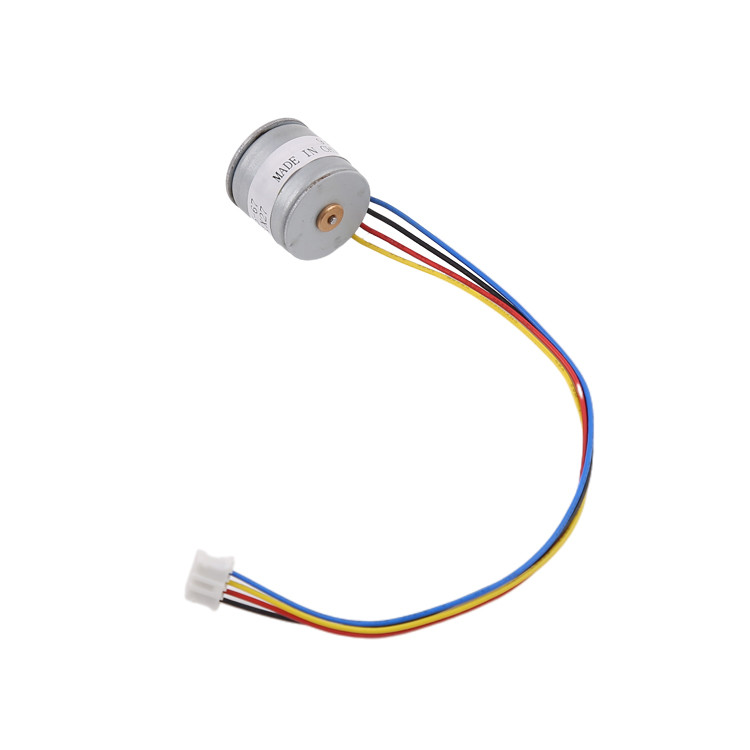

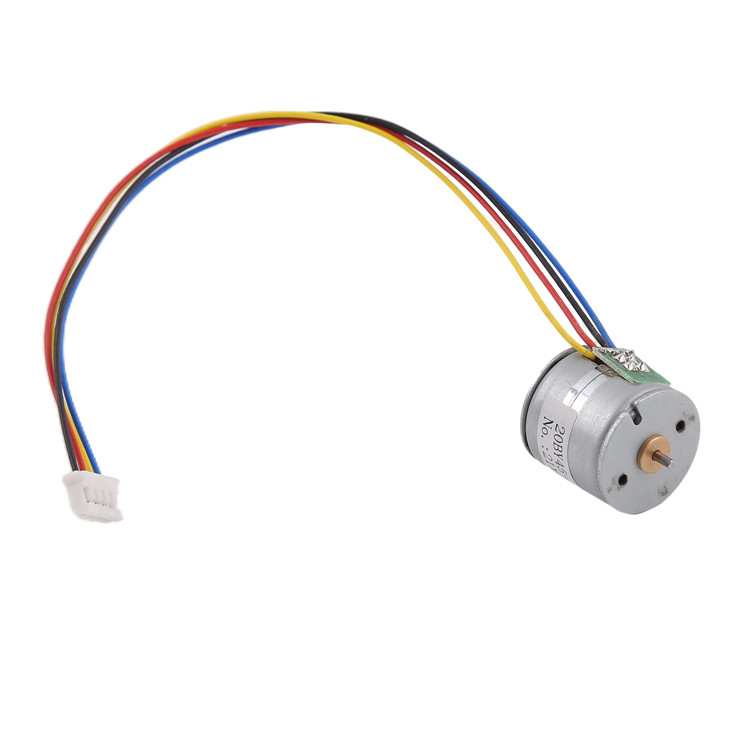

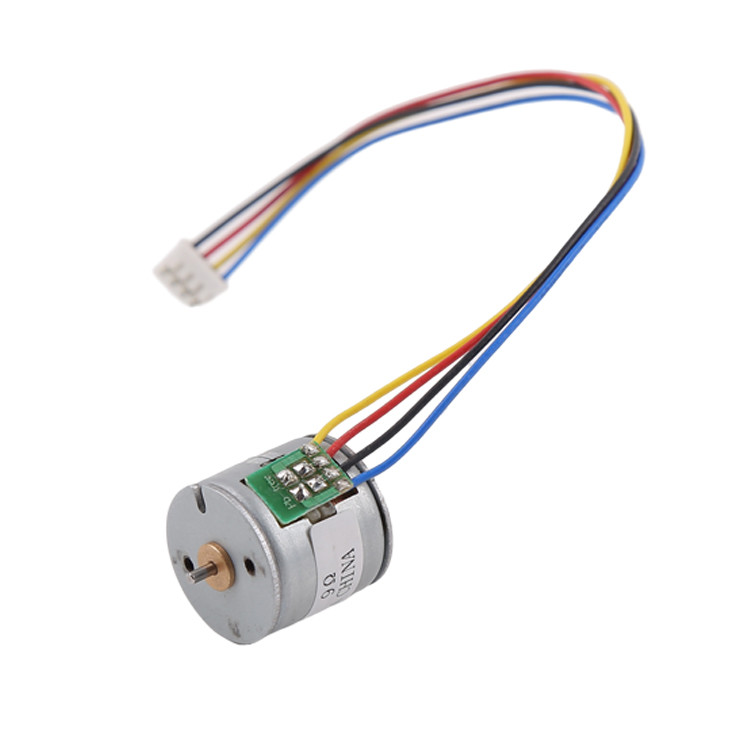

20 मिमी माइक्रो स्टेपर मोटर गियरबॉक्स 18°/चरण 2 चरणों के साथ मेल खा सकता है
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | 20BY45 |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $1~$3/unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मॉडल नं. | 20BY45 | मोटर प्रकार | द्विध्रुवीय माइक्रो स्टेपर मोटर |
|---|---|---|---|
| चरण कोण | 18°/स्टेप | मोटर का आकार | 20 मिमी |
| चरणों की संख्या | 2 चरण | न्यूनतम आदेश मात्रा | एक इकाई |
उत्पाद विवरण
विवरण
यह स्थायी चुंबक स्टेपर मोटर 20 मिमी व्यास का है, 60gf.cm का टॉर्क है, और 3000rpm की अधिकतम गति तक पहुंच सकता है।
यह मोटर गियरबॉक्स में भी जोड़ा जा सकता है, मोटर कदम कोण 18 डिग्री है, यानी, 20 कदम प्रति मोड़ है। जब गियरबॉक्स जोड़ा जाता है,मोटर की मंदी प्रभाव घूर्णन कोण संकल्प 0 तक पहुँच सकते हैं.05~6 डिग्री। कई जरूरतों के लिए लागू, घूर्णन की स्थिति का सटीक नियंत्रण।
मोटर का कॉइल प्रतिरोध 9Ω/चरण है, और इसे कम ड्राइव वोल्टेज (लगभग 5V DC) के लिए डिज़ाइन किया गया है। यदि ग्राहक मोटर को उच्च वोल्टेज पर चलाना चाहता है, तो यह एक उच्च वोल्टेज के लिए डिज़ाइन किया गया है।हम इसे मेल करने के लिए कॉइल प्रतिरोध समायोजित कर सकते हैं.
इसके अतिरिक्त, मोटर के कवर पर दो एम 2 शिकंजा हैं, जिनका उपयोग गियरबॉक्स के साथ तय करने के लिए किया जाता है। ग्राहक इस मोटर को अन्य भागों में तय करने के लिए शिकंजा का भी उपयोग कर सकते हैं।
इसका कनेक्टर 2.0 मिमी पिच (PHR-4) है, और हम इसे किसी अन्य प्रकार में बदल सकते हैं यदि ग्राहक चाहें।
इसलिए, इस उत्पाद का उपयोग जहां सटीक स्थिति नियंत्रण की आवश्यकता होती है, वहां किया जा सकता है। यह सामान्य रूप से चिकित्सा उपकरण, प्रिंटर, स्वचालन उपकरण, रोबोट आदि में इस्तेमाल किया जा सकता है।
पैरामीटर
| मोटर का प्रकार | द्विध्रुवीय माइक्रो स्टेपर मोटर |
| चरण संख्या | चरण 2 |
| कदम कोण | 18°/चरण |
| घुमावदार प्रतिरोध ((25°C) | 10Ω या 31Ω/चरण |
| वोल्टेज | 6 वी डीसी |
| ड्राइविंग मोड | 2-2 |
| अधिकतम प्रारंभ आवृत्ति | 900 हर्ट्ज ((मिनट) |
| अधिकतम प्रतिक्रिया आवृत्ति | 1200 हर्ट्ज ((मिनट) |
| खींचने का टोक़ | 25g.cm ((600 पीपीएस) |
डिजाइन ड्राइंग
टोक़ बनाम आवृत्ति आरेख
हाइब्रिड स्टेपर मोटर का अनुप्रयोग
विशेषताएं और लाभ
1उच्च परिशुद्धता की स्थिति
चूंकि स्टेपर सटीक दोहराए जाने वाले चरणों में चलते हैं, इसलिए वे सटीक आवश्यकता वाले अनुप्रयोगों में उत्कृष्ट हैं
मोटर के कदमों की संख्या के आधार पर स्थिति
2. उच्च परिशुद्धता गति नियंत्रण
गति की सटीक वृद्धि भी प्रक्रिया के लिए रोटेशन गति के उत्कृष्ट नियंत्रण के लिए अनुमति देता है
ऑटोमेशन और रोबोटिक्स। घूर्णन गति धड़कनों की आवृत्ति से निर्धारित होती है।
3. ठहराव और रखरखाव समारोह
ड्राइव के नियंत्रण के साथ, मोटर लॉक समारोह है (मोटर घुमाव के माध्यम से वर्तमान है, लेकिन
मोटर नहीं घूमता है), और अभी भी एक रखरखाव टॉर्क आउटपुट है।
4. लंबे जीवन और कम विद्युत चुम्बकीय हस्तक्षेप
स्टेपर मोटर कोई ब्रश नहीं है, और एक ब्रश की तरह ब्रश द्वारा परिवर्तित करने की जरूरत नहीं है
ब्रश का कोई घर्षण नहीं होता है, जिससे सेवा जीवन बढ़ जाता है, कोई विद्युत चिंगारी नहीं होती है, और विद्युत चुम्बकीय हस्तक्षेप कम होता है।
माइक्रो स्टेपर मोटर का अनुप्रयोग
प्रिंटर
वस्त्र मशीनरी
औद्योगिक नियंत्रण
वातानुकूलन
स्टेपर मोटर का कार्य सिद्धांत
स्टेपर मोटर के ड्राइव सॉफ्टवेयर द्वारा नियंत्रित किया जाता है. जब मोटर को घूमने की जरूरत है, ड्राइव होगा
स्टेपर मोटर की धड़कनों को लागू करें। ये धड़कनें एक निर्दिष्ट क्रम में स्टेपर मोटर को ऊर्जा देती हैं, जिससे
मोटर के रोटर को एक निर्दिष्ट दिशा (घड़ी के संकेत या विपरीत दिशा में) में घूमने के लिए
मोटर के उचित रोटेशन को प्राप्त करें. हर बार जब मोटर ड्राइवर से एक धड़कन प्राप्त करता है, तो यह एक कदम कोण (पूर्ण कदम ड्राइव के साथ) से घूमेगा,और मोटर के घूर्णन कोण संचालित आवेगों की संख्या और कदम कोण से निर्धारित किया जाता है.
लीड टाइम
यदि हमारे पास स्टॉक में नमूने हैं, तो हम 3 दिनों में नमूने भेज सकते हैं।
यदि हमारे पास स्टॉक में नमूने नहीं हैं, तो हमें उन्हें उत्पादन करने की आवश्यकता है, उत्पादन का समय लगभग 20 कैलेंडर दिन है।
बड़े पैमाने पर उत्पादन के लिए, लीड समय आदेश मात्रा पर निर्भर करता है।
पैकेजिंग
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
भुगतान विधि और भुगतान की शर्तें
नमूने के लिए, आम तौर पर हम पेपैल या अलीबाबा स्वीकार करते हैं।
बड़े पैमाने पर उत्पादन के लिए, हम टी/टी भुगतान स्वीकार करते हैं।
नमूने के लिए, हम उत्पादन से पहले पूर्ण भुगतान एकत्र करते हैं।
बड़े पैमाने पर उत्पादन के लिए, हम उत्पादन से पहले 50% अग्रिम भुगतान स्वीकार कर सकते हैं, और शिपमेंट से पहले शेष 50% भुगतान एकत्र कर सकते हैं।
हम सहयोग के बाद आदेश 6 से अधिक बार, हम अन्य भुगतान की शर्तों जैसे A / S (देखने के बाद) पर बातचीत कर सकते हैं
