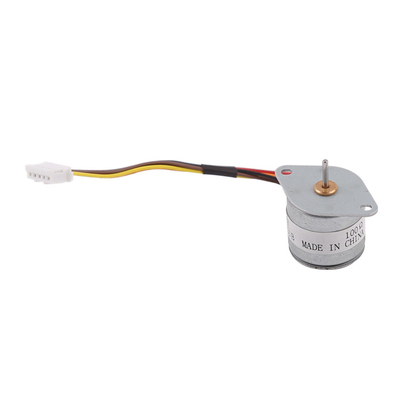

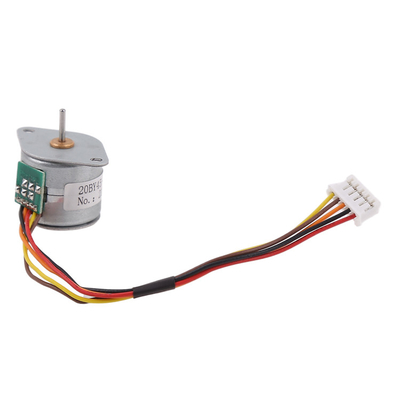

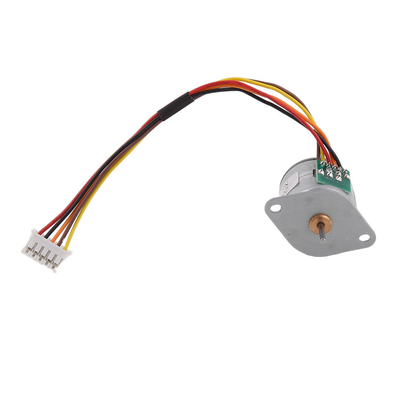

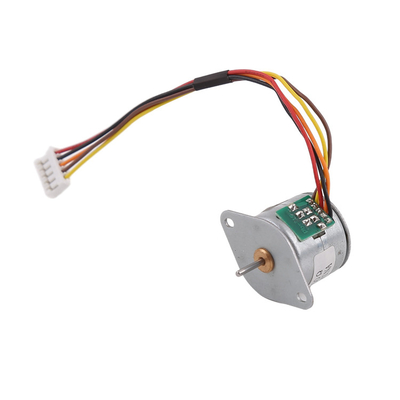

20 मिमी स्थायी चुंबक 12Vमाइक्रो स्टेपर मोटर चिकित्सा उपकरण निगरानी कैमरों के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | 20BY45-53 |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $1~$3/unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मॉडल नं. | 20BY45-53 | चरण | 2 |
|---|---|---|---|
| वर्तमान / चरण | 0.12ए | प्रमाणन | RoHS |
| वोल्टेज | 12v | रोटेशन | सीडब्ल्यू / सीसीडब्ल्यू |
| प्रतिरोध | 100Ω±7% | गति | 3000 आरपीएम |
| वजन | 28जी |
उत्पाद विवरण
विवरण
20BY45-53, मोटर व्यास 20 मिमी है, मोटर की ऊंचाई 18.55 मिमी है, कान माउंटिंग छेद की दूरी 25 मिमी है, और मोटर में 18 डिग्री का कदम कोण है। प्रत्येक भाग सटीक मोल्ड से बना है।अतः, इसी तरह के उत्पादों की तुलना में, इस उत्पाद में स्थिर रोटेशन, छोटे पोजिशनिंग टॉर्क और उच्च दक्षता के फायदे हैं।
मोटर की सामान्य आउटपुट शाफ्ट ऊंचाई 9 मिमी है, और मोटर आउटलेट ग्राहक की स्थापना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है
हमारी टीम के पास माइक्रो मोटर्स के डिजाइन, विकास और उत्पादन में 10 से अधिक वर्षों का अनुभव है, इसलिए हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों का विकास और डिजाइन कर सकते हैं!
ग्राहक मांग हमारे प्रयासों की दिशा है, कृपया संपर्क करने के लिए स्वतंत्र महसूस
पैरामीटर
| उत्पाद का नाम | 20 मिमी माइक्रो स्टेपर मोटर |
| मॉडल | 20BY45-53 |
| आरंभिक आवृत्ति | 700 पीपीएस मिनट (एटी 12.0 वी डीसी) |
| मैक्स. स्लीविंग आवृत्ति | 1000 पीपीएस मिनट (एटी 12.0 वी डीसी) |
| टॉर्क में खींचें | 18 gf-cm min. (AT 200PPS, 12.0V DC) |
| पट्टा बाहर निकालें | 23.5 gf-cm min. (AT 200 PPS, 12.0V DC) |
| इन्सुलेशन वर्ग | कक्षा ई के लिए कॉइल |
| इन्सुलेशन शक्ति | एक सेकंड के लिए 600V AC 300mA |
| इन्सुलेशन प्रतिरोध | 100MΩ (DC 500V) |
| ऑपरेटिंग तापमान रेंज | -15~+55°C |
| OEM और ODM सेवा | उपलब्ध |
डिजाइन ड्राइंग
लघु स्टेपर मोटर टॉर्क आरेख के बारे में
माइक्रो स्टेपर मोटर का प्रकार
आवेदन
मोटर की गति ड्राइविंग आवृत्ति द्वारा निर्धारित की जाती है, और इसका भार से कोई लेना-देना नहीं है (जब तक कि यह कदम नहीं खो रहा हो) ।
स्टेपर मोटर्स के उच्च सटीक गति नियंत्रण के कारण, ड्राइवर नियंत्रित स्टेपिंग के साथ आप बहुत सटीक स्थिति और गति नियंत्रण प्राप्त कर सकते हैं।स्टेपर मोटर्स कई सटीक गति नियंत्रण अनुप्रयोगों के लिए पसंद की मोटर हैं.
रैखिक स्टेपर मोटर्स के लिए, उनका व्यापक रूप से उपयोग किया जाता हैः
चिकित्सा उपकरण
कैमरा उपकरण
वाल्व नियंत्रण प्रणाली
परीक्षण यंत्र
थ्रीडी प्रिंटिंग
वस्त्र मशीनरी
औद्योगिक नियंत्रण
वातानुकूलन
सीएनसी मशीन
आदि।
अनुकूलन सेवा
मोटर के डिजाइन को ग्राहक की आवश्यकता के आधार पर समायोजित किया जा सकता है जिसमें शामिल हैंः
मोटर के व्यासः हम 6 मिमी, 8 मिमी, 10 मिमी, 15 मिमी और 20 मिमी व्यास मोटर है
कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, और उच्च प्रतिरोध के साथ, मोटर का नामित वोल्टेज अधिक होता है।
ब्रैकेट डिजाइन/लीड स्क्रू की लंबाईः यदि ग्राहक ब्रैकेट को लंबा/छोटा बनाना चाहता है, तो विशेष डिजाइन जैसे कि माउंटिंग छेद के साथ, इसे समायोजित किया जा सकता है।
पीसीबी + केबल + कनेक्टरः पीसीबी का डिजाइन, केबल की लंबाई और कनेक्टर पिच सभी समायोज्य हैं, यदि ग्राहकों को आवश्यकता हो तो उन्हें एफपीसी में बदल दिया जा सकता है।
लीड टाइम और पैकेजिंग जानकारी
नमूनों के लिए नेतृत्व समयः
स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)
नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर
पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
शिपिंग विधि
नमूने और हवाई शिपिंग के लिए, हम फेडेक्स/टीएनटी/यूपीएस/डीएचएल का उपयोग करते हैं।एक्सप्रेस सेवा के लिए 5 से 12 दिन)
समुद्री शिपिंग के लिए, हम अपने शिपिंग एजेंट का उपयोग करते हैं, और शंघाई बंदरगाह से जहाज।(45 ~ 70 दिनों के लिए समुद्री शिपिंग)
अक्सर पूछे जाने वाले प्रश्न
1.क्या आप एक निर्माता हैं?
हाँ, हम एक कारखाना हैं, और हम मुख्य रूप से स्टेपर मोटर्स का उत्पादन करते हैं।
2.आपका कारखाना कहाँ स्थित है? क्या हम आपके कारखाने का दौरा कर सकते हैं?
हमारा कारखाना चंगझोउ, जियांगसू में स्थित है। हाँ, आप हमें यात्रा करने के लिए बहुत स्वागत कर रहे हैं।
3क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
नहीं, हम निःशुल्क नमूने प्रदान नहीं करते हैं. ग्राहक निःशुल्क नमूने के साथ उचित व्यवहार नहीं करेंगे.
4शिपिंग की लागत का भुगतान कौन करता है? क्या मैं अपने शिपिंग खाते का उपयोग कर सकता हूँ?
ग्राहक शिपिंग लागत के लिए भुगतान करते हैं। हम आपको शिपिंग लागत उद्धृत करेंगे।
यदि आपको लगता है कि आपके पास शिपिंग का सस्ता/अधिक सुविधाजनक तरीका है, तो हम आपके शिपिंग खाते का उपयोग कर सकते हैं।
5.आपके MOQ क्या है? मैं एक मोटर आदेश कर सकते हैं?
हमारे पास MOQ नहीं है, और आप केवल एक टुकड़ा नमूना ऑर्डर कर सकते हैं।
लेकिन हम आपको सलाह देते हैं कि आप थोड़ा और ऑर्डर करें, बस अगर आपके परीक्षण के दौरान मोटर क्षतिग्रस्त हो जाती है, और आपके पास बैक-अप हो सकता है।
6.हम एक नई परियोजना विकसित कर रहे हैं, क्या आप अनुकूलन सेवा प्रदान करते हैं? क्या हम एक गोपनीय अनुबंध पर हस्ताक्षर कर सकते हैं?
हमारे पास स्टेपर मोटर उद्योग में 20 से अधिक वर्षों का अनुभव है।
हमने कई परियोजनाएं विकसित की हैं, हम डिजाइन ड्राइंग से उत्पादन तक पूर्ण सेट अनुकूलन प्रदान कर सकते हैं।
हमें विश्वास है कि हम आपको अपनी स्टेपर मोटर परियोजना के लिए कुछ सलाह/सुझाव दे सकते हैं।
यदि आप गोपनीय मुद्दों के बारे में चिंतित हैं, तो हाँ, हम एक NDA अनुबंध पर हस्ताक्षर कर सकते हैं।
7क्या आप ड्राइवर बेचते हैं? क्या आप उन्हें बनाते हैं?
हाँ, हम ड्राइवर बेचते हैं. वे केवल अस्थायी नमूना परीक्षण के लिए उपयुक्त हैं, बड़े पैमाने पर उत्पादन के लिए उपयुक्त नहीं.
हम ड्राइवरों का उत्पादन नहीं करते, हम केवल स्टेपर मोटर्स का उत्पादन करते हैं
