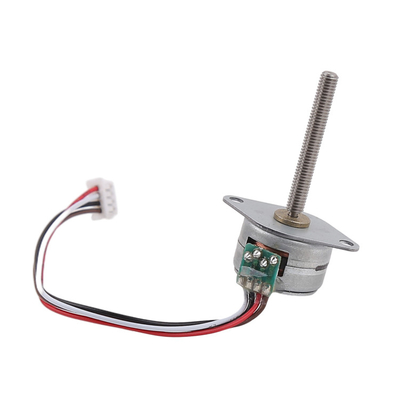

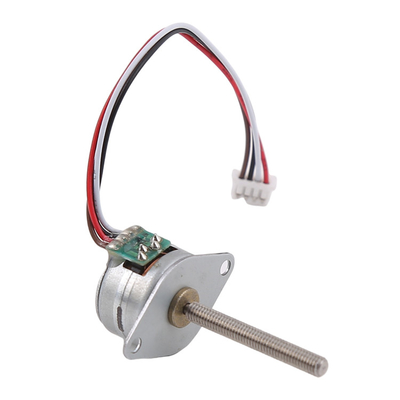

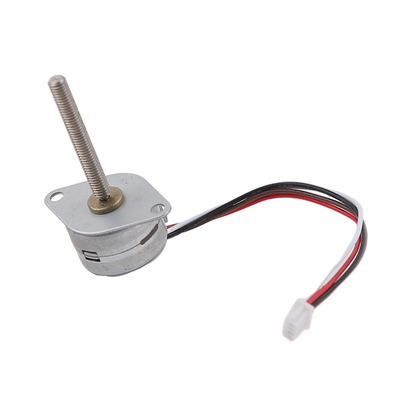

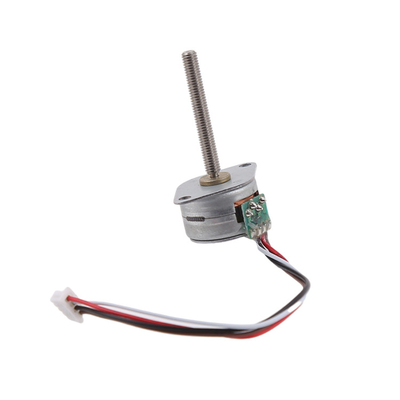

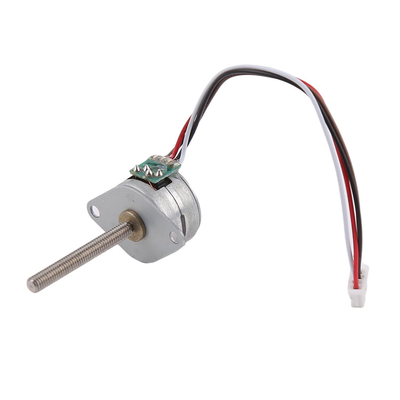

15by माइक्रो स्टेपप्र मोटर 2-फेज 4-वायर 18 डिग्री स्थायी चुंबक स्टेपिंग मोटर सर्पिल शाफ्ट के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | VSM1519 |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $5~7/unit |
| पैकेजिंग विवरण | उत्पाद मोती के कपास से पैक किया गया है, और बाहर एक कार्टन में है। |
| प्रसव के समय | नमूना भुगतान प्राप्त करने के 10 ~ 30 दिन बाद |
| भुगतान शर्तें | मनीग्राम, वेस्टर्न यूनियन, क्रेडिट कार्ड, टी / टी, एल / सी |
| आपूर्ति की क्षमता | 100000\ यूनिट/वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मॉडल नं. | VSM1519 | चरण | 2, 2 |
|---|---|---|---|
| वर्तमान / चरण | 0.2ए | नामित वोल्टेज | 5.0 वी |
| क्वायल प्रतिरोध | 40Ω±10% | कदम परी | 18 |
| मोटर वजन | 6 ग्राम | प्रमाणन | RoHS |
उत्पाद विवरण
विवरण
VSM1519 एक सटीक माइक्रो स्टेपिंग मोटर है। इसका आउटपुट रैखिक आंदोलन करने और जोर उत्पन्न करने के लिए M3 पेंच का उपयोग करता है,जो सीधे ग्राहकों द्वारा अपेक्षित कार्यों को प्राप्त करने के लिए एक एक्ट्यूएटर के रूप में इस्तेमाल किया जा सकता है.
स्टेपिंग मोटर का मूल कोण 18 डिग्री है, और मोटर हर हफ्ते 20 कदम चलाता है। इसलिए, विस्थापन संकल्प 0.025 मिमी तक पहुंच सकता है, ताकि सटीक नियंत्रण प्राप्त हो सके
मोटर इनपुट भाग का आइकन प्रकाश है, लेकिन यह ग्राहक की आवश्यकताओं के अनुसार एफपीसी केबल, पीसीबी और अन्य रूपों में बदला जा सकता है
साथ ही, हम ग्राहक की जरूरतों को पूरा करने के लिए संबंधित ड्राइव सिस्टम को पूरा कर सकते हैं!
हमारी टीम के पास माइक्रो मोटर्स के डिजाइन, विकास और उत्पादन में 10 से अधिक वर्षों का अनुभव है, इसलिए हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों का विकास और डिजाइन कर सकते हैं!
ग्राहक मांग हमारे प्रयासों की दिशा है, कृपया संपर्क करने के लिए स्वतंत्र महसूस
पैरामीटर
| उत्पाद का नाम | 15 मिमी माइक्रो स्टेपर मोटर |
| मॉडल | VSM1519 |
| आरंभिक आवृत्ति | 500 पीपीएस मिनट (AT 3.0 V DC) |
| मैक्स. स्लीविंग आवृत्ति | 560 पीपीएस मिनट (AT 3.0 V DC) |
| टॉर्क में खींचें | 5 gf-cm min. (AT 200PPS, 3.0V DC) |
| पट्टा बाहर निकालें | 6 gf-cm min. (AT 200 PPS, 3.0V DC) |
| इन्सुलेशन वर्ग | कक्षा ई के लिए कॉइल |
| इन्सुलेशन शक्ति | एक सेकंड के लिए 100V AC |
| इन्सुलेशन प्रतिरोध | 50MΩ (DC 500V) |
| ऑपरेटिंग तापमान रेंज | -15~+55 °C |
| OEM और ODM सेवा | उपलब्ध |
डिजाइन ड्राइंग
एक ही प्रकार का उदाहरण
लघु स्टेपर मोटर टॉर्क आरेख के बारे में
आवेदनके बारे में माइक्रो स्टेपर मोटर
हमारे माइक्रो स्टेपर मोटर्स आम तौर पर 18 डिग्री कदम कोण है.
इसका मतलब है कि एक मोड़ पर घूमने के लिए 20 कदम लगते हैं।
मोटर का कदम कोण स्टेटर के आंतरिक डिजाइन से संबंधित है।
हमारे पास विभिन्न व्यास के माइक्रो स्टेपर मोटर्स हैं, और मोटर का टोक़ इसके आकार से संबंधित है।
यहाँ मोटर के व्यास और टोक़ के बीच संबंध है (उपयुक्त चलने की आवृत्ति के साथ, नामित वोल्टेज पर):
6 मिमी मोटर: लगभग 1 ग्राम* सेमी
8 मिमी मोटर: लगभग 3g*cm
10 मिमी मोटर: लगभग 5 g*cm
15 मिमी मोटर: लगभग 15 g*cm
20 मिमी मोटर: लगभग 40 g*cm
आवेदन
मोटर की गति ड्राइविंग आवृत्ति द्वारा निर्धारित की जाती है, और इसका भार से कोई लेना-देना नहीं है (जब तक कि यह कदम नहीं खो रहा हो) ।
स्टेपर मोटर्स के उच्च सटीक गति नियंत्रण के कारण, ड्राइवर नियंत्रित स्टेपिंग के साथ आप बहुत सटीक स्थिति और गति नियंत्रण प्राप्त कर सकते हैं।स्टेपर मोटर्स कई सटीक गति नियंत्रण अनुप्रयोगों के लिए पसंद की मोटर हैं.
अनुकूलन सेवा
मोटर के डिजाइन को ग्राहक की आवश्यकता के आधार पर समायोजित किया जा सकता है जिसमें शामिल हैंः
मोटर के व्यासः हम 6 मिमी, 8 मिमी, 10 मिमी, 15 मिमी और 20 मिमी व्यास मोटर है
कॉइल प्रतिरोध/नामित वोल्टेज: कॉइल प्रतिरोध समायोज्य है, और उच्च प्रतिरोध के साथ, मोटर का नामित वोल्टेज अधिक होता है।
ब्रैकेट डिजाइन/लीड स्क्रू की लंबाईः यदि ग्राहक ब्रैकेट को लंबा/छोटा बनाना चाहता है, तो विशेष डिजाइन जैसे कि माउंटिंग छेद के साथ, इसे समायोजित किया जा सकता है।
पीसीबी + केबल + कनेक्टरः पीसीबी का डिजाइन, केबल की लंबाई और कनेक्टर पिच सभी समायोज्य हैं, यदि ग्राहकों को आवश्यकता हो तो उन्हें एफपीसी में बदल दिया जा सकता है।
लीड टाइम और पैकेजिंग जानकारी
नमूनों के लिए नेतृत्व समयः
स्टॉक में मानक मोटरः 3 दिनों के भीतर
स्टॉक में मानक मोटर्स नहींः 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25~30 दिन (अनुकूलन की जटिलता के आधार पर)
नए मोल्ड के निर्माण के लिए नेतृत्व समयः आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए नेतृत्व समयः आदेश मात्रा के आधार पर
पैकेजिंगः
नमूने एक कागज बॉक्स के साथ फोम स्पंज में पैक कर रहे हैं, एक्सप्रेस द्वारा भेज दिया
बड़े पैमाने पर उत्पादन, मोटर्स को बाहर पारदर्शी फिल्म के साथ घुमावदार कार्टन में पैक किया जाता है। (हवा से शिपिंग)
यदि समुद्र के द्वारा शिप किया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
शिपिंग विधि
नमूने और हवाई शिपिंग के लिए, हम फेडेक्स/टीएनटी/यूपीएस/डीएचएल का उपयोग करते हैं।एक्सप्रेस सेवा के लिए 5 से 12 दिन)
समुद्री शिपिंग के लिए, हम अपने शिपिंग एजेंट का उपयोग करते हैं, और शंघाई बंदरगाह से जहाज।(45 ~ 70 दिनों के लिए समुद्री शिपिंग)
अक्सर पूछे जाने वाले प्रश्न
1.क्या आप एक निर्माता हैं?
हाँ, हम एक कारखाना हैं, और हम मुख्य रूप से स्टेपर मोटर्स का उत्पादन करते हैं।
2.आपका कारखाना कहाँ स्थित है? क्या हम आपके कारखाने का दौरा कर सकते हैं?
हमारा कारखाना चंगझोउ, जियांगसू में स्थित है। हाँ, आप हमें यात्रा करने के लिए बहुत स्वागत कर रहे हैं।
3क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
नहीं, हम निःशुल्क नमूने प्रदान नहीं करते हैं. ग्राहक निःशुल्क नमूने के साथ उचित व्यवहार नहीं करेंगे.
4शिपिंग की लागत का भुगतान कौन करता है? क्या मैं अपने शिपिंग खाते का उपयोग कर सकता हूँ?
ग्राहक शिपिंग लागत के लिए भुगतान करते हैं। हम आपको शिपिंग लागत उद्धृत करेंगे।
यदि आपको लगता है कि आपके पास शिपिंग का सस्ता/अधिक सुविधाजनक तरीका है, तो हम आपके शिपिंग खाते का उपयोग कर सकते हैं।
5.आपके MOQ क्या है? मैं एक मोटर आदेश कर सकते हैं?
हमारे पास MOQ नहीं है, और आप केवल एक टुकड़ा नमूना ऑर्डर कर सकते हैं।
लेकिन हम आपको सलाह देते हैं कि आप थोड़ा और ऑर्डर करें, बस अगर आपके परीक्षण के दौरान मोटर क्षतिग्रस्त हो जाती है, और आपके पास बैक-अप हो सकता है।
6.हम एक नई परियोजना विकसित कर रहे हैं, क्या आप अनुकूलन सेवा प्रदान करते हैं? क्या हम एक गोपनीय अनुबंध पर हस्ताक्षर कर सकते हैं?
हमारे पास स्टेपर मोटर उद्योग में 20 से अधिक वर्षों का अनुभव है।
हमने कई परियोजनाएं विकसित की हैं, हम डिजाइन ड्राइंग से उत्पादन तक पूर्ण सेट अनुकूलन प्रदान कर सकते हैं।
हमें विश्वास है कि हम आपको अपनी स्टेपर मोटर परियोजना के लिए कुछ सलाह/सुझाव दे सकते हैं।
यदि आप गोपनीय मुद्दों के बारे में चिंतित हैं, तो हाँ, हम एक NDA अनुबंध पर हस्ताक्षर कर सकते हैं।
7क्या आप ड्राइवर बेचते हैं? क्या आप उन्हें बनाते हैं?
हाँ, हम ड्राइवर बेचते हैं. वे केवल अस्थायी नमूना परीक्षण के लिए उपयुक्त हैं, बड़े पैमाने पर उत्पादन के लिए उपयुक्त नहीं.
हम ड्राइवरों का उत्पादन नहीं करते, हम केवल स्टेपर मोटर्स का उत्पादन करते हैं
अक्सर पूछे जाने वाले प्रश्न
1.मोटर चार चरण छह तारों है, और स्टेपर मोटर चालक के रूप में लंबे समय के समाधान चार तारों, कैसे उपयोग करने के लिए?
चार चरणों वाले छह तारों वाले मोटर के लिए नल के बीच में दो तार लटकते रहते हैं और अन्य चार तार ड्राइवर से जुड़े होते हैं।
2स्टेपर मोटर गर्मी उत्पादन की उचित सीमाः
मोटर की गर्मी उत्पन्न करने की अनुमति काफी हद तक मोटर के आंतरिक इन्सुलेशन स्तर पर निर्भर करती है। आंतरिक इन्सुलेशन केवल उच्च तापमान (१३० डिग्री से ऊपर) पर नष्ट हो जाएगा।तो जब तक आंतरिक 130 डिग्री से अधिक नहीं है, मोटर रिंग को नुकसान नहीं पहुंचाएगा, और उस बिंदु पर सतह का तापमान 90 डिग्री से कम होगा। इसलिए, 70-80 डिग्री में स्टेपर मोटर का सतह का तापमान सामान्य है।सरल तापमान माप विधि उपयोगी बिंदु थर्मामीटर, आप भी मोटे तौर पर निर्धारित कर सकते हैंः हाथ के साथ 1-2 सेकंड से अधिक स्पर्श कर सकते हैं, 60 डिग्री से अधिक नहीं; हाथ के साथ केवल स्पर्श कर सकते हैं, के बारे में 70-80 डिग्री; पानी की कुछ बूंदें जल्दी से वाष्पित,यह 90 डिग्री से अधिक है
