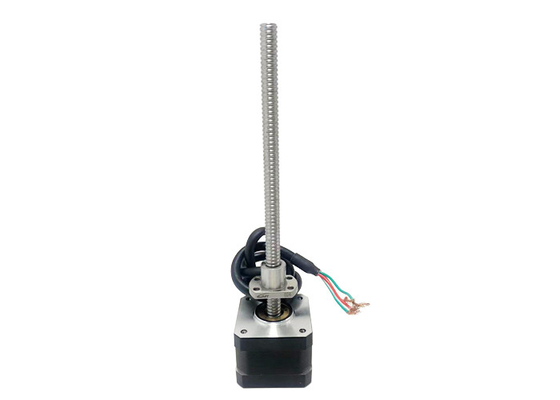

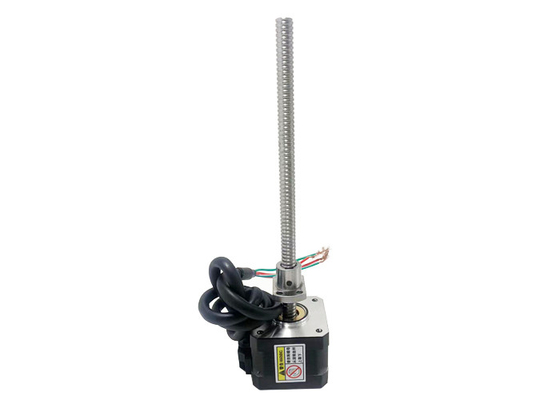

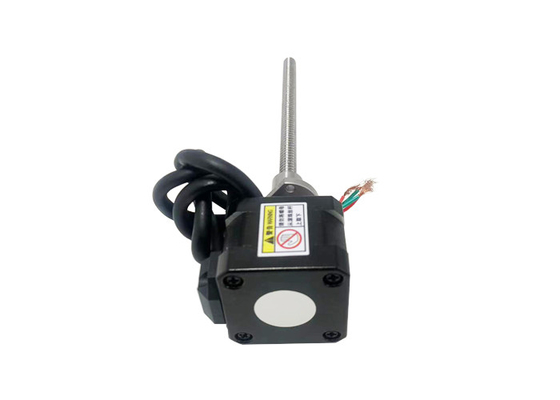

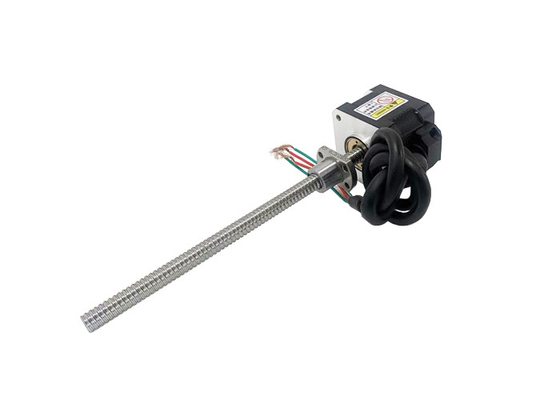

नेमा 17 (42मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल वोल्टेज 2.1 / 3.7V करंट 1A，4 लीड वायर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | VIC-TECH |
| प्रमाणन | RoHS |
| मॉडल संख्या | वीएसएम42बीएसएचएसएम |
| न्यूनतम आदेश मात्रा | एक इकाई |
| मूल्य | $71~$143/Unit |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
| प्रसव के समय | 15-30 कार्य दिवस |
| भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर का आकार | 42 मिमी | चरण कोण | 1.8 डिग्री |
|---|---|---|---|
| वोल्टेज (वी) | 2.1/3.7 | वर्तमान (ए) | 1 |
| प्रतिरोध (ओम) | 2.1/3.7 | प्रेरण (एमएच) | 1.5/2.3 |
| मुख्य तार | 4 | शहर | Changzhou |
उत्पाद विवरण
नेमा 17 (42 मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल वोल्टेज 2.1 / 3.7V वर्तमान 1A,4 लीड तार
नेमा 17 (42 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, गेंद पेंच, कम शोर, लंबा जीवन, उच्च प्रदर्शन, सीई और रोएचएस प्रमाणित।
विवरण:
|
उत्पाद का नाम |
42 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर |
|
मॉडल |
VSM42BSHSM |
|
प्रकार |
हाइब्रिड स्टेपर मोटर |
|
कदम कोण |
1.8° |
|
वोल्टेज (V) |
2.6 / 3.3 / 2 / 25 |
|
वर्तमान (A) |
1.5 / 25 |
|
प्रतिरोध (ओहम्स) |
10.8 / 2.2 / 0.8 / 1 |
|
प्रेरण (mH) |
2.6 / 4.6 / 1.8 / 28 |
| सीसा के तार | 4 |
|
मोटर की लंबाई (मिमी) |
34 / 40 / 48 / 60 |
| परिवेश का तापमान | -20°C ~ +50°C |
| तापमान में वृद्धि | 80K अधिकतम. |
| डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
| मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान चरण (A) |
प्रतिरोध चरण (Ω) |
प्रेरण चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन घ) |
मोटर की लंबाई L (मिमी) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
VSM42BSHSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
कृपया हमें अधिक गेंद शिकंजा विनिर्देशों के लिए संपर्क करें.
VSM42BSHSMBall nut 0801 या 0802 का रूपरेखा चित्रः
VSM42BSHSMBall अखरोट 1202 रूपरेखा ड्राइंगः
VSM42BSHSMBall अखरोट 1205 रूपरेखा ड्राइंगः
VSM42BSHSMBall नट 1210 का रूपरेखा चित्रः
गति और जोर वक्रः
42 श्रृंखला 34 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
42 श्रृंखला 40 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
परीक्षण की स्थितिःहेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
42 श्रृंखला 48 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
42 श्रृंखला 60 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
| सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
परीक्षण की स्थितिःहेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
आवेदन के क्षेत्र:
स्वचालन उपकरण:इन मोटर्स का उपयोग विभिन्न प्रकार के स्वचालन उपकरणों जैसे स्वचालित असेंबली लाइनों, पैकेजिंग मशीनरी, स्वचालित भंडारण प्रणालियों और अधिक में किया जा सकता है।वे उच्च परिशुद्धता पोजिशनिंग और सटीक हेरफेर के लिए विश्वसनीय गति नियंत्रण और कार्य टुकड़े की स्थिति प्रदान करते हैं.
थ्रीडी प्रिंटर:42 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग प्रिंट हेड की सटीक स्थिति और गति नियंत्रण के लिए 3 डी प्रिंटर की चलती धुरी में किया जा सकता है।उच्च गुणवत्ता वाले मुद्रण परिणाम प्राप्त किए जा सकते हैं.
सीएनसी मशीन उपकरण:इन मोटर्स का उपयोग सीएनसी मशीन टूल्स जैसे एक्सवाईजेड पोजिशनिंग टेबल, फ्रिलिंग मशीन और उत्कीर्णन मशीनों के गति अक्षों में किया जा सकता है। वे उच्च सटीकता प्रदान करते हैं,उच्च टोक़ आउटपुट और सटीक मशीनिंग और उत्कीर्णन के लिए विश्वसनीय गति नियंत्रण.
चिकित्सा उपकरण:42 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग चिकित्सा इमेजिंग उपकरण, सर्जिकल रोबोट और स्वचालित चिकित्सा उपकरणों जैसे चिकित्सा उपकरणों में किया जा सकता है।वे चिकित्सा प्रक्रियाओं के सटीक हेरफेर और स्वचालन के लिए सटीक स्थिति नियंत्रण और स्थिर आंदोलन प्रदान करते हैं.
वस्त्र मशीनरी:इन मोटर्स का उपयोग वस्त्र मशीनरी जैसे बुनाई मशीन, सिलाई मशीन, कढ़ाई मशीन आदि में विभिन्न गति अक्षों के लिए किया जा सकता है।वस्त्रों के उत्पादन और प्रसंस्करण के लिए उच्च परिशुद्धता वाले आंदोलन.
रोबोटिक्स:42 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर्स का प्रयोग रोबोटों के जोड़ों और एक्ट्यूएटर में किया जाता है।वे सटीक स्थिति नियंत्रण और उच्च टोक़ आउटपुट प्रदान करते हैं और सटीक आंदोलन और रोबोट के संचालन को महसूस करने के लिए उपयोग किया जाता है.
लाभः
उच्च स्थिति निर्धारण सटीकता:42 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स उच्च स्थिति सटीकता प्रदान करते हैं। बॉल स्क्रू ट्रांसमिशन सिस्टम बैकलैश को कम करता है, जिसके परिणामस्वरूप बेहतर सटीकता और दोहराव होता है।यह मोटर को सटीक रूप से वांछित स्थिति तक पहुंचने और बनाए रखने की अनुमति देता है, जो सटीक स्थिति की आवश्यकता अनुप्रयोगों में महत्वपूर्ण है।
बढ़ी हुई टॉर्क आउटपुटःये मोटर मानक स्टेपर मोटर्स की तुलना में बढ़े हुए टोक़ आउटपुट प्रदान करते हैं। गेंद पेंच तंत्र कुशलतापूर्वक मोटर की घूर्णन गति को रैखिक गति में परिवर्तित करता है,जिसके परिणामस्वरूप बेहतर टोक़ ट्रांसमिशन होता हैयह मोटर को बड़े भारों को चलाने या उच्च प्रतिरोध को दूर करने की अनुमति देता है, जिससे यह मांग वाले टोक़ आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है।
बढ़ी हुई भार क्षमताःइन मोटर्स में बॉल स्क्रू ट्रांसमिशन सिस्टम बेहतर भार-वाहक क्षमता प्रदान करता है। डिजाइन पेंच की लंबाई के साथ भार वितरित करता है,मोटर को उच्च भारों को संभालने और संचालन के दौरान स्थिरता बनाए रखने में सक्षम बनाता हैयह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिनमें भारी भार को स्थानांतरित करना या चुनौतीपूर्ण वातावरण में काम करना शामिल है।
कम प्रतिक्रियाःबैकलैश एक ट्रांसमिशन सिस्टम में स्क्रू और नट के बीच खेलने या रिक्ति को संदर्भित करता है। इन मोटर्स में उपयोग किए जाने वाले बॉल स्क्रू तंत्र बैकलैश को कम करने में मदद करते हैं,गति नियंत्रण और स्थिति सटीकता में सुधार के परिणामस्वरूपकम प्रतिक्रिया से यह सुनिश्चित होता है कि मोटर नियंत्रण संकेतों पर सटीक रूप से प्रतिक्रिया करता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जिन्हें गति पर सख्त नियंत्रण की आवश्यकता होती है।
उच्च दक्षता:हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स पारंपरिक स्टेपर मोटर्स की तुलना में अधिक दक्षता प्रदान करते हैं। बॉल स्क्रू ट्रांसमिशन सिस्टम घर्षण को कम करता है,जिसके परिणामस्वरूप ऊर्जा रूपांतरण में सुधार होता है और बिजली के नुकसान में कमी आती हैइससे समग्र दक्षता में सुधार और बिजली की खपत में कमी आती है, जिससे वे अधिक लागत प्रभावी और पर्यावरण के अनुकूल हो जाते हैं।
सुचारू संचालन:गेंद शिकंजा तंत्र अन्य ट्रांसमिशन प्रणालियों की तुलना में चिकनी और अधिक सटीक रैखिक गति प्रदान करता है। यह चिकनी संचालन मोटर संचालन के दौरान कंपन और शोर के स्तर को कम करता है,एक शांत और अधिक स्थिर प्रदर्शन सुनिश्चित करनाइस प्रकार, ये मोटर्स उन अनुप्रयोगों के लिए उपयुक्त हैं जहां शोर और कंपन को कम करने की आवश्यकता है।
दीर्घायु और विश्वसनीयताः42 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर्स स्थायित्व और लंबे सेवा जीवन के लिए डिज़ाइन किए गए हैं।कठिन परिचालन स्थितियों में भी विश्वसनीय और लगातार प्रदर्शन सुनिश्चित करता हैइसके परिणामस्वरूप रखरखाव की आवश्यकताओं में कमी आती है और सिस्टम की विश्वसनीयता में सुधार होता है।
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
उत्पादन कार्यशाला:
