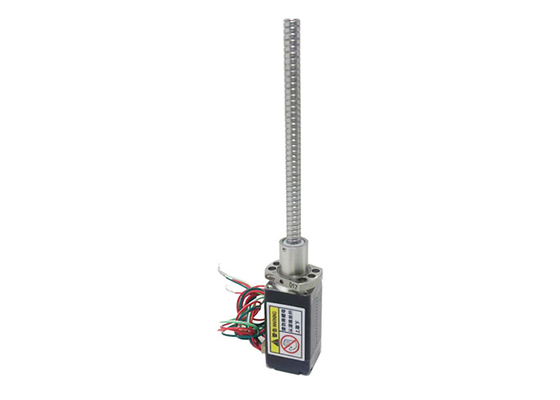

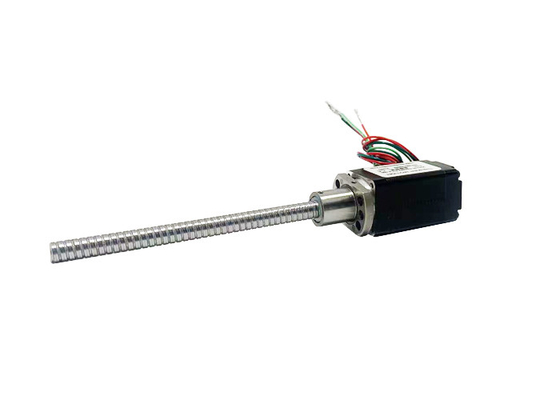

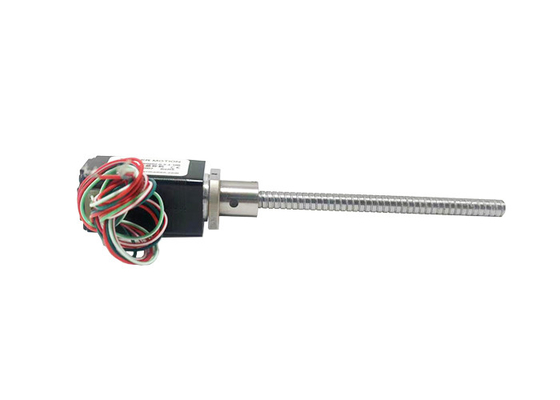

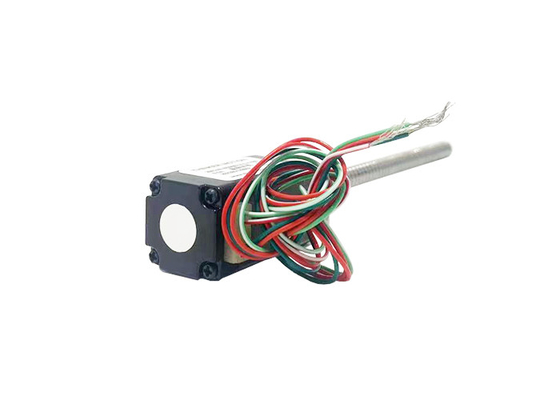

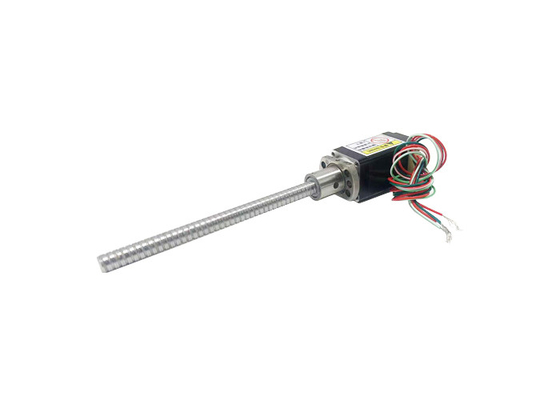

नेमा 8 (20 मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल वोल्टेज 2.5 / 6.3V करंट 0.5A,4 लीड वायर
उत्पत्ति के प्लेस | चीन |
---|---|
ब्रांड नाम | VIC-TECH |
प्रमाणन | RoHS |
मॉडल संख्या | वीएसएम20बीएसएचएसएम |
न्यूनतम आदेश मात्रा | एक इकाई |
मूल्य | $86~$214/Unit |
पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
प्रसव के समय | 15-30 कार्य दिवस |
भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xमोटर का आकार | 20 मिमी | चरण कोण | 1.8 डिग्री |
---|---|---|---|
वोल्टेज (वी) | 2.5/6.3 | वर्तमान (ए) | 0.5 |
प्रतिरोध (ओम) | 5.1/12.5 | प्रेरण (एमएच) | 1.5/4.5 |
मुख्य तार | 4 | शहर | Changzhou |
नेमा 8 (20 मिमी) हाइब्रिड बॉल स्क्रू स्टेपर मोटर 1.8° स्टेप एंगल वोल्टेज 2.5 / 6.3V करंट 0.5A,4 लीड वायर्स
नेमा 8 (20 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, बॉल स्क्रू, कम शोर, लंबा जीवन, उच्च प्रदर्शन, सीई और रोएचएस प्रमाणित।
विवरण:
उत्पाद का नाम |
20 मिमी हाइब्रिड गेंद पेंच स्टेपर मोटर |
मॉडल |
VSM20BSHSM |
प्रकार |
हाइब्रिड स्टेपर मोटर |
कदम कोण |
1.8° |
वोल्टेज (V) |
2.5 / 63 |
वर्तमान (A) |
0.5 |
प्रतिरोध (ओहम्स) |
5.1 / 12.5 |
प्रेरण (mH) |
1.5 / 45 |
सीसा के तार | 4 |
मोटर की लंबाई (मिमी) |
30 / 42 |
परिवेश का तापमान | -20°C ~ +50°C |
तापमान में वृद्धि | 80K अधिकतम. |
डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान/ चरण (A) |
प्रतिरोध/ चरण (Ω) |
प्रेरणता/ चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन घ) |
मोटर की लंबाई L (मिमी) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
VSM20BSHSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
कृपया हमें अधिक गेंद शिकंजा विनिर्देशों के लिए संपर्क करें.
VSM20BSHSMBall नट 0601 रूपरेखा ड्राइंगः
गति और जोर वक्रः
20 श्रृंखला 30 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
20 श्रृंखला 42 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान पल्स आवृत्ति और जोर वक्र
सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
परीक्षण की स्थितिःहेलीकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 24V
आवेदन के क्षेत्र:
प्रयोगशाला स्वचालन:20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स को प्रयोगशाला स्वचालन प्रणालियों में अनुप्रयोग मिलते हैं, जिसमें तरल पदार्थ हैंडलिंग रोबोट, नमूना हैंडलिंग सिस्टम और प्रयोगशाला उपकरण शामिल हैं।वे उपकरणों और नमूनों की सटीक और सटीक स्थिति को सक्षम करते हैंप्रयोगशाला कार्यप्रवाहों को कुशल और विश्वसनीय बनाने में योगदान देता है।
औद्योगिक स्वचालन:इन स्टेपर मोटर्स का उपयोग विभिन्न औद्योगिक स्वचालन अनुप्रयोगों जैसे पिक-एंड-प्लेस मशीनों, असेंबली सिस्टम और कन्वेयर सिस्टम में किया जाता है।वे गति और स्थिति का सटीक नियंत्रण प्रदान करते हैं, विनिर्माण और उत्पादन वातावरण में कुशल और विश्वसनीय संचालन सुनिश्चित करता है।
विश्लेषणात्मक उपकरण:20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स का उपयोग विश्लेषणात्मक उपकरणों जैसे स्पेक्ट्रोमीटर, क्रोमैटोग्राफी सिस्टम और प्रयोगशाला परीक्षण उपकरण में किया जाता है।वे ऑप्टिकल घटकों के सटीक आंदोलन और स्थिति की अनुमति देते हैं, नमूना चरण और मापने के उपकरण, सटीक और दोहराए जाने योग्य परिणाम सुनिश्चित करते हैं।
अर्धचालक उपकरण:अर्धचालक उद्योग में, 20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स को वेफर हैंडलिंग, संरेखण और निरीक्षण के लिए उपकरण में नियोजित किया जाता है।वे विनिर्माण और परीक्षण प्रक्रियाओं के दौरान सटीक स्थिति और आंदोलन को बनाए रखने में एक महत्वपूर्ण भूमिका निभाते हैं.
जैव प्रौद्योगिकी और जीवन विज्ञानःइन मोटर्स का उपयोग जैव प्रौद्योगिकी और जीवन विज्ञान अनुप्रयोगों में किया जाता है, जिसमें डीएनए अनुक्रमण उपकरण, स्वचालित तरल पदार्थ हैंडलिंग सिस्टम और कोशिका हेरफेर उपकरण शामिल हैं।वे विभिन्न प्रयोगशाला प्रक्रियाओं और प्रयोगों के लिए आवश्यक सटीकता और नियंत्रण प्रदान करते हैं.
परिशुद्धता मशीनरीः20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स आमतौर पर सटीक मशीनरी जैसे सटीक चरणों, ऑप्टिकल पोजिशनिंग सिस्टम और माप उपकरण में पाए जाते हैं। उनकी उच्च पोजिशनिंग सटीकता,पुनरावृत्ति, और चिकनी गति उन्हें मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाती है जिनके लिए उप-माइक्रोन या नैनोमीटर स्तर की सटीकता की आवश्यकता होती है।
रोबोटिक्स और मोशन कंट्रोल:इन स्टेपर मोटर्स का प्रयोग छोटे रोबोटिक सिस्टम, रोबोटिक बाहों और मोशन कंट्रोल सिस्टम में किया जाता है, जिन्हें सटीक और नियंत्रित आंदोलनों की आवश्यकता होती है। वे विश्वसनीय और सटीक स्थिति प्रदान करते हैं,उन्हें अनुसंधान में अनुप्रयोगों के लिए उपयुक्त बनाना, शिक्षा और छोटे पैमाने पर स्वचालन।
लाभः
उच्च पोजिशनिंग सटीकताःहाइब्रिड बॉल स्क्रू संरचना 20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर को उच्च सटीक स्थिति और गति नियंत्रण प्राप्त करने की अनुमति देती है।गेंद शिकंजा तंत्र यांत्रिक ट्रांसमिशन के घूर्णन रिक्ति को कम, पोजिशनिंग सटीकता और दोहराव में सुधार।
उच्च भार क्षमताःबॉल स्क्रू तंत्र बड़े भारों को संभालने में सक्षम है, जिससे 20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर उन अनुप्रयोगों के लिए उपयुक्त है जहां भारी भारों को ले जाने की आवश्यकता होती है।
उच्च कठोरता और स्थिरता:गेंद पेंच पारंपरिक पेंच निर्माण की तुलना में अधिक कठोर होते हैं, जो अधिक स्थिर और विश्वसनीय गति नियंत्रण प्रदान करते हैं। यह कंपन और घुमावदार त्रुटियों को कम करने में मदद करता है,प्रणाली की स्थिरता और सटीकता में सुधार.
उच्च दक्षताःबॉल स्क्रू की अत्यधिक कुशल ड्राइव विशेषताओं के कारण, 20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर में उच्च ट्रांसमिशन दक्षता है, जो ऊर्जा हानि और गर्मी उत्पादन को कम करती है।
उच्च गति गतिःहाइब्रिड बॉल स्क्रू स्टेपर मोटर्स स्टेपर मोटर्स के फायदे को बॉल स्क्रू के ट्रांसमिशन विशेषताओं के साथ जोड़ते हैं,इस प्रकार तेजी से प्रतिक्रिया और उच्च गति आंदोलन की आवश्यकता अनुप्रयोगों के लिए उच्च गति गति को सक्षम.
उच्च पुनरावृत्ति स्थिति सटीकताःबॉल स्क्रू निर्माण उच्च दोहराव स्थिति सटीकता प्रदान करता है, जिससे 20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर को उच्च सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए सटीक दोहराव स्थिति प्राप्त करने की अनुमति मिलती है.
स्थिर पकड़ टोक़ः20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर अतिरिक्त ब्रेक डिवाइस की आवश्यकता के बिना, बिजली की विफलता या वर्तमान की आपूर्ति बंद होने की स्थिति में भी स्थिति बनाए रखता है।
सरलीकृत नियंत्रण प्रणाली:20 मिमी हाइब्रिड बॉल स्क्रू स्टेपर मोटर्स आम तौर पर एक ओपन-लूप कंट्रोल सिस्टम के तहत काम करते हैं,अतिरिक्त स्थिति प्रतिक्रिया उपकरणों की आवश्यकता को समाप्त करना और नियंत्रण प्रणाली के डिजाइन और स्थापना को सरल बनाना.
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
