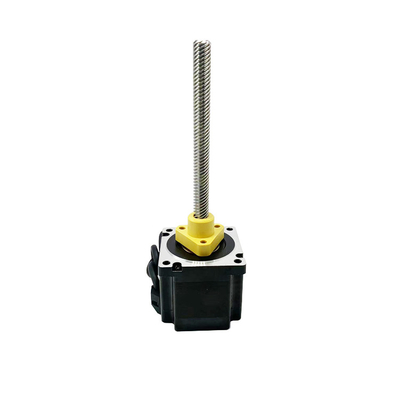

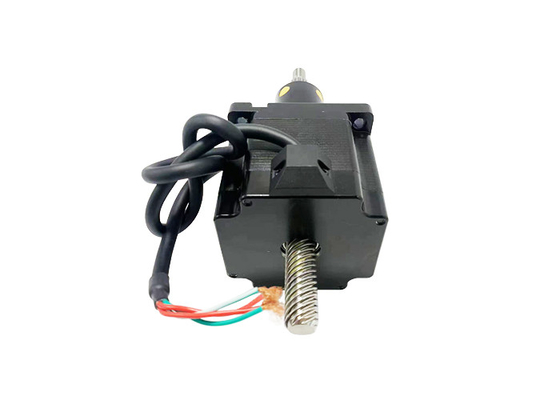

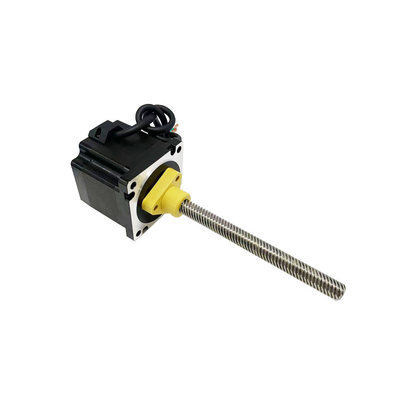

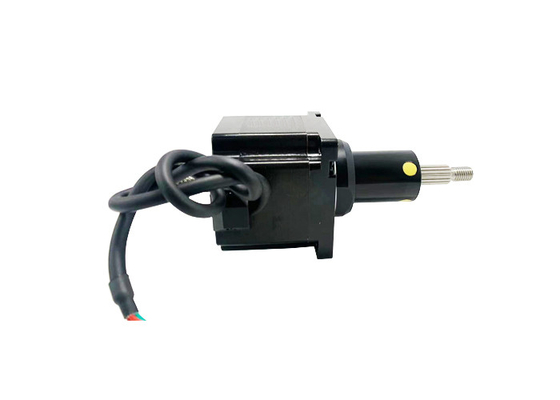

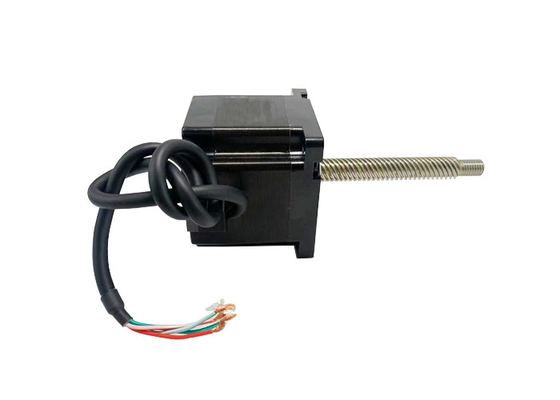

नेमा 34 (86 मिमी) हाइब्रिड स्टेपर मोटर, बाइपोलर, 4-लीड, एसीएमई लीड स्क्रू, कम शोर, लंबा जीवन, फॉर्मेशनल उपकरण
उत्पत्ति के प्लेस | चीन |
---|---|
ब्रांड नाम | VIC-TECH |
प्रमाणन | RoHS |
मॉडल संख्या | वीएसएम86एचएसएम |
न्यूनतम आदेश मात्रा | एक इकाई |
मूल्य | $100~$171/Unit |
पैकेजिंग विवरण | मानक निर्यात पैकेज, या अनुकूलित किया जा सकता है |
प्रसव के समय | 15-30 कार्य दिवस |
भुगतान शर्तें | वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम |
आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xमोटर का आकार | 86 मिमी | चरण कोण | 1.8 डिग्री |
---|---|---|---|
वोल्टेज (वी) | 3/4.8 | वर्तमान (ए) | 6 |
प्रतिरोध (ओम) | 0.5 / 0.8 | प्रेरण (एमएच) | 4 / 8.5 |
मुख्य तार | 4 | शहर | Changzhou |
नेमा 34 (86 मिमी) हाइब्रिड स्टेपर मोटर, द्विध्रुवीय, 4-लीड, एसीएमई लीड स्क्रू, कम शोर, लंबा जीवन, फॉर्मिकल उपकरण

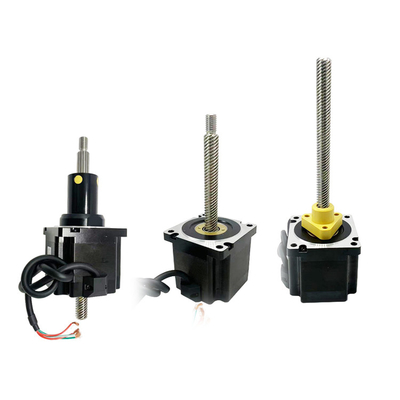

यह 86 मिमी हाइब्रिड स्टेपर मोटर तीन प्रकारों में उपलब्ध हैः बाहरी संचालित, पार-अक्ष और पार-स्थिर-अक्ष। आप अपनी विशिष्ट आवश्यकताओं के अनुसार चुन सकते हैं।
ACME लीड स्क्रू स्टेपर मोटर, लीड स्क्रू के उपयोग के साथ, घूर्णी गति को रैखिक गति में परिवर्तित करता है; लीड स्क्रू में व्यास और लीड के विभिन्न संयोजन होते हैं,विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए.
लीड स्क्रू स्टेपर मोटर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनमें सटीक रैखिक आंदोलन, कम शोर, उच्च लागत प्रभावी, जैसे चिकित्सा उपकरण, दूरसंचार उपकरण, आदि की आवश्यकता होती है।
थिंकरमोशन लीड स्क्रू स्टेपर मोटर (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) की पूरी रेंज प्रदान करता है, जिसमें 30N से 2400N तक लोड रेंज है और 3 प्रकार उपलब्ध हैं (बाहरी, कैप्टिव,गैर बंधुआ). अनुकूलन अनुरोध के अनुसार संसाधित किया जा सकता है, जैसे पेंच लंबाई और पेंच अंत, चुंबकीय ब्रेक, एन्कोडर, एंटी-बैकलैश नट, आदि; और नेतृत्व पेंच भी अनुरोध पर टेफ्लॉन लेपित किया जा सकता है।
विवरण:
उत्पाद का नाम |
86 मिमी हाइब्रिड स्टेपर मोटर |
मॉडल |
VSM86HSM |
प्रकार |
हाइब्रिड स्टेपर मोटर |
कदम कोण |
1.8° |
वोल्टेज (V) |
3/48 |
वर्तमान (A) |
6 |
प्रतिरोध (ओहम्स) |
0.5/0.8 |
प्रेरण (mH) |
4/85 |
सीसा के तार | 4 |
मोटर की लंबाई (मिमी) |
76/114 |
परिवेश का तापमान | -20°C ~ +50°C |
तापमान में वृद्धि | 80K अधिकतम. |
डायलेक्ट्रिक शक्ति | 1mA अधिकतम. @ 500V, 1KHz, 1 सेकंड. |
इन्सुलेशन प्रतिरोध | 100MΩ मिन. @500Vdc |
प्रमाणपत्र:
विद्युत मापदंडः
मोटर का आकार |
वोल्टेज चरण (V) |
वर्तमान चरण (A) |
प्रतिरोध चरण (Ω) |
प्रेरण चरण (एमएच) |
संख्या सीसा के तार |
रोटर इनेर्शिया (g.cm)2) |
मोटर वजन घ) |
मोटर की लंबाई L (मिमी) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
लीड स्क्रू विनिर्देश और प्रदर्शन मापदंडः
व्यास (मिमी) |
सीसा (मिमी) |
कदम (मिमी) |
स्व-लॉकिंग बल को बंद करें (एन) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
नोटः अधिक सीसा शिकंजा विनिर्देशों के लिए, कृपया हमसे संपर्क करें।
VSM86HSM मानक मोटर बाहरी रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
86 मिमी हाइब्रिड स्टेपर मोटर्स के लिए कैप्टिव मोटर के मानक रूपरेखा चित्रः
नोट्स:
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
स्ट्रोक एस (मिमी) |
आयाम A (मिमी) |
आयाम B (मिमी) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
86 मिमी हाइब्रिड स्टेपर मोटर मानक के माध्यम से तय मोटर रूपरेखा ड्राइंगः
नोट्स:
लीड पेंच लंबाई अनुकूलित किया जा सकता है
सीसा पेंच के अंत में अनुकूलित मशीनिंग व्यवहार्य है
गति और जोर वक्रः
86 सीरीज 76 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान धड़कन आवृत्ति और जोर वक्र (Φ15.88 मिमी लीड पेंच)
86 श्रृंखला 114 मिमी मोटर लंबाई द्विध्रुवीय हेलीकॉप्टर ड्राइव
100% वर्तमान धड़कन आवृत्ति और जोर वक्र (Φ15.88 मिमी लीड पेंच)
सीसा (मिमी) | रैखिक वेग (मिमी/सेकंड) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
परीक्षण की स्थितिः
हेलिकॉप्टर ड्राइव, कोई रैंपिंग, आधा माइक्रो-स्टेपिंग, ड्राइव वोल्टेज 40V
आवेदन के क्षेत्र:
सीएनसी मशीन उपकरण:86 मिमी हाइब्रिड स्टेपर मोटर्स का व्यापक रूप से उच्च परिशुद्धता मशीनिंग संचालन को महसूस करने के लिए काटने के उपकरण की गति और स्थिति को नियंत्रित करने के लिए सीएनसी मशीन टूल्स में उपयोग किया जाता है।
स्वचालन उपकरण:86 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग विभिन्न स्वचालन उपकरणों में किया जा सकता है, जैसे कि स्वचालित पैकेजिंग मशीन, स्वचालित छँटाई प्रणाली, स्वचालित उत्पादन लाइन आदि।गति और स्थिति को नियंत्रित करने के लिए.
थ्रीडी प्रिंटिंगः3 डी प्रिंटिंग के क्षेत्र में, 86 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग सटीक प्रिंटिंग ऑपरेशनों को महसूस करने के लिए प्रिंट हेड की स्थिति और आंदोलन को नियंत्रित करने के लिए किया जाता है।
चिकित्सा उपकरण:86 मिमी हाइब्रिड स्टेपर मोटर्स का व्यापक रूप से चिकित्सा उपकरणों में उपयोग किया जाता है, जैसे कि चिकित्सा सिरिंज पंप, चिकित्सा रोबोट, चिकित्सा स्कैनिंग उपकरण, आदि सटीक स्थिति नियंत्रण और गति नियंत्रण के लिए।
दूरसंचार उपकरण:86 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग दूरसंचार उपकरणों में सटीक पोजिशनिंग और नियंत्रण के लिए किया जा सकता है, जैसे कि संचार एंटेना की पोजिशनिंग सिस्टम,फाइबर ऑप्टिक उपकरणों का सटीक नियंत्रण.
वस्त्र मशीनरी:वस्त्र उद्योग में 86 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग वस्त्र प्रक्रिया की सटीकता और स्थिरता सुनिश्चित करने के लिए स्पिनिंग मशीनों, loom और अन्य उपकरणों को नियंत्रित करने के लिए किया जा सकता है।
रोबोटिक्स:86 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग विभिन्न प्रकार के रोबोटिक्स अनुप्रयोगों में किया जा सकता है, जिसमें औद्योगिक रोबोट, सेवा रोबोट, सहयोगी रोबोट आदि शामिल हैं, सटीक आंदोलन और संचालन के लिए।
स्वचालित गोदाम प्रणालीःस्वचालित गोदाम और रसद प्रणालियों में, 86 मिमी हाइब्रिड स्टेपर मोटर्स का उपयोग कन्वेयर बेल्ट, लिफ्ट,स्टैकर और अन्य उपकरण वस्तुओं की सटीक स्थिति और हैंडलिंग प्राप्त करने के लिए.
लाभः
चिकनी और सटीक गति:86 मिमी हाइब्रिड स्टेपर मोटर्स अपने अंतर्निहित कदम संकल्प के कारण चिकनी और सटीक गति प्राप्त कर सकते हैं। यह सटीक स्थिति और चिकनी गति की अनुमति देता है,कंपन के जोखिम को कम करना और उच्च गुणवत्ता वाले प्रदर्शन को सुनिश्चित करना.
कम गति पर उच्च टोक़ःहाइब्रिड स्टेपर मोटर्स कम गति पर भी उच्च टोक़ आउटपुट प्रदान करते हैं, जिससे उन्हें उन अनुप्रयोगों के लिए उपयुक्त बना दिया जाता है जिन्हें मजबूत पकड़ या स्टार्ट टोक़ की आवश्यकता होती है।यह विशेषता विशेष रूप से उन स्थितियों में फायदेमंद है जहां मोटर को बाहरी बलों के खिलाफ स्थिति बनाए रखने की आवश्यकता होती है.
चरण संकल्पों की विस्तृत श्रृंखलाः86 मिमी हाइब्रिड स्टेपर मोटर्स कदम संकल्पों की एक विस्तृत श्रृंखला प्रदान करते हैं, गति के ठीक नियंत्रण की अनुमति देते हैं। माइक्रोस्टेपिंग तकनीकों का उपयोग करके, मोटर प्रत्येक कदम को छोटे उप-चरणों में विभाजित कर सकता है,जिसके परिणामस्वरूप चिकनी गति और बेहतर स्थिति सटीकता.
ड्राइव और नियंत्रण के लिए आसानः हाइब्रिड स्टेपर मोटर्स में एक सरल ड्राइव और नियंत्रण वास्तुकला होती है, आमतौर पर पल्स और दिशा संकेतों का उपयोग करते हैं।यह उन्हें विभिन्न नियंत्रण प्रणालियों में एकीकृत करने के लिए आसान बनाता है, जटिलता और विकास समय को कम करता है।
उच्च विश्वसनीयता और स्थायित्वः86 मिमी हाइब्रिड स्टेपर मोटर्स अपनी मजबूती और लंबे परिचालन जीवन के लिए जाने जाते हैं। वे कठिन परिचालन स्थितियों का सामना कर सकते हैं, जैसे तापमान परिवर्तन और यांत्रिक तनाव,प्रदर्शन को कम करने के बिना.
लागत प्रभावी समाधान:हाइब्रिड स्टेपर मोटर्स अन्य गति नियंत्रण प्रौद्योगिकियों की तुलना में एक लागत प्रभावी समाधान प्रदान करते हैं, जैसे कि सर्वो मोटर्स। वे प्रदर्शन और लागत के बीच एक अच्छा संतुलन प्रदान करते हैं,उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाना जहां बजट विचार महत्वपूर्ण हैं.
बहुमुखी अनुप्रयोग:86 मिमी हाइब्रिड स्टेपर मोटर्स विभिन्न उद्योगों में अनुप्रयोग पाते हैं, जिनमें रोबोटिक्स, स्वचालन, विनिर्माण, 3 डी प्रिंटिंग, चिकित्सा उपकरण और अधिक शामिल हैं।उनकी बहुमुखी प्रतिभा उन्हें विस्तृत अनुप्रयोगों में उपयोग करने की अनुमति देती है जिनके लिए सटीक स्थिति और नियंत्रण की आवश्यकता होती है.
मोटर चयन की आवश्यकताएंः
आंदोलन/माउंटिंग दिशा
भार आवश्यकताएं
स्ट्रोक आवश्यकताएं
अंतिम मशीनिंग की आवश्यकताएं
सटीकता की आवश्यकताएं
एन्कोडर फीडबैक आवश्यकताएं
मैनुअल समायोजन की आवश्यकताएं
पर्यावरण संबंधी आवश्यकताएं
