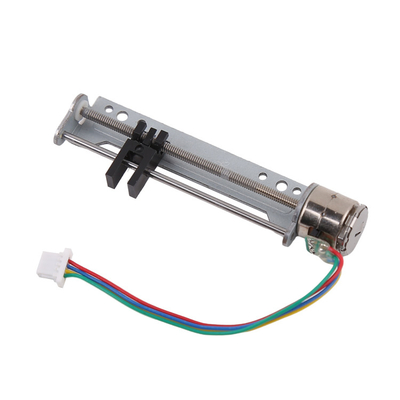

विभिन्न उद्योगों के लिए ब्रैकेट, स्क्रू और स्लाइडर के साथ VSM1069 लघु 18-डिग्री स्टेप एंगल स्टेपर मोटर
उत्पत्ति के प्लेस | जियांगसू, चीन (मुख्यभूमि) |
---|---|
ब्रांड नाम | VIC-TECH |
प्रमाणन | RoHS |
मॉडल संख्या | वीएसएम1069 |
न्यूनतम आदेश मात्रा | एक इकाई |
मूल्य | $2.8~$7/Unit |
पैकेजिंग विवरण | विक्रय इकाइयाँ: एकल आइटम प्लास्टिक बॉक्स इनर, बाहरी पेपर बॉक्स पैकेज: सिंगल कार्टन पैकिंग, 100 - 100 |
प्रसव के समय | 15-30 कार्य दिवस |
भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता | 1000000 यूनिट / वर्ष |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xचरण कोण (डिग्री) | 18 डिग्री | अवस्था | 2 |
---|---|---|---|
वोल्टेज | 3.0 वी | प्रतिरोध | 15 Ω±10% |
वज़न | 5.5 ग्राम | रोटेशन | सीडब्ल्यू / सीसीडब्ल्यू |
प्रकार | स्थायी चुंबक | टोर्क पकड़ना | 3.0 जीएफ.सेमी~3.8 जीएफ.सेमी |
सटीक चिकित्सा उपकरणों के लिए VSM1069 10 मिमी स्लाइडर स्टेपर मोटर 2 चरण आगे बढ़ने वाली पीएम स्टेपर मोटर
VSM1069 स्लाइडर स्टेपर मोटर। लघु स्टेपर मोटर एक विशेष ब्रैकेट, स्क्रू और स्लाइडर (रैखिक गति मॉड्यूल) से सुसज्जित है क्योंकि स्टेपिंग मोटर आकार में छोटी, उच्च सटीकता, स्थापित करने में आसान, उपयोग में आसान और कई अन्य फायदे हैं, यह है निगरानी उपकरण, प्रोजेक्टर, चिकित्सा उपकरण, ऑप्टिकल लेंस, छोटे उपकरण, स्मार्ट मीटर, स्वचालित दरवाजे के ताले जैसे विभिन्न उद्योगों में व्यापक रूप से उपयोग किया जाता है।
स्टेपिंग मोटर का स्टेप कोण 18 डिग्री होता है।पूर्ण चरण (2-2 चरण उत्तेजना) ड्राइविंग के मामले में, मोटर प्रति क्रांति 20 कदम घूमती है, और स्क्रू की आमतौर पर इस्तेमाल की जाने वाली पिच 0.4 मिमी है, इसलिए स्थिति नियंत्रण सटीकता 0.02 मिमी तक पहुंच सकती है।यदि आपको सटीकता में और सुधार करने की आवश्यकता है, तो आप स्क्रू पिच और अन्य तरीकों को कम करने के लिए अनुकूलित कर सकते हैं।इसे उच्च परिशुद्धता मोटर (9 डिग्री के चरण कोण के साथ स्टेपिंग मोटर) के साथ भी महसूस किया जा सकता है।
सामान्य तौर पर, स्टेपिंग मोटर का थ्रस्ट लगभग 150 से 300 ग्राम होता है, जो ड्राइविंग वोल्टेज, मोटर प्रतिरोध और इसी तरह के आधार पर भिन्न होता है।
यांत्रिक आयाम:एमएम
माइक्रो स्टेपर मोटर का मुख्य कार्य विशिष्ट भागों (जैसे लेंस, मापने वाली स्ट्रिप्स, लॉकिंग जीभ, जांच) को मेजबान कंप्यूटर, नियंत्रण कंप्यूटर या अन्य नियंत्रण उपकरणों के निर्देशों के अनुसार सटीक स्थिति में ले जाना है, ताकि प्राप्त किया जा सके। संबंधित फोकस, परीक्षण और अन्य कार्य।
स्टेपिंग मोटर बिजली आपूर्ति का इनपुट भाग विभिन्न रूपों में हो सकता है जैसे एफपीसी कनेक्टर, एक कनेक्शन वायर कनेक्टर और एक लाइट पिन (पीसीबी की सीधी सोल्डरिंग के लिए)।आउटपुट भाग की पुश रॉड या तो प्लास्टिक स्लाइडर या धातु स्लाइडर हो सकती है, जिसे ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।स्लाइडर के स्ट्रोक को एक निश्चित सीमा के भीतर ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, लेकिन क्योंकि मोटर छोटा है, स्क्रू पतला है (वर्तमान में एम 2 का उपयोग किया जाता है), संसाधित किए जा सकने वाले धागे की लंबाई सीमित है, और अधिकतम स्ट्रोक आमतौर पर 50 मिमी से कम होता है।स्ट्रोक 40 मिमी.
हमारी टीम के पास माइक्रो स्टेपिंग मोटर्स के डिजाइन, विकास और उत्पादन में 10 वर्षों से अधिक का अनुभव है।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पाद विकास और ग्राहक उत्पादों के सहायक डिजाइन को लागू कर सकते हैं!
मोटर के लिए ड्राइव नियंत्रण प्रणाली भी हमारी विशेषता है और इसे ग्राहक के लिए अनुकूलित किया जा सकता है।
ग्राहकों की ज़रूरतें हमारा प्रयास हैं, कृपया बेझिझक हमसे संपर्क करें!
विशिष्ट आवेदन पत्र
10 मिमी स्लाइड स्टेपर मोटर एक बहुमुखी घटक है जिसका उपयोग उद्योगों और अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है, जिसमें बुद्धिमान सुरक्षा उत्पाद, कैमरा लेंस, दरवाजे के ताले, पहनने योग्य उपकरण और बहुत कुछ शामिल हैं।
बुद्धिमान सुरक्षा उत्पाद:
10 मिमी स्लाइड स्टेपर मोटर का व्यापक रूप से निगरानी कैमरे, दरवाजे के ताले और एक्सेस कंट्रोल सिस्टम जैसे बुद्धिमान सुरक्षा उत्पादों में उपयोग किया जाता है।मोटर की उच्च परिशुद्धता और परिशुद्धता इसे इन अनुप्रयोगों के लिए आदर्श बनाती है, जिससे कैमरे या लॉकिंग तंत्र के सटीक नियंत्रण की अनुमति मिलती है।मोटर का कॉम्पैक्ट आकार इसे छोटे सुरक्षा उपकरणों में उपयोग के लिए भी आदर्श बनाता है।
कैमरा लेंस:
स्लाइड स्टेपर मोटर का उपयोग कैमरा लेंस में किया जाता है, जैसे कि डिजिटल कैमरे और मोबाइल फोन में पाए जाते हैं।मोटर का उच्च टॉर्क और परिशुद्धता लेंस के सटीक नियंत्रण की अनुमति देती है, जिसके परिणामस्वरूप स्पष्ट और तेज छवियां प्राप्त होती हैं।मोटर का कॉम्पैक्ट आकार इसे छोटे कैमरा लेंस में उपयोग के लिए भी आदर्श बनाता है।
दरवाज़े के ताले:
10 मिमी स्लाइड स्टेपर मोटर का व्यापक रूप से दरवाजे के ताले में उपयोग किया जाता है, जैसे कि होटल और आवासीय भवनों में पाए जाते हैं।मोटर की उच्च परिशुद्धता और सटीकता लॉकिंग तंत्र के सटीक नियंत्रण की अनुमति देती है, जिससे यह सुनिश्चित होता है कि लॉक सुचारू रूप से और विश्वसनीय रूप से संचालित होता है।मोटर का कॉम्पैक्ट आकार इसे छोटे दरवाजे के ताले में उपयोग के लिए भी आदर्श बनाता है।
पहनने योग्य उपकरण:
स्लाइड स्टेपर मोटर का उपयोग स्मार्टवॉच और फिटनेस ट्रैकर जैसे पहनने योग्य उपकरणों में किया जाता है।मोटर की उच्च परिशुद्धता और सटीकता डिवाइस के कार्यों के सटीक नियंत्रण की अनुमति देती है, जैसे कि आंदोलन को ट्रैक करना और सूचनाएं प्रदर्शित करना।मोटर का कॉम्पैक्ट आकार इसे छोटे पहनने योग्य उपकरणों में उपयोग के लिए भी आदर्श बनाता है।
अन्य अनुप्रयोगों:
10 मिमी स्लाइड स्टेपर मोटर का उपयोग अन्य अनुप्रयोगों में भी किया जाता है, जैसे रोबोटिक सिस्टम, चिकित्सा उपकरण और प्रयोगशाला उपकरण।मोटर की उच्च परिशुद्धता और परिशुद्धता इसे इन अनुप्रयोगों के लिए आदर्श बनाती है, जिससे उपकरण के सटीक नियंत्रण की अनुमति मिलती है।मोटर का कॉम्पैक्ट आकार इसे छोटे उपकरणों और उपकरणों में उपयोग के लिए भी आदर्श बनाता है।
10 मिमी स्लाइड स्टेपर मोटर कई उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ एक बहुमुखी घटक है।इसकी उच्च परिशुद्धता, सटीकता, टॉर्क और कॉम्पैक्ट आकार इसे बुद्धिमान सुरक्षा उत्पादों, कैमरा लेंस, दरवाजे के ताले, पहनने योग्य उपकरणों, रोबोटिक सिस्टम, चिकित्सा उपकरणों और प्रयोगशाला उपकरणों में उपयोग के लिए आदर्श बनाते हैं।मोटर की बहुमुखी प्रतिभा और लचीलापन इसे कई अलग-अलग प्रकार के अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाती है।
विशेष विवरण
प्रोडक्ट का नाम | 10 मिमी माइक्रो स्टेपर मोटर | |||
नमूना | वीएसएम1069 | |||
रेटेड वोल्टेज | 3.0 वी | |||
वर्तमान प्रति चरण | 200 एमए/फेज | |||
क्वायल प्रतिरोध | 15 Ω±7% | |||
चरण की संख्या | 2 चरण | |||
चरण कोण | 18 डिग्री | |||
उत्तेजना विधि | 2 चरण उत्तेजना | |||
चलाने का तरीका | द्विध्रुवी ड्राइव | |||
पुल-इन टॉर्क | 3.0 जीएफ.सेमी 480 पीपीएस पर | |||
पुल-आउट टॉर्क | 3.8 जीएफ.सेमी 480 पीपीएस पर | |||
अधिकतम.प्रतिक्रिया आवृत्ति | 800 पीपीएस, कोई लोड नहीं | |||
अधिकतम.आरंभिक आवृत्ति | 1100 पीपीएस, कोई भार नहीं | |||
इन्सुलेशन वर्ग | कॉइल्स के लिए कक्षा ई | |||
इन्सुलेशन ताकत | एक सेकंड के लिए 300 वी एसी | |||
इन्सुलेशन प्रतिरोध | 50 एमΩ (डीसी 100 वी) | |||
तापमान रेंज आपरेट करना | -20~+70 ℃ | |||
वज़न | 10 ग्राम(सन्दर्भ) | |||
OEM और ODM सेवा | उपलब्ध |
प्रतिस्पर्धात्मक लाभ
10 मिमी स्लाइड स्टेपर मोटर अन्य प्रकार के स्टेपर मोटर्स की तुलना में अपने अनूठे फायदों के कारण एक अत्यधिक प्रतिस्पर्धी घटक है।10 मिमी स्लाइड स्टेपर मोटर के कुछ प्रमुख लाभों में शामिल हैं:
उच्च गुणवत्ता: 10 मिमी स्लाइड स्टेपर मोटर उच्चतम गुणवत्ता मानकों के अनुसार निर्मित होती है, जो विश्वसनीय और लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित करती है।मोटर की उच्च परिशुद्धता और सटीकता इसे उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाती है जहां सटीकता महत्वपूर्ण है।
सर्वोत्तम मूल्य: 10 मिमी स्लाइड स्टेपर मोटर की कीमत प्रतिस्पर्धी है, जो इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक किफायती विकल्प बनाती है।मोटर की कम लागत और उच्च प्रदर्शन इसे लागत-सचेत अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाता है।
तेज़ डिलीवरी: मोटर तेज़ डिलीवरी के लिए उपलब्ध है, जिससे यह सुनिश्चित होता है कि ग्राहकों को उनके ऑर्डर तुरंत मिलें।मोटर की उपलब्धता और तेज़ डिलीवरी इसे समय-संवेदनशील अनुप्रयोगों के लिए एक आदर्श विकल्प बनाती है।
भंडारण: मोटर को एक अच्छी तरह से सुसज्जित गोदाम सुविधा में संग्रहीत किया जाता है, यह सुनिश्चित करते हुए कि यह क्षति से सुरक्षित है और शिपिंग के लिए आसानी से उपलब्ध है।गोदाम सुविधा यह भी सुनिश्चित करती है कि मोटर ग्राहकों तक आसानी से पहुंच सके।
समृद्ध सूची: मोटर में एक समृद्ध सूची है, जिससे यह सुनिश्चित होता है कि ग्राहक अपने उपयोग के लिए आवश्यक मोटर आसानी से पा सकें।समृद्ध इन्वेंट्री यह भी सुनिश्चित करती है कि ग्राहक अपने ऑर्डर तुरंत प्राप्त कर सकें।
सुविधाजनक स्थान: मोटर का गोदाम शंघाई बंदरगाह के पास स्थित है, जिससे यह दुनिया भर के ग्राहकों के लिए आसानी से उपलब्ध है।सुविधाजनक स्थान यह भी सुनिश्चित करता है कि मोटर शिपिंग के लिए आसानी से उपलब्ध है।
उच्च परिशुद्धता और सटीकता: 10 मिमी स्लाइड स्टेपर मोटर उच्च परिशुद्धता और सटीकता प्रदान करती है, जो इसे उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाती है जहां परिशुद्धता महत्वपूर्ण है।मोटर का सटीक नियंत्रण सटीक स्थिति और गति की अनुमति देता है, जिससे यह सुनिश्चित होता है कि उपकरण सुचारू रूप से और विश्वसनीय रूप से संचालित होता है।
कम शोर: मोटर कम शोर और कंपन के साथ संचालित होती है, जो इसे उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाती है जिनके लिए शांत संचालन की आवश्यकता होती है।यह निगरानी कैमरे जैसे अनुप्रयोगों में विशेष रूप से उपयोगी है, जहां शोर रिकॉर्डिंग में हस्तक्षेप कर सकता है।
ऊर्जा दक्षता: 10 मिमी स्लाइड स्टेपर मोटर को ऊर्जा कुशल बनाने के लिए डिज़ाइन किया गया है, जो उच्च प्रदर्शन प्रदान करते हुए न्यूनतम बिजली की खपत करती है।यह इसे पहनने योग्य उपकरणों जैसे बैटरी चालित अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।
नियंत्रण में आसान: मोटर को नियंत्रित करना आसान है और इसे आसानी से विभिन्न प्रणालियों और अनुप्रयोगों में एकीकृत किया जा सकता है।यह इसे एक लचीला घटक बनाता है जिसका उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जा सकता है।
टिकाऊपन: मोटर को मजबूत निर्माण के साथ टिकाऊ और लंबे समय तक चलने के लिए डिज़ाइन किया गया है जो कठोर परिचालन स्थितियों का सामना कर सकता है।यह इसे उन अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है जिनके लिए विश्वसनीयता और दीर्घायु की आवश्यकता होती है।
अनुकूलन योग्य: मोटर को विभिन्न शाफ्ट लंबाई, वाइंडिंग कॉन्फ़िगरेशन और विद्युत विशिष्टताओं के विकल्पों के साथ, विशिष्ट अनुप्रयोग आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।यह इसे एक बहुमुखी घटक बनाता है जिसे किसी विशेष एप्लिकेशन की विशिष्ट आवश्यकताओं को पूरा करने के लिए तैयार किया जा सकता है।
संदर्भ के लिए टॉर्क वक्र
संदर्भ के लिए वायर कनेक्ट का प्रकार
एफपीसी का मोटर इनपुट भाग, लेकिन ग्राहक की मांग के अनुसार कनेक्टिंग लाइन सुई, पीसीबी और अन्य रूपों में बदला जा सकता है।
इन्हें ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
उत्पाद विवरण प्रस्तुति
पैकेजिंग और शिपिंग जानकारी:
नमूने पेपर बॉक्स के अंदर फोम स्पंज के साथ पैक किए जाते हैं।
बड़े पैमाने पर उत्पादन के लिए, उत्पादों को कागज के कार्टन में पैक किया जाता है।
समुद्री शिपिंग (बड़े पैमाने पर उत्पादन) के लिए, डिब्बों को फूस पर पैक किया जाता है।
शिपिंग समय:
एक्सप्रेस द्वारा (डीएचएल / यूपीएस / फेडेक्स / टीएनटी): 5 ~ 12 दिन
4पीएक्स एक्सप्रेस द्वारा: 10~20 दिन
समुद्री शिपिंग: 40 ~ 60 दिन (विभिन्न देशों पर निर्भर करता है)
